Saggers de grafito para sinterizar materiales de baterías de iones de litio | Moldes de retención de grafito para hornos de vacío de alta temperatura

▍ Descripción del producto

Desde las materias primas hasta los procesos de fabricación, establecemos un nuevo estándar para los saggers de grafito de alta gama.

Los hundimientos de grafito tradicionales son propensos a oxidarse y agrietarse, y las impurezas pueden contaminar sus materiales de alto valor. Los saggers de grafito de Ningheda abordan estos problemas desde el origen:

• Materias primas de primera calidad: utilizamos palanquillas de grafito isostático de alta pureza con un contenido de cenizas inferior a 500 ppm (personalizable a menos de 100 ppm), lo que elimina la contaminación de los materiales de las baterías de litio o los dispositivos semiconductores por impurezas metálicas (como hierro, cobre y cromo) en la fuente.

• Proceso de conformado avanzado: a diferencia del moldeo por compresión convencional o el moldeo por vibración, la tecnología de prensado isostático imparte una microestructura uniforme e isotrópica al material. Esto asegura una expansión y contracción consistentes en todas las direcciones bajo condiciones rápidas de enfriamiento y calentamiento, suprimiendo significativamente la formación y propagación de grietas.

• Capacidades de mecanizado de precisión: Equipados con centros de mecanizado CNC de gran escala, podemos lograr un mecanizado de alta precisión con una tolerancia de ±0,05 mm según sus dibujos. Ya sea que se trate de formas irregulares complejas, diseños porosos o paredes ultradelgadas, podemos ejecutarlos sin problemas.

• Mejoras de funciones opcionales: ofrecemos servicios de valor agregado, como recubrimientos antioxidantes y tratamientos de purificación de alta pureza (contenido de cenizas ≤50 ppm) para satisfacer las demandas de aplicaciones más avanzadas, incluidos PECVD y procesos de difusión de semiconductores.

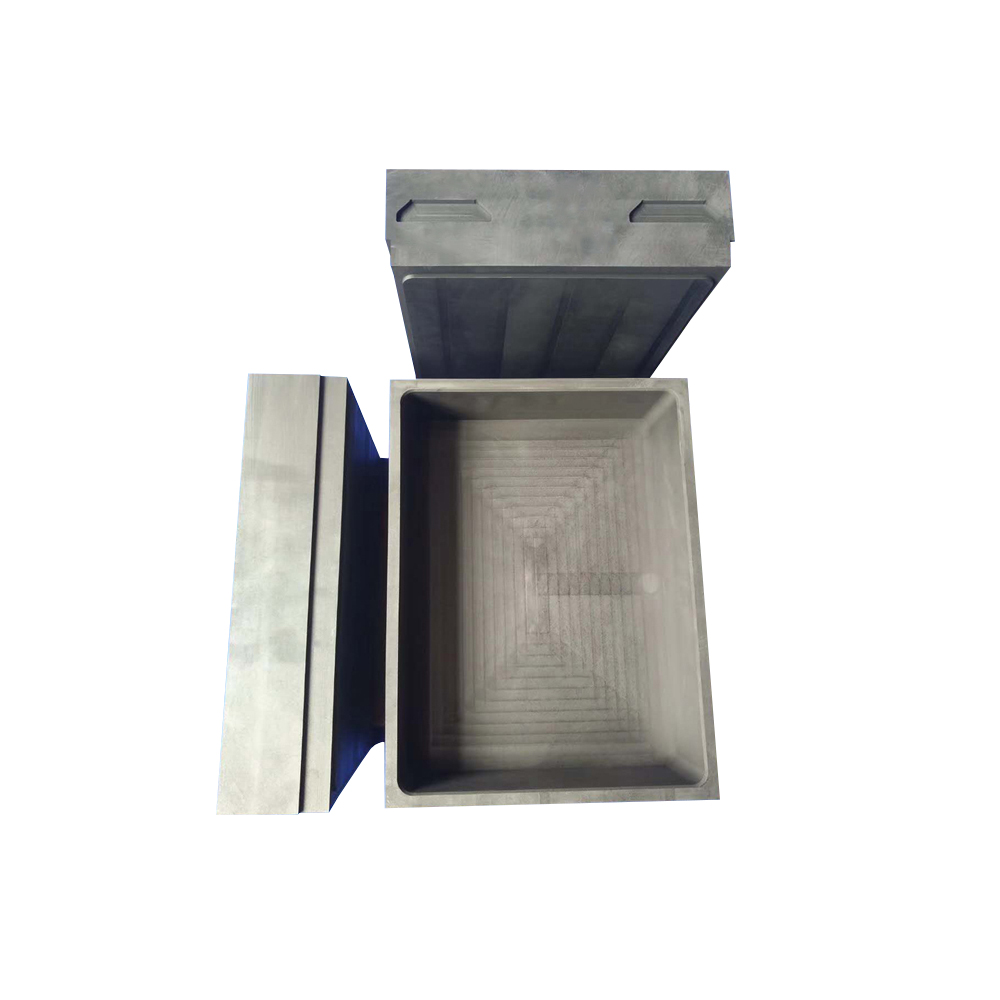

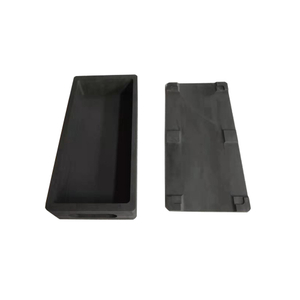

Sagger de grafito tipo dividido con tapa plana

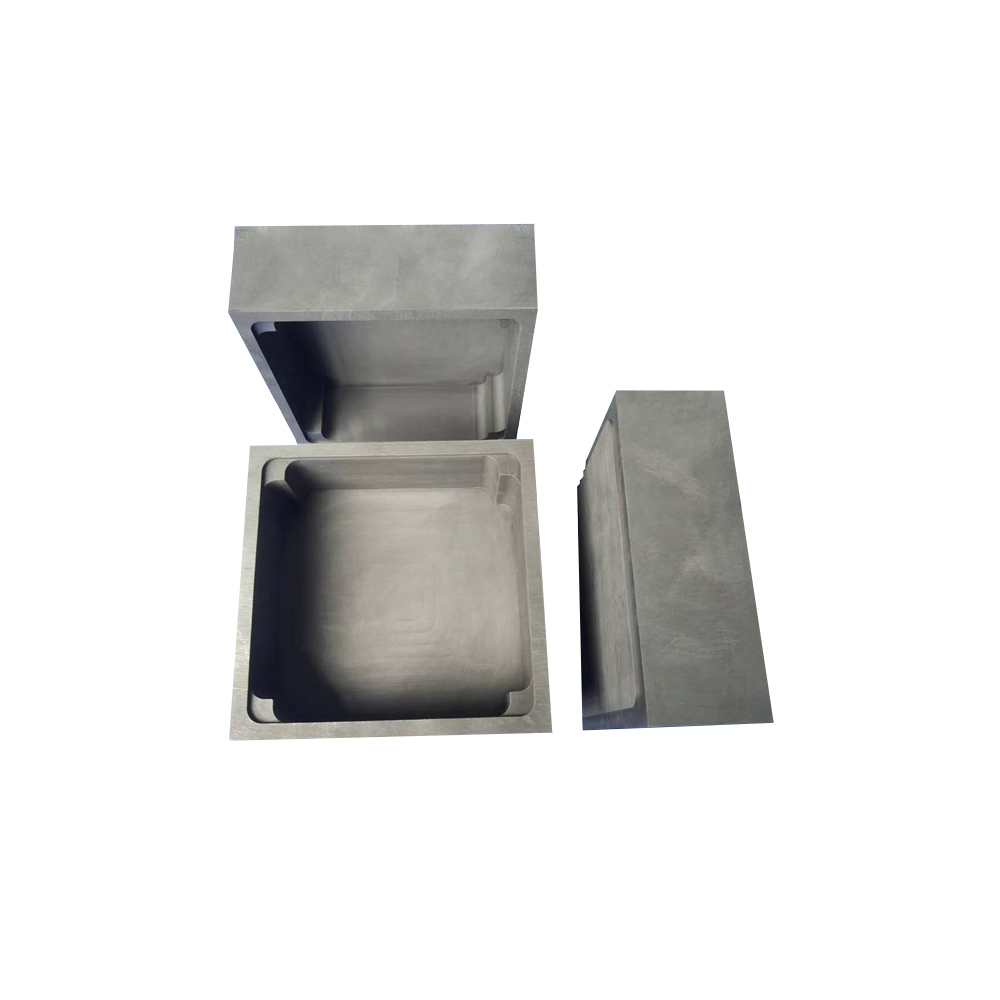

Juego de sagger de grafito de tres piezas (caja + forro + tapa)

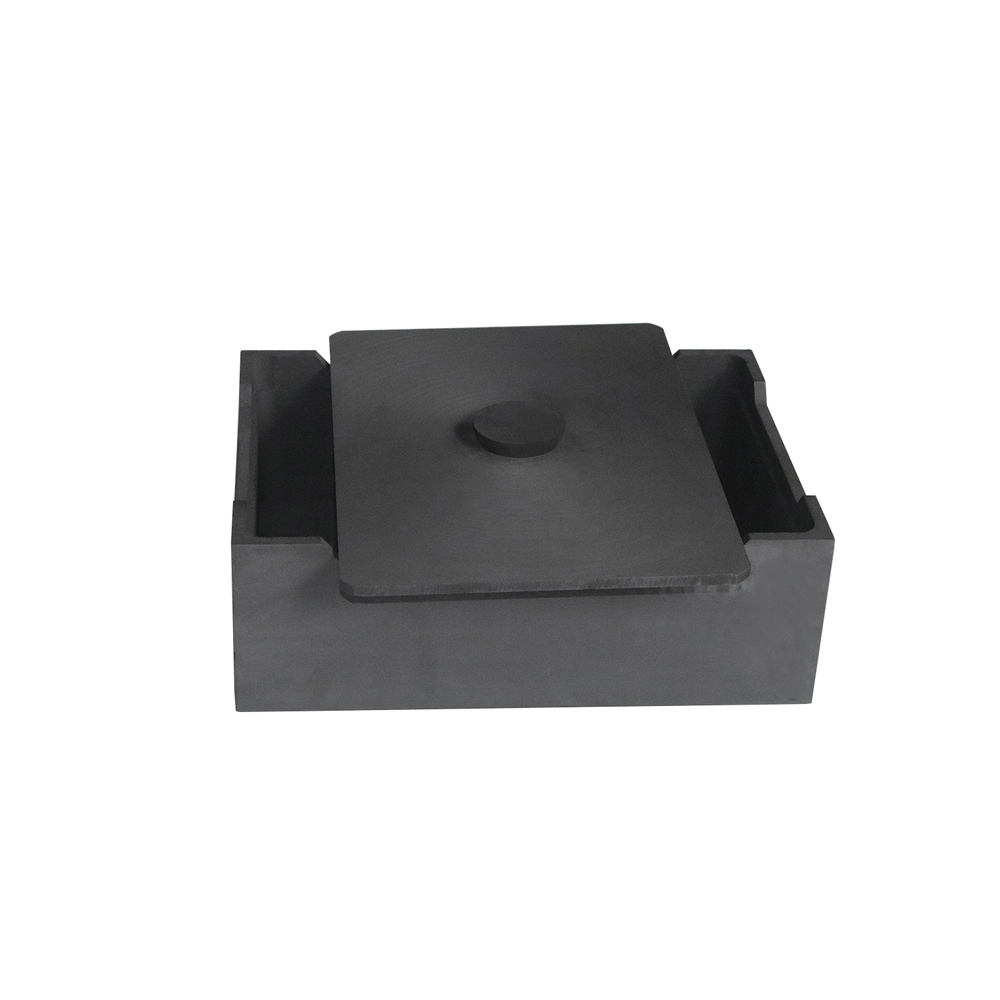

Sagger de grafito con tapa con mango redondo y escalones esquineros

▍ Ventajas del producto

Las comparaciones basadas en datos aclaran su elección de un vistazo.

Notas de personalización: Las especificaciones enumeradas anteriormente son para modelos estándar. Podemos personalizar las dimensiones, el espesor de la pared, la cantidad de capas y las configuraciones especiales para cumplir con los requisitos específicos de su tipo de horno y proceso.

▍ Resumen de ventajas principales

• Vida útil más larga, costos más bajos: una mayor densidad y resistencia se traducen directamente en una vida útil más larga, con un costo por uso significativamente menor en comparación con los crisoles de bajo costo.

• Pureza del material garantizada: el contenido de cenizas ultrabajo y la porosidad extremadamente baja previenen eficazmente la migración del material y la contaminación externa, lo que la convierte en la opción preferida para sinterizar materiales de baterías de alta gama y aleaciones de precisión.

• Eficiencia energética y productividad: la excelente conductividad térmica garantiza una distribución de temperatura más uniforme dentro del horno, acortando los ciclos de sinterización y reduciendo el consumo de energía hasta en un 15% en pruebas reales.

• Estabilidad dimensional y alto rendimiento: los materiales isostáticos exhiben una deformación mínima a altas temperaturas, lo que garantiza que sus productos alcancen geometrías precisas y mejoren el rendimiento del producto final.

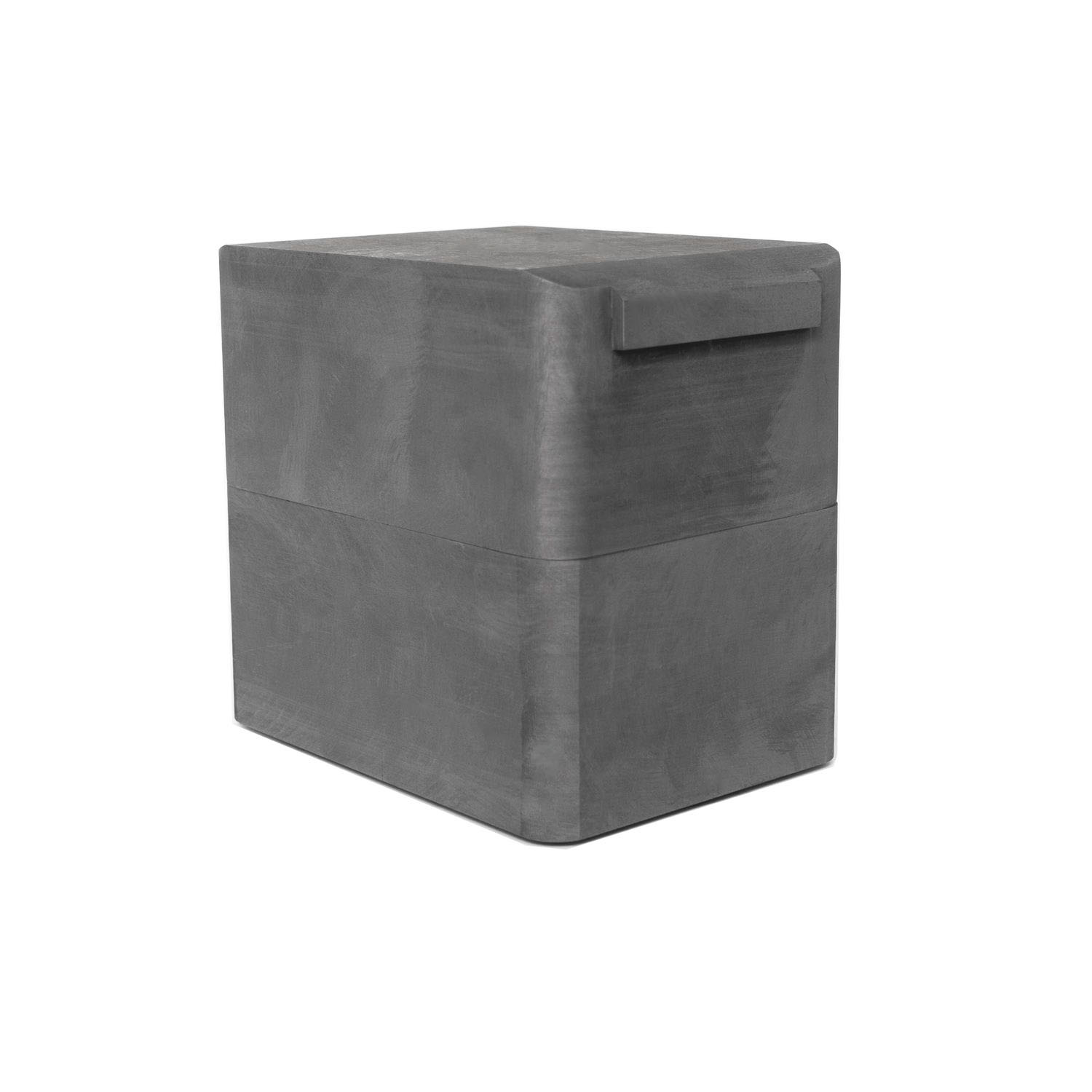

Sagger cúbico cerrado de grafito con asa lateral

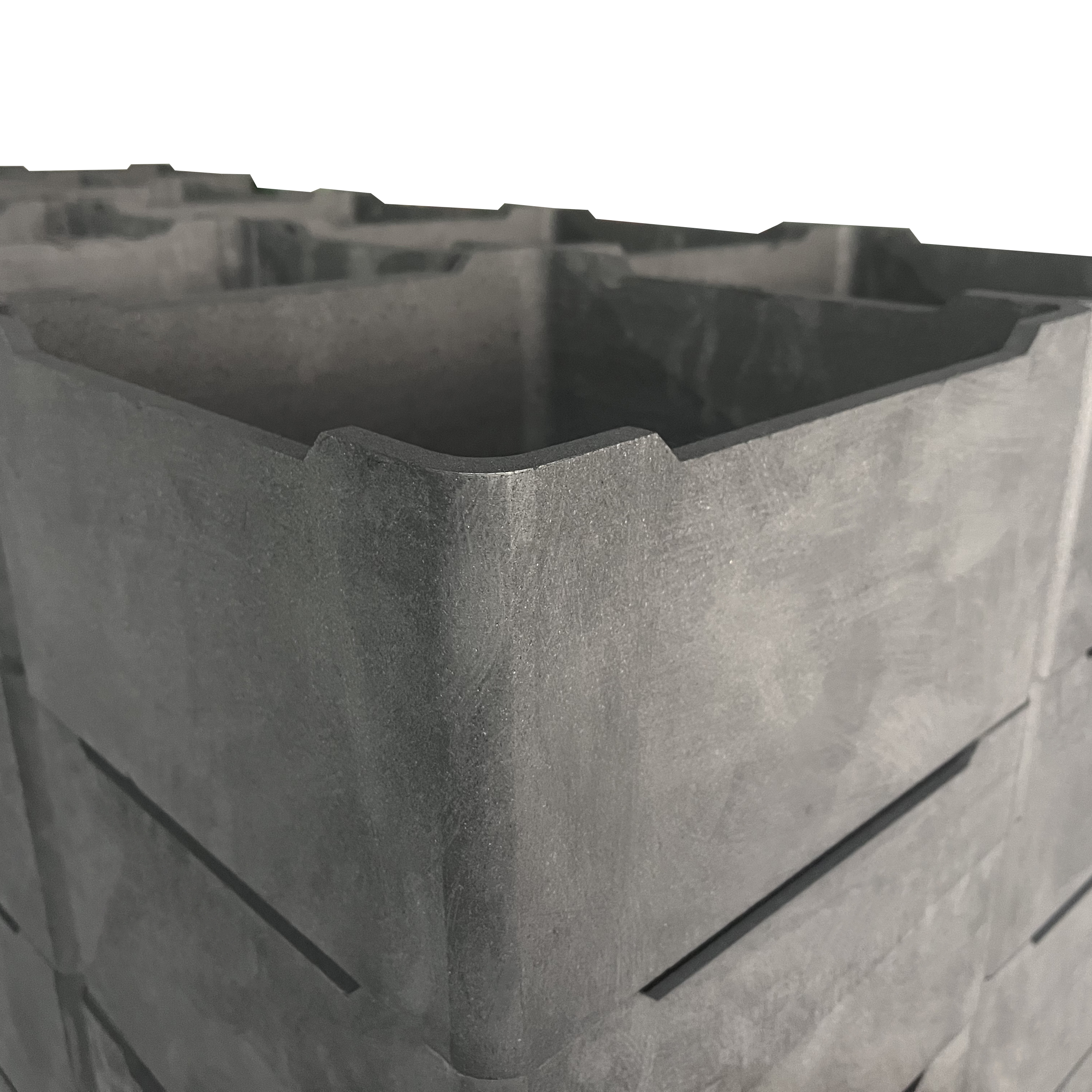

Detalle de borde caído de grafito: esquinas redondeadas y espesor de pared

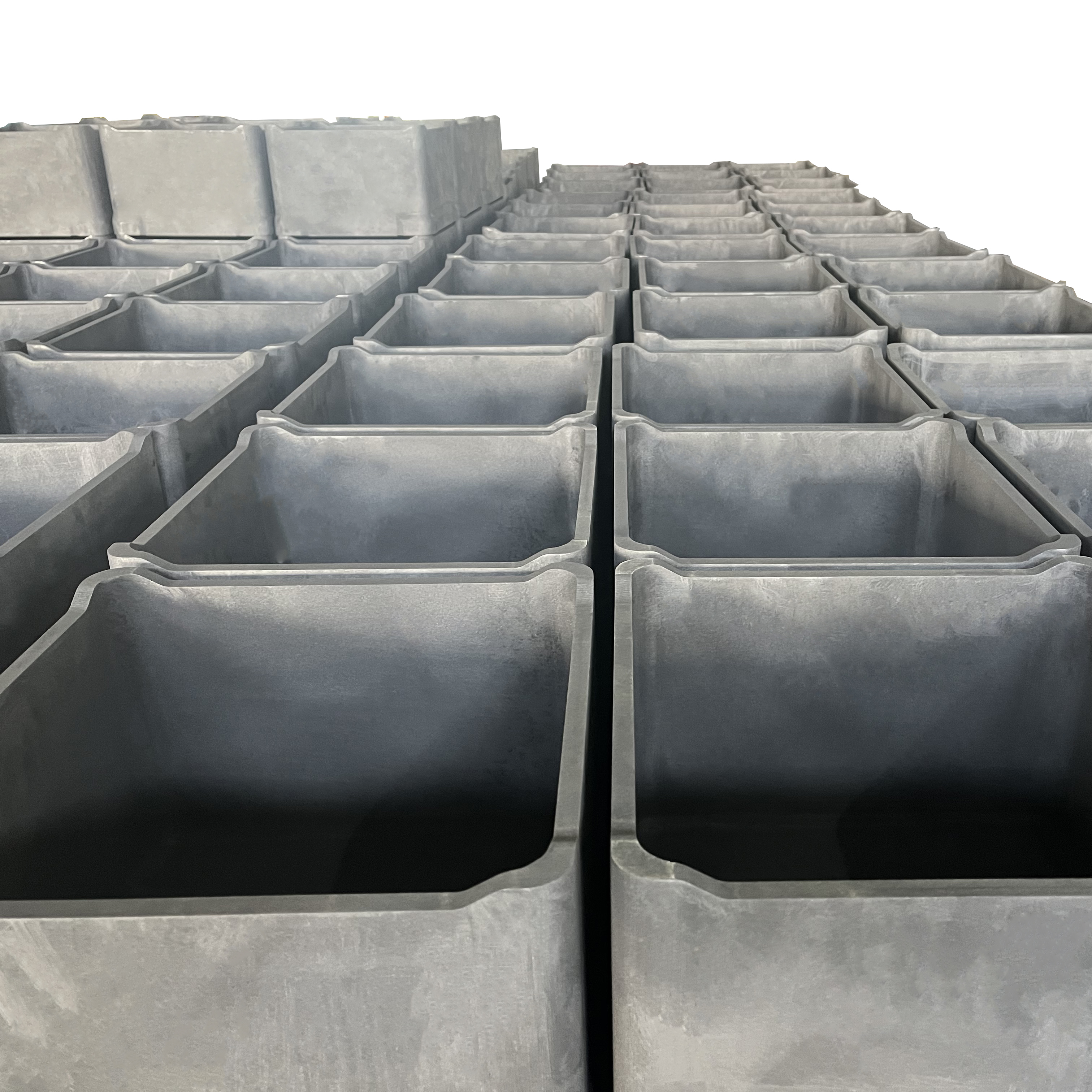

Conjunto de producción de Sagger de grafito a granel: vista de ángulo bajo

▍ Características del producto

Material: Grafito isostático de grano fino y alta pureza

Temperatura de funcionamiento: Hasta 3000°C en atmósfera inerte; ≤2200°C recomendado en vacío o atmósfera reductora

Rango de densidad: 1,78–1,90 g/cm³ (seleccionable según los requisitos)

Contenido de cenizas: estándar <600 ppm, alta pureza <500 ppm, ultrapura <300 ppm

Tratamiento de superficie: Superficie mecanizada con precisión; Se puede tratar con purificación, revestimiento antioxidante o revestimiento de carburo de silicio.

Capacidades de personalización: Totalmente personalizable según especificaciones no estándar; La producción puede comenzar al recibir los dibujos en 3D.

▍ Aplicaciones y beneficios

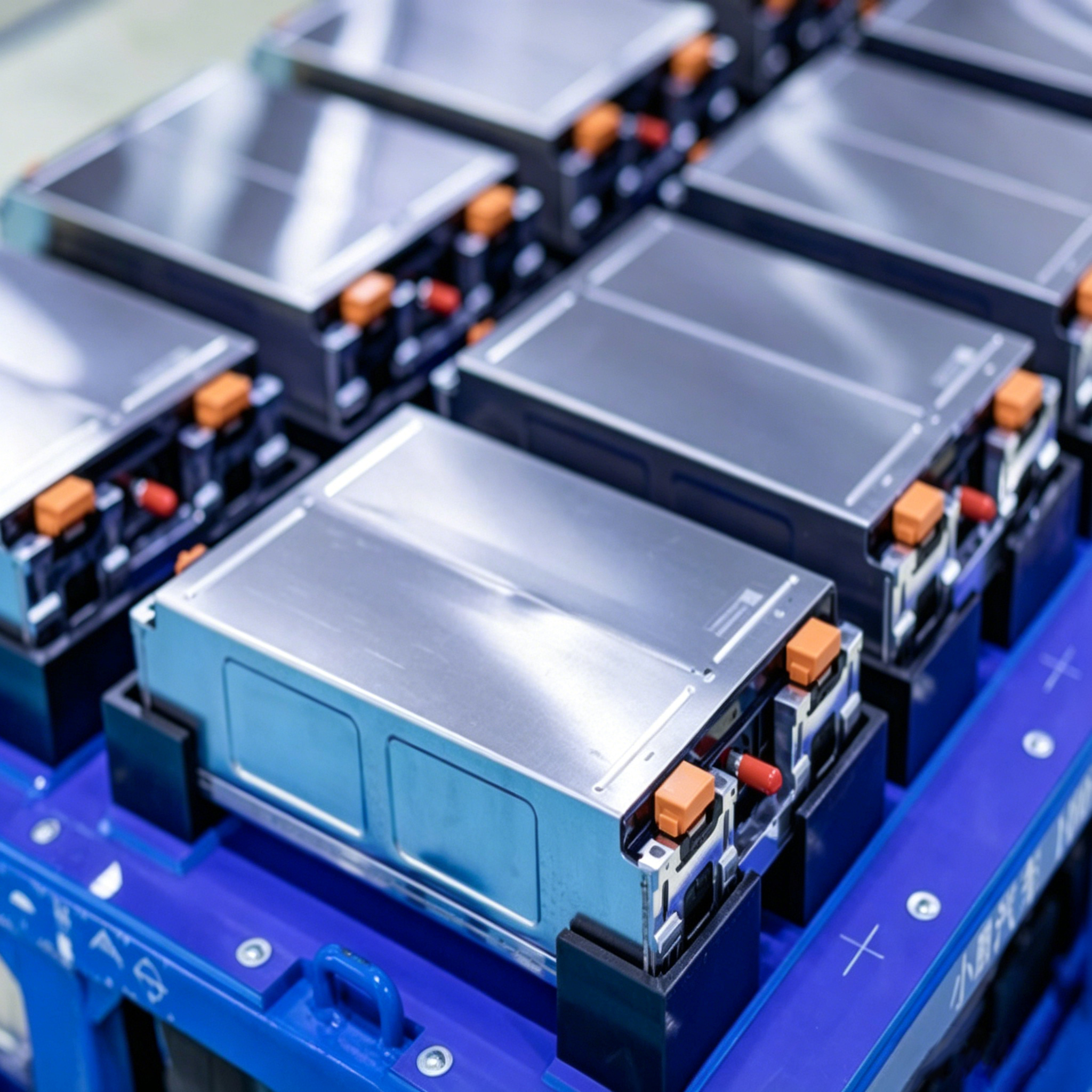

1. Sinterización de materiales de ánodo y cátodo para baterías de iones de litio:

   Alta pureza, libre de contaminación, baja porosidad, impermeable, energéticamente eficiente

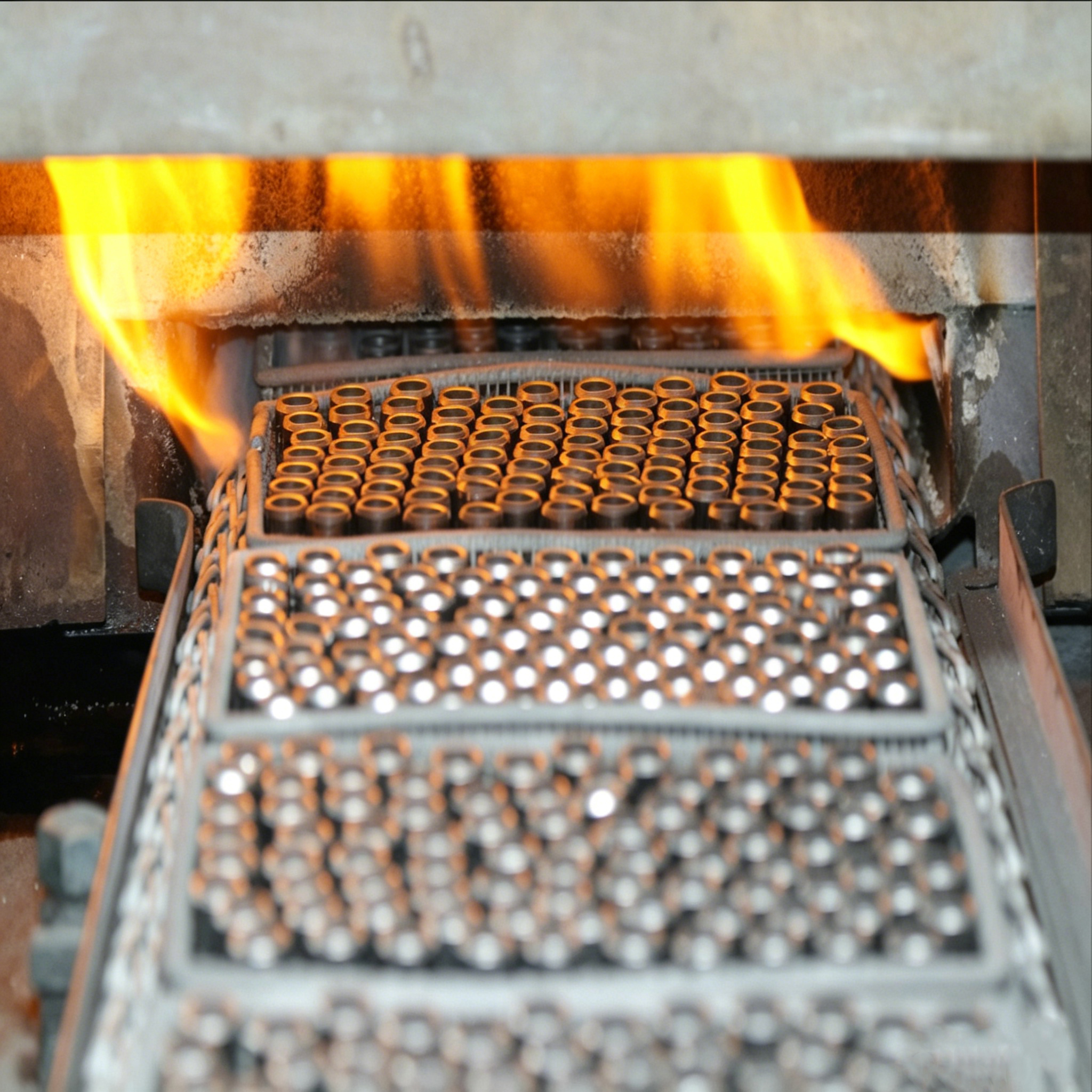

2. Metalurgia de polvos y sinterización de carburos cementados:

   Resistente al choque térmico, antiadherente para fácil desmolde, alta resistencia a altas temperaturas

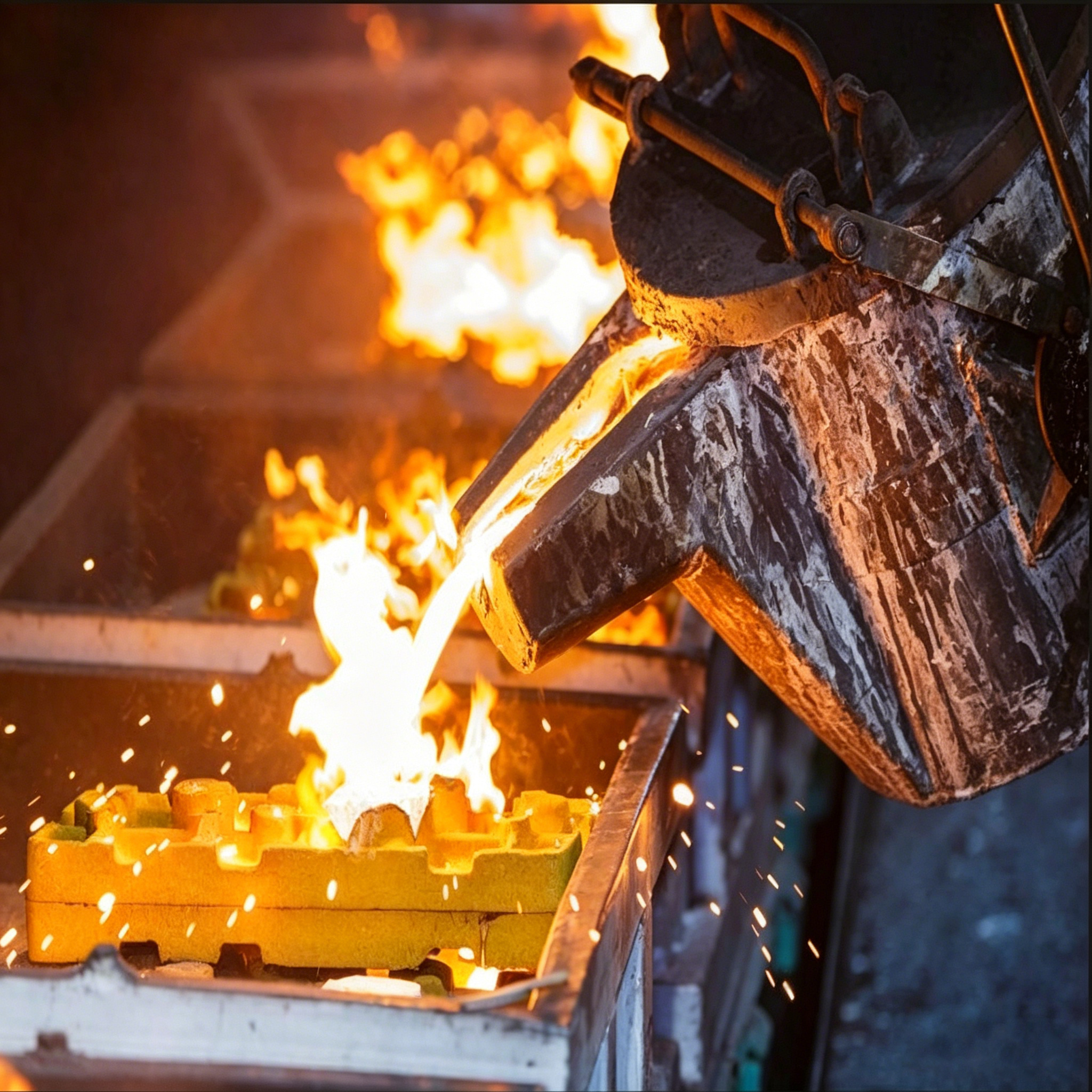

3. Fundición de metales y superaleaciones raras y preciosas:

   Resistente a temperaturas extremadamente altas, resistente a la corrosión y fácil de desmoldar para minimizar el desperdicio

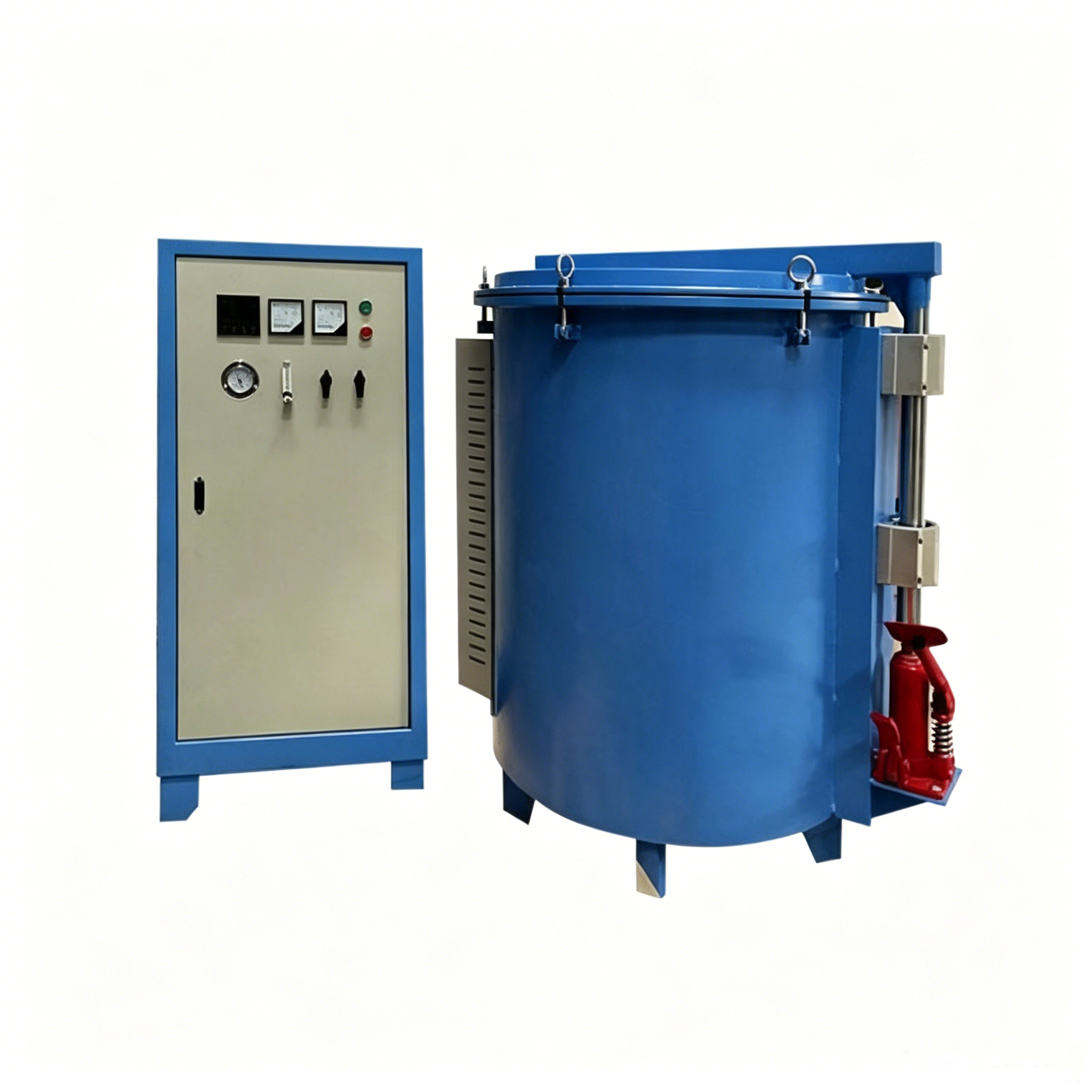

4. Tratamiento térmico al vacío y en atmósfera especial:

   Baja tasa de desgasificación, resistencia al choque térmico y excelente conductividad eléctrica

1

2

3

4

▍ ¿Cómo elegir el crisol de grafito adecuado para su proceso?

Paso 1: determinar la temperatura de funcionamiento

≤1400°C: Crisoles de grafito moldeado (grado económico)

1400–1800°C: crisoles de grafito isostático (grado estándar, recomendado)

Requisitos de pureza ultra alta o 1800 °C: grafito isostático de alta pureza + tratamiento resistente a la oxidación (grado de gama alta)

Paso 2: determinar el método de carga

Sinterización en lecho plano de material en polvo → Elija un crisol poco profundo y de fondo plano

Apilamiento multicapa para un alto rendimiento → Elija un crisol apilable con pasos de posicionamiento

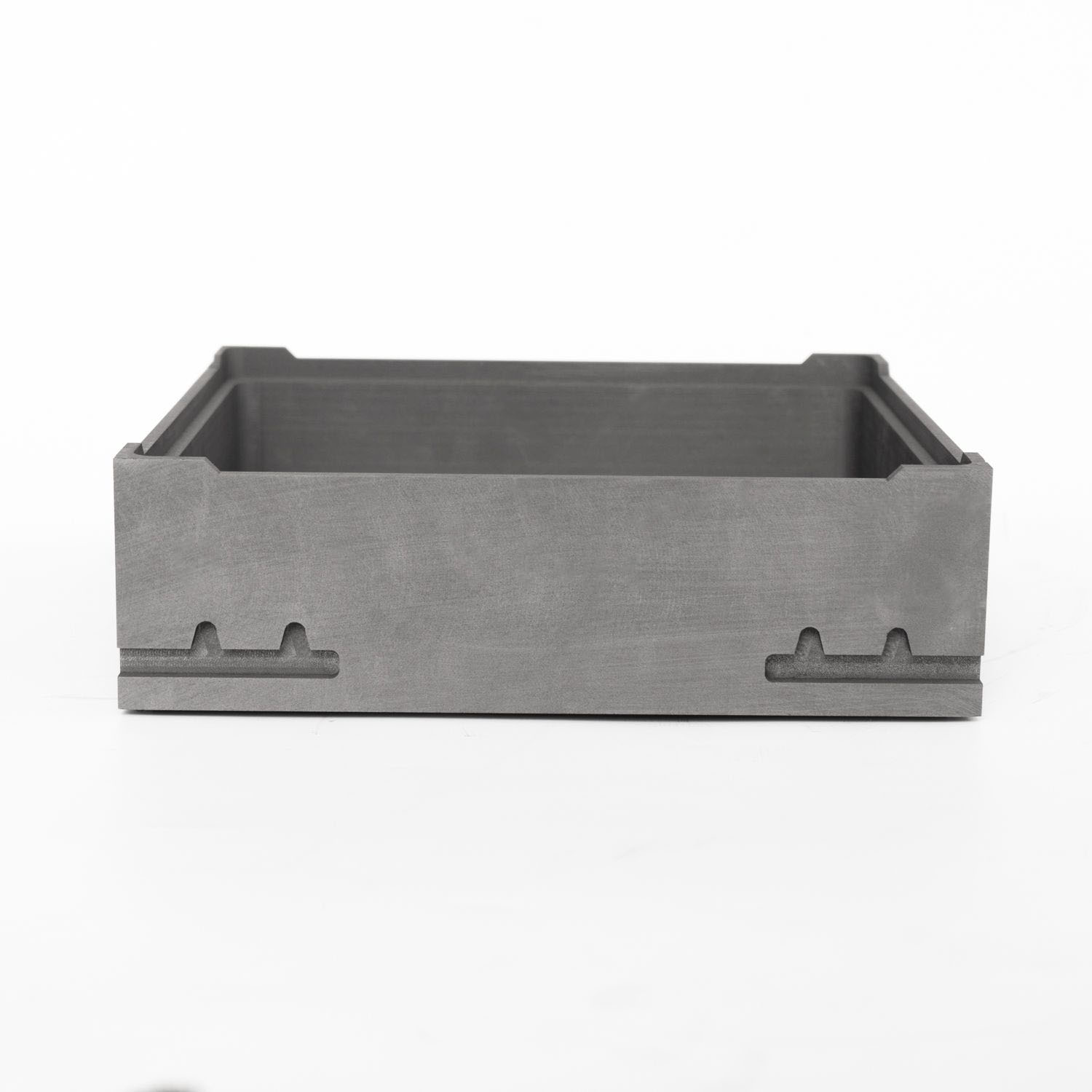

Posicionamiento de precisión de la pieza de trabajo → Elija un crisol de posicionamiento con ranuras u orificios para pasadores

Paso 3: determinar el entorno atmosférico

Vacío puro/atmósfera inerte → Grafito isostático estándar

Contiene trazas de oxígeno/vapor de agua → Se recomienda añadir un tratamiento de impregnación antioxidante.

Atmósfera fuertemente reductora (H₂) → Se debe verificar la pureza del grafito para evitar reacciones de reducción de impurezas.

▍ Preguntas frecuentes

• P1: ¿Qué información debo proporcionar para una cotización?
  R: Proporcione los requisitos del material, las dimensiones (largo × ancho × alto o diámetro × largo), cantidad, temperatura de funcionamiento e industria de aplicación. Se prefieren los dibujos con requisitos de tolerancia para obtener precios precisos.




• P2: ¿Para qué tipos de hornos de alta temperatura está diseñado principalmente este hundimiento isostático de grafito?

  R: Este sagger de grafito de alta pureza está diseñado específicamente para aplicaciones de hornos atmosféricos y de vacío de alta temperatura. Es perfectamente adecuado para equipos industriales convencionales, como hornos de resistencia al vacío, hornos de inducción, hornos de sinterización de alta temperatura, hornos de soldadura fuerte, hornos de nitruración iónica, hornos de fundición de metales raros de tantalio y niobio y hornos de enfriamiento al vacío. Con su gran versatilidad, sirve como consumible central para diversos procesos de sinterización, tratamiento térmico y fundición a alta temperatura.




• P3: ¿Cuáles son la resistencia a la temperatura y el rendimiento de ahorro de energía de este hundimiento de grafito?

  R: El producto ofrece una excelente resistencia a las altas temperaturas y es adecuado para diversas aplicaciones industriales de sinterización a altas temperaturas. Gracias a la alta conductividad térmica del material, el calor se distribuye uniformemente dentro del horno y la velocidad de calentamiento es rápida, lo que acorta el tiempo de sinterización y formación del material, reduce significativamente el consumo de energía del equipo y ayuda a las empresas a ahorrar energía, reducir costos y mejorar la eficiencia de producción.




• P4: ¿Cómo puedo saber si es necesario reemplazar un crisol de grafito?

  R: Recomendamos comprobar periódicamente los siguientes tres indicadores:

  1) Apariencia: busque grietas profundas o descamaciones severas a lo largo de los bordes;

  2) Peso: Un aumento de más del 15% del peso original (lo que indica que una cantidad significativa de reactivos ha penetrado el crisol);

  3) Dimensiones: Deformación o deformación notable del fondo del crisol, lo que afecta la estabilidad del apilamiento. Si se presenta alguna de estas condiciones, recomendamos reemplazar el crisol inmediatamente.




• P5: Además de los saggers de grafito, ¿qué otros productos relacionados ofrecen?

  R: Como proveedor integral de soluciones de grafito, también ofrecemos: crisoles de grafito, moldes de grafito, elementos calefactores de grafito, anillos de sellado de grafito, tubos/hojas/bloques de grafito, electrodos de grafito EDM, compuestos de carbono-carbono y más. Esto permite la adquisición consolidada de 'saggers + accesorios', reduciendo sus costos de gestión de proveedores.
