Varillas de soporte de grafito isostático de alta pureza | Ejes de soporte de grafito impulsores de carga de alta temperatura para hornos monocristalinos | Por encargo

▍ Descripción del producto

¿Qué es una varilla de soporte de grafito?

Una varilla de soporte de grafito, también conocida como barra de soporte de grafito, varilla de empuje de grafito o columna de grafito, es un componente estructural en forma de varilla fabricado a partir de grafito de alta pureza mediante prensado isostático y mecanizado de precisión. No es simplemente un 'componente de soporte': en los sistemas de campo térmico industriales modernos, las varillas de soporte de grafito realizan múltiples funciones críticas, incluido el soporte de carga, el posicionamiento del campo térmico, el aislamiento de la atmósfera y la transmisión de precisión.

Varilla de soporte de grafito delgada

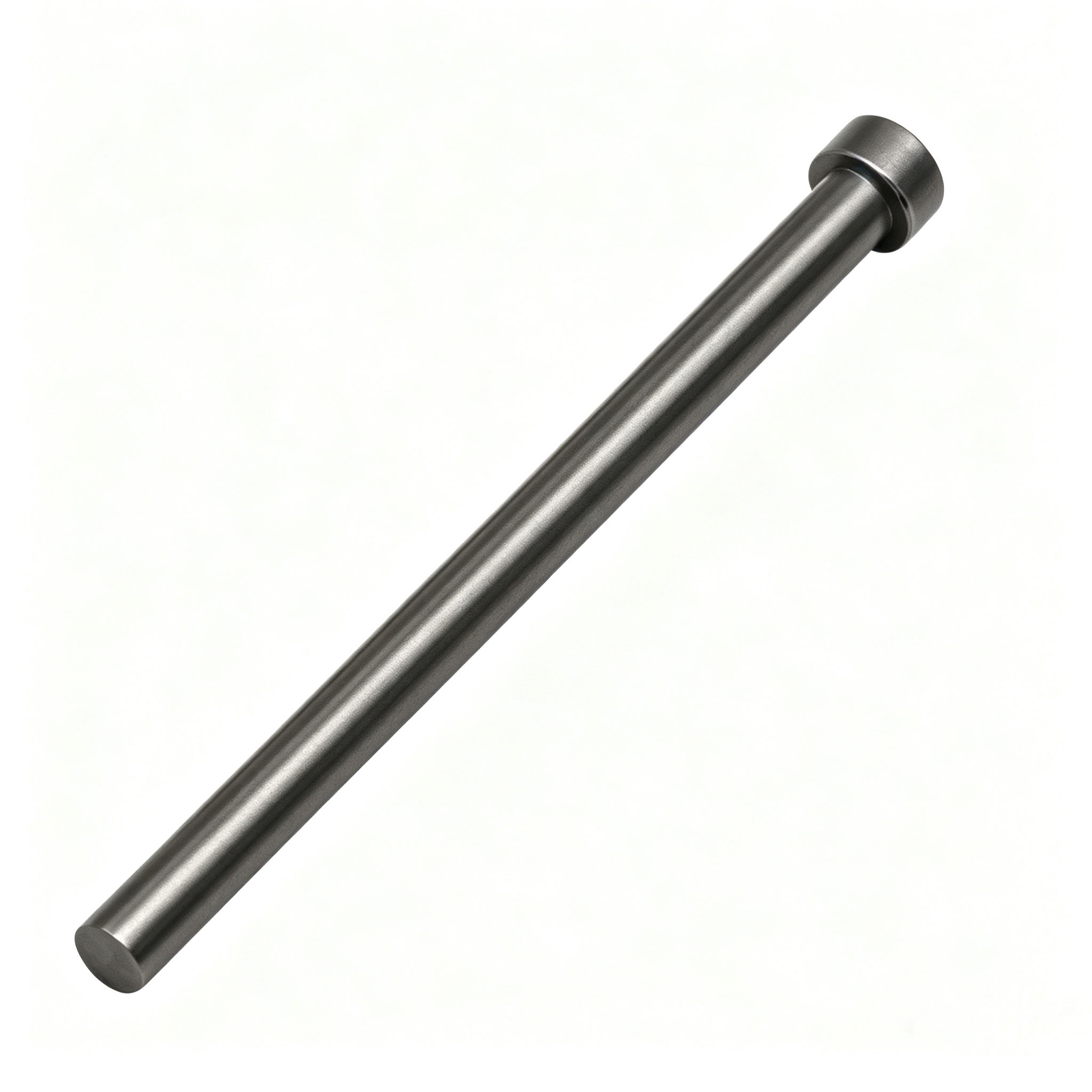

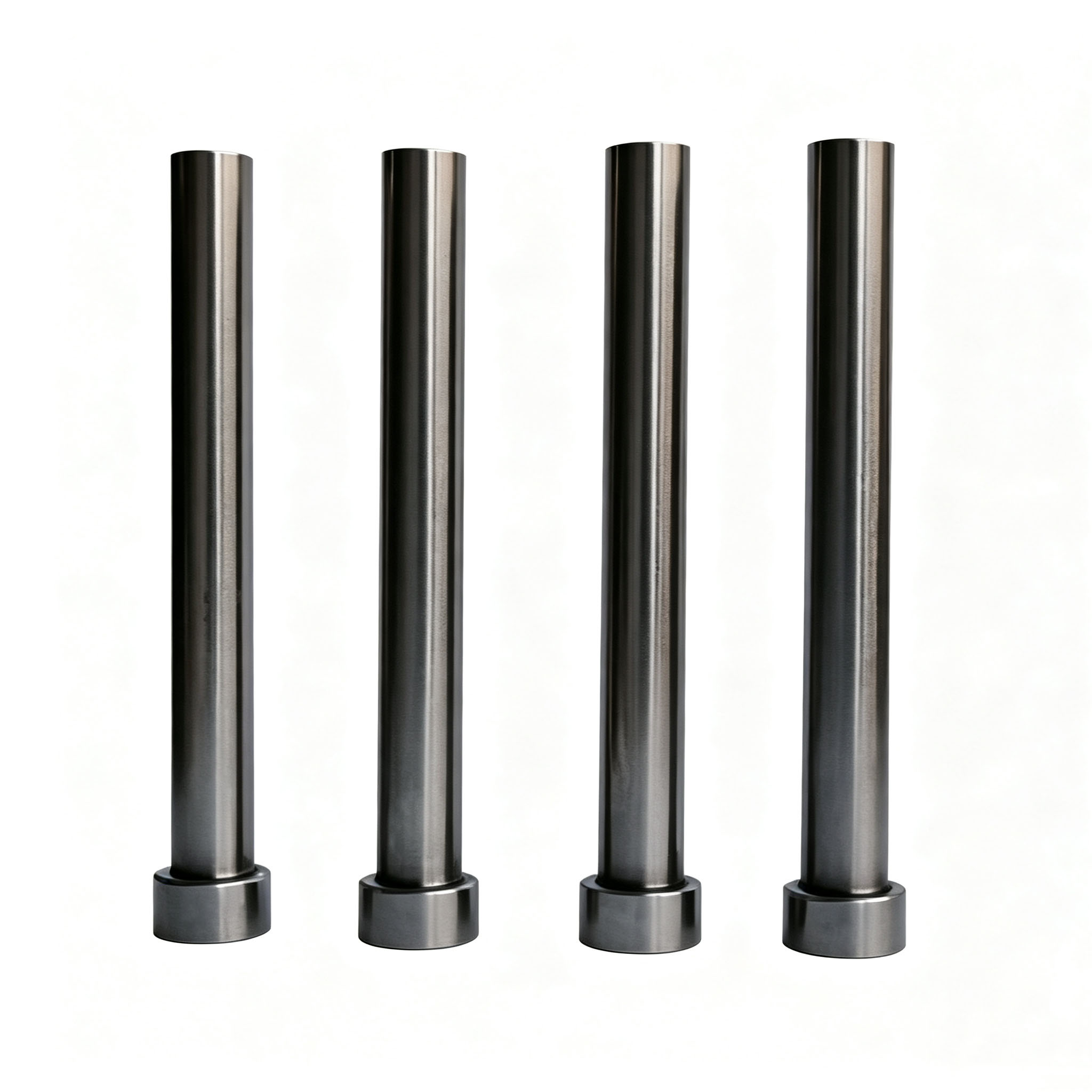

Varilla de grafito con cabezal integrado estándar

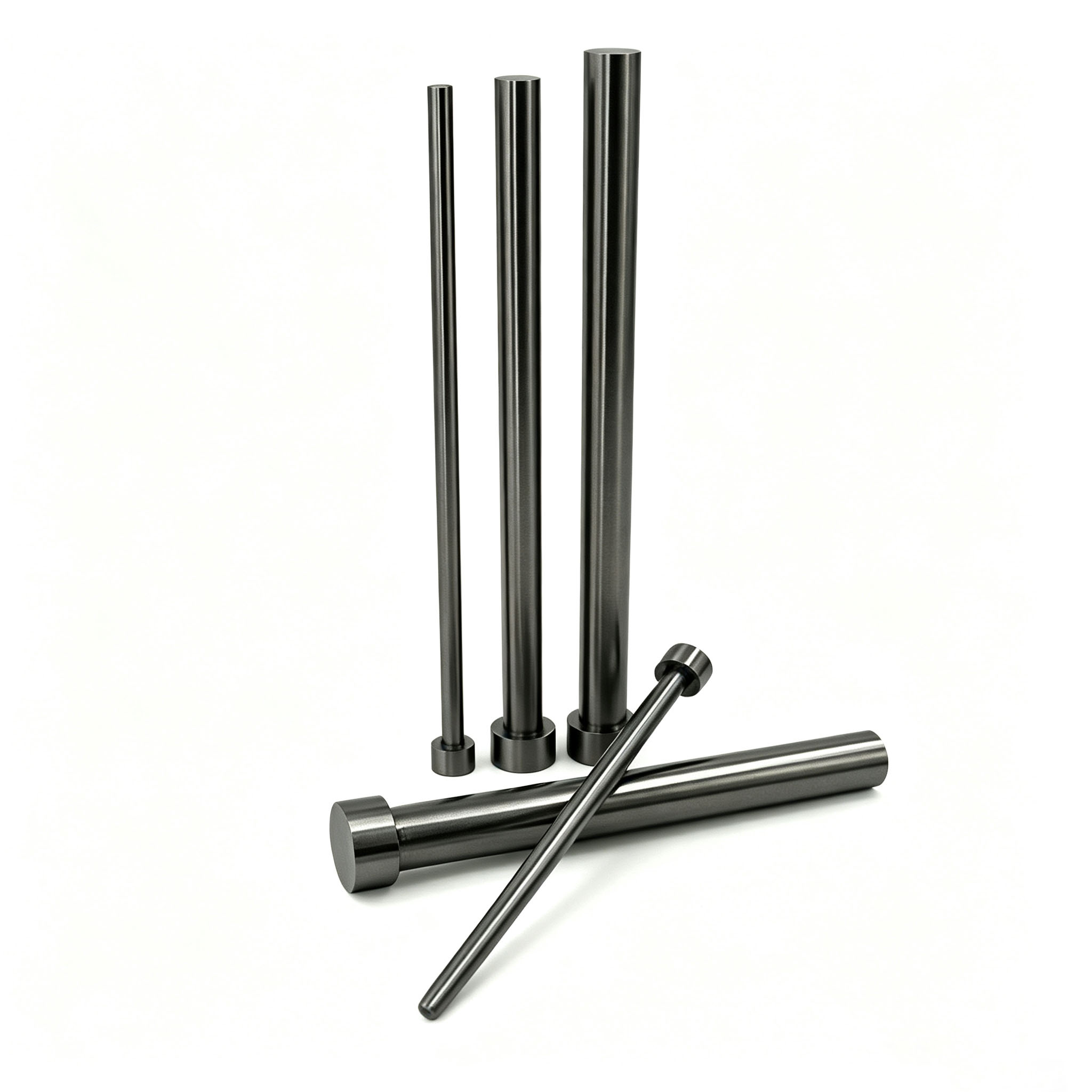

Eje portador de grafito de tamaño mixto

En comparación con los componentes de soporte metálicos (varillas de molibdeno, barras de tungsteno y aleaciones resistentes al calor), las barras de soporte de grafito ofrecen ventajas de rendimiento extremadamente significativas en entornos de temperaturas ultraaltas:

Información clave: Durante la extracción de silicio monocristalino para semiconductores, si la varilla de soporte contiene trazas de impurezas metálicas como hierro, níquel o cobre (>10 ppm), estas impurezas se volatilizarán a temperaturas superiores a 2000 °C y se depositarán en el silicio fundido, lo que provocará directamente dislocaciones de los cristales y una disminución en la vida útil de los portadores minoritarios, lo que provocará que se deseche todo el lote de material de silicio. Las varillas de soporte de grafito de alta pureza de Ningheda se someten a un tratamiento de purificación a alta temperatura, con un contenido de cenizas controlado a <50 ppm, lo que proporciona un entorno de soporte de 'cero contaminación' para el crecimiento de cristales.

Varilla de soporte de grafito pulido por lotes

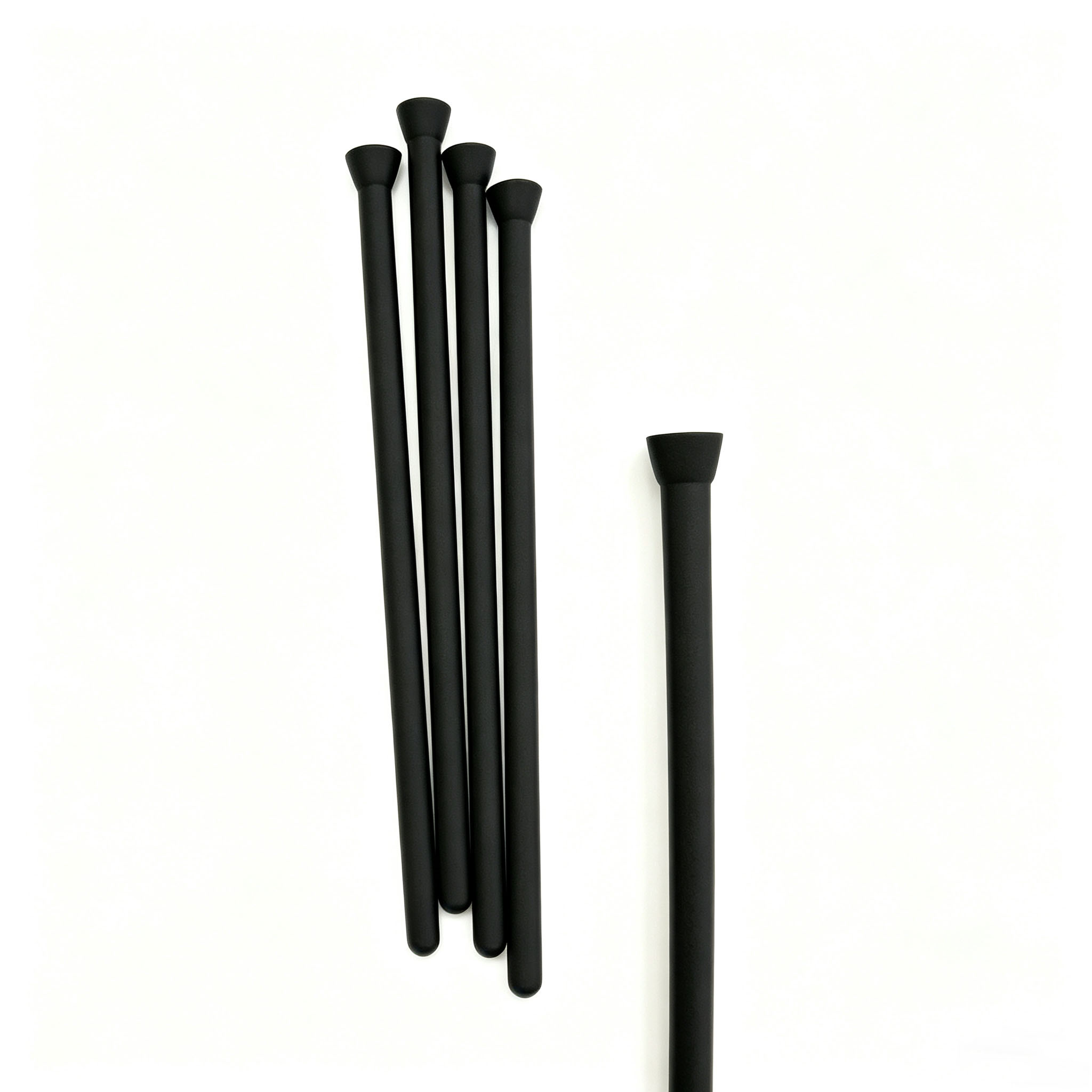

Varilla de grafito con punta de bola y manga

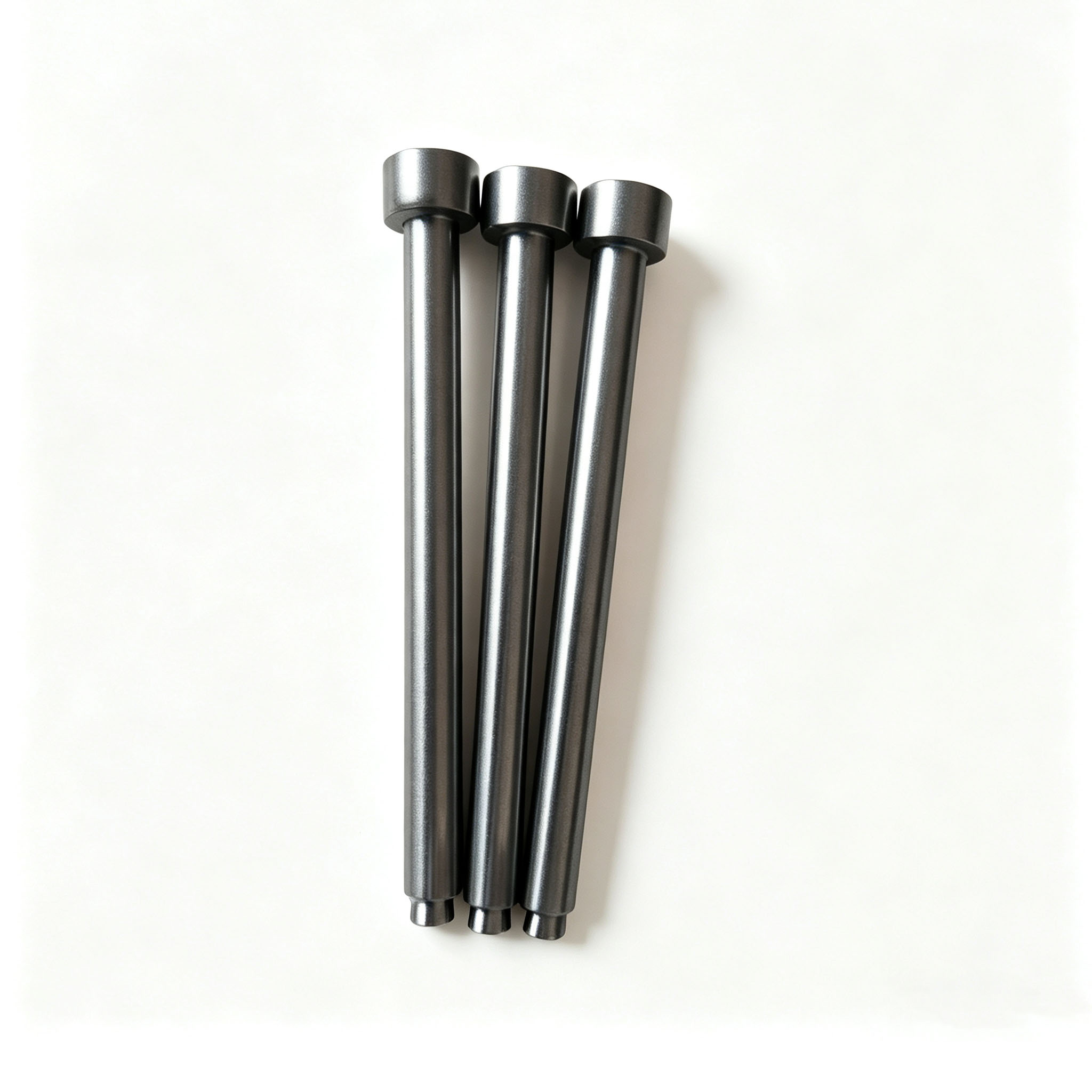

Eje de soporte de grafito corto de alta carga

▍ Ventajas del producto

1. Ventajas de las propiedades del material

① Estabilidad a temperaturas ultraaltas

El grafito tiene una temperatura de sublimación de hasta 3652 °C y mantiene una resistencia mecánica estable incluso a temperaturas superiores a 2000 °C en atmósferas no oxidantes (vacío, argón, nitrógeno).

Su coeficiente de expansión térmica es sólo de 1/3 a 1/5 del de los metales, lo que da como resultado cambios dimensionales mínimos durante fluctuaciones repentinas de temperatura y previene la deformación estructural causada por el estrés térmico.

② Excelente resistencia al choque térmico

El grafito tiene una alta conductividad térmica (80–150 W/m·K), lo que permite que el calor se difunda rápida y uniformemente.

Puede soportar velocidades de calentamiento y enfriamiento de >1000 °C/min, lo que lo hace adecuado para ciclos térmicos frecuentes en la producción por lotes.

③ El 'rey de la inercia' en el mundo químico

A excepción de los ácidos oxidantes fuertes (HNO₃ concentrado, H₂SO₄ concentrado) y las atmósferas oxidantes de alta temperatura, el grafito es inerte frente a la gran mayoría de metales fundidos, soluciones ácidas, alcalinas y salinas, así como frente a disolventes orgánicos.

No moja, reacciona ni contamina medios como aluminio, cobre, plata y vidrio fundidos.

④ Autolubricación y maquinabilidad

La estructura de cristal en capas confiere al grafito propiedades autolubricantes naturales, lo que garantiza conexiones roscadas suaves sin agarrotamiento.

La baja dureza (dureza Shore 40–70) permite el mecanizado de geometrías complejas: orificios internos, roscas, escalones, ranuras y secciones transversales irregulares.

Varilla de soporte de grafito pulido individual

Varilla portadora delgada de grafito mate

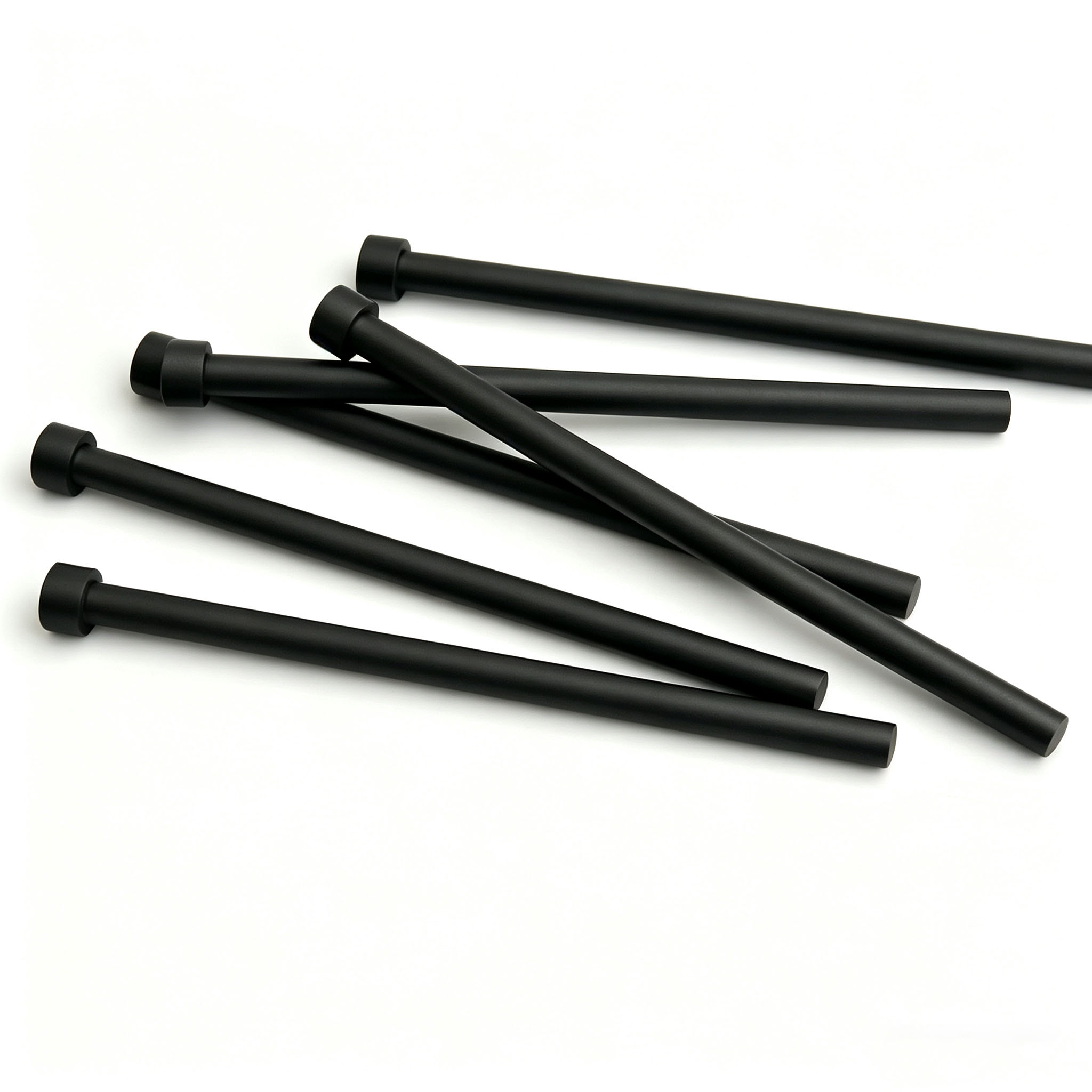

Barra de soporte de grafito negro mate a granel

2. Ventajas de la capacidad de fabricación

Notas de personalización: Las especificaciones anteriores son solo de referencia. Los productos reales se pueden personalizar según los dibujos del cliente, incluidos: reductores, orificios internos, roscas externas, roscas internas, ranuras anulares, orificios para pasadores de ubicación y secciones transversales especiales. No dude en proporcionar dibujos o especificaciones técnicas; Le responderemos con una evaluación de viabilidad y un presupuesto en un plazo de 24 horas.

Varilla de soporte de grafito personalizada tipo escalón

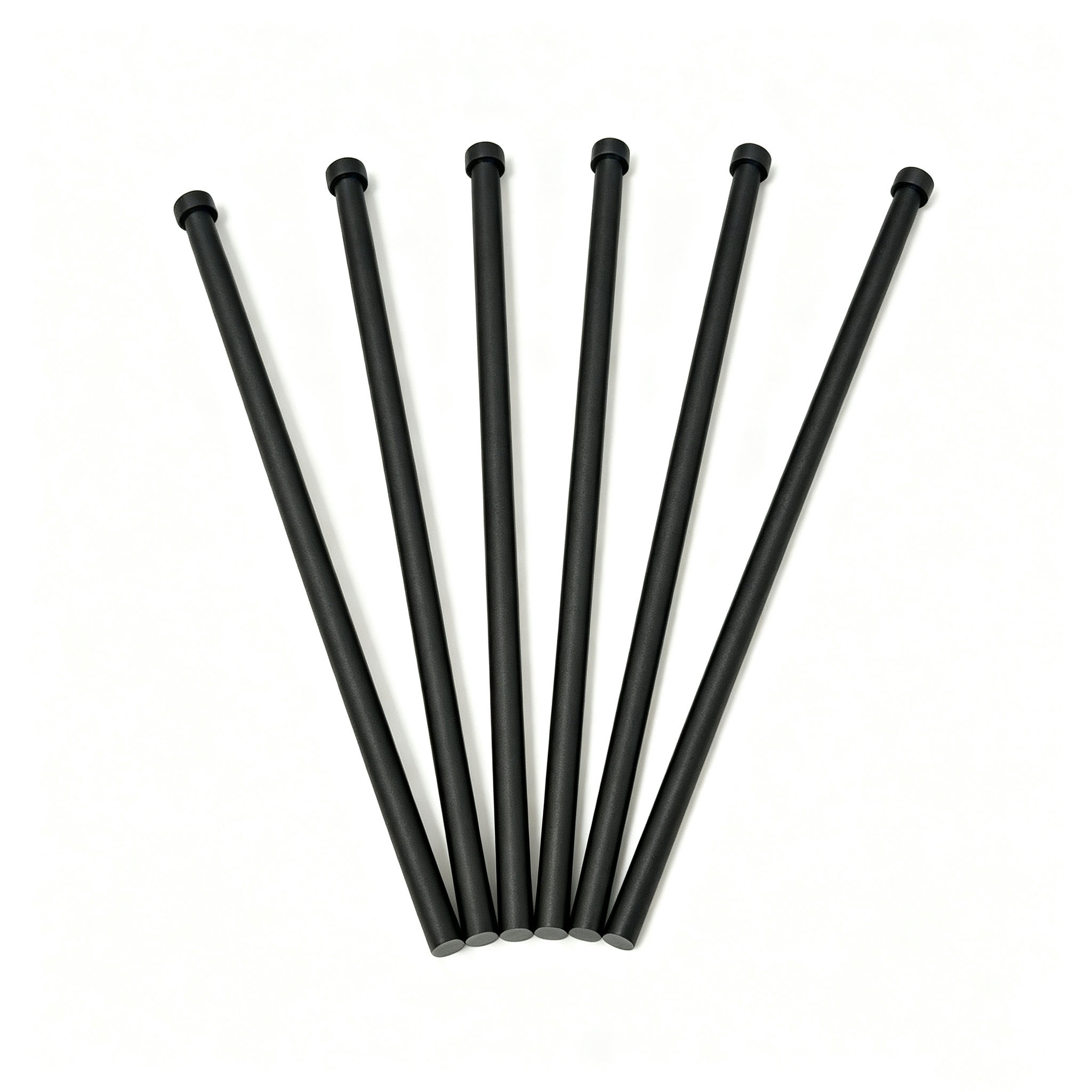

Varilla de grafito estándar dispuesta en ventilador

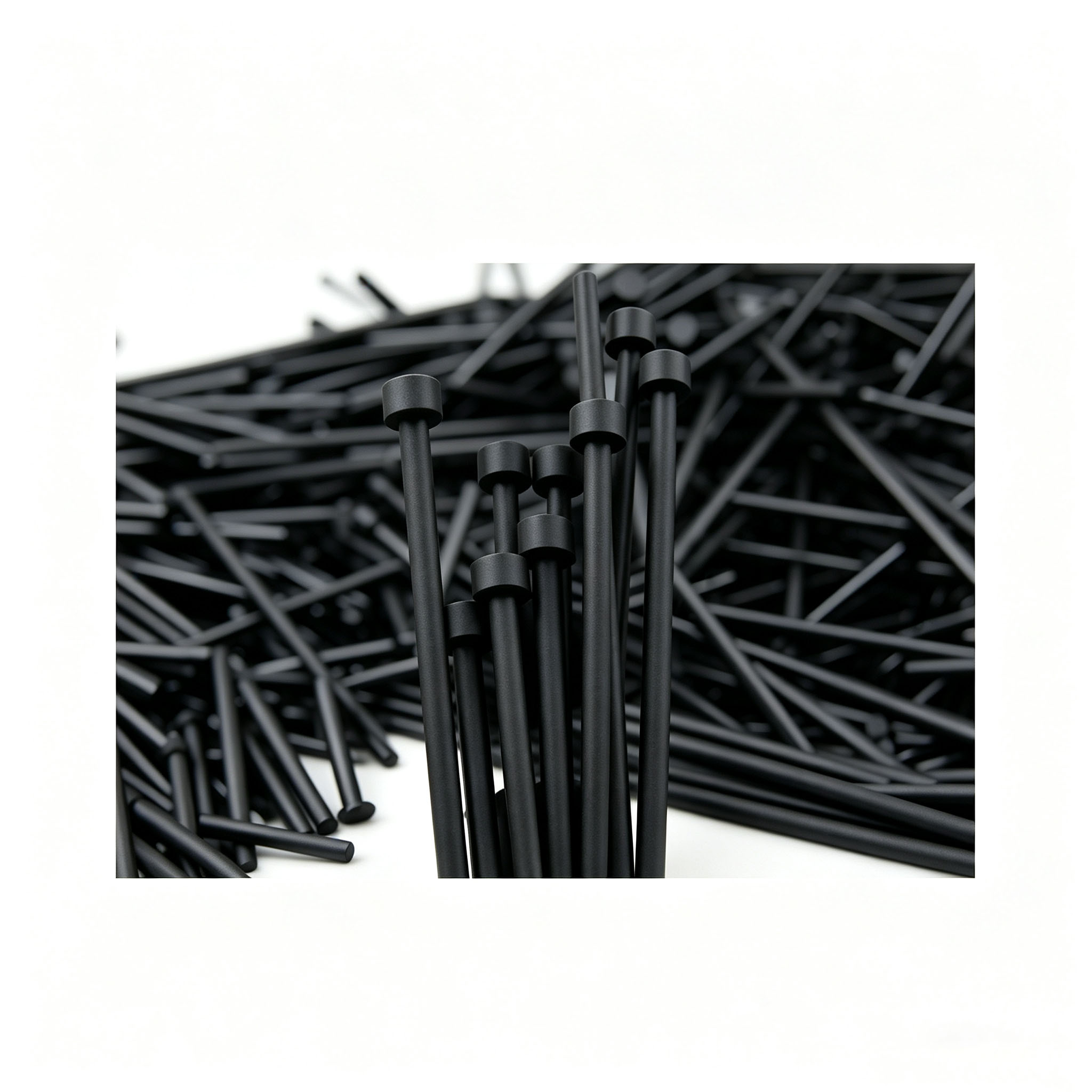

Varilla de soporte de grafito de inventario masivo

▍ Características del producto

Guía de selección y grados de materiales

Ningheda ofrece tres grados de materiales para satisfacer diferentes condiciones operativas y requisitos presupuestarios:

• [Grado A] Grafito de alta pureza prensado isostático (grado semiconductor/fotovoltaico)

Aplicaciones típicas: soporte de campo térmico para hornos CZ de silicio monocristalino, crecimiento de cristales de GaAs, procesamiento de sustratos LED de zafiro, equipos de implantación de iones semiconductores

• [Grado B] Grafito comprimido de alta densidad (grado metalúrgico/horno de vacío)

Aplicaciones típicas: columnas de carga para hornos de sinterización al vacío, varillas de empuje para pulvimetalurgia, accesorios para soldadura fuerte al vacío, soportes para bastidores de tratamiento térmico

• [Grado C] Grafito extruido de uso general (grado de horno estándar)

Aplicaciones típicas: soportes de hornos industriales en general, ejes de agitación para reactores químicos, componentes estructurales no críticos

▍ Aplicaciones y ventajas del producto

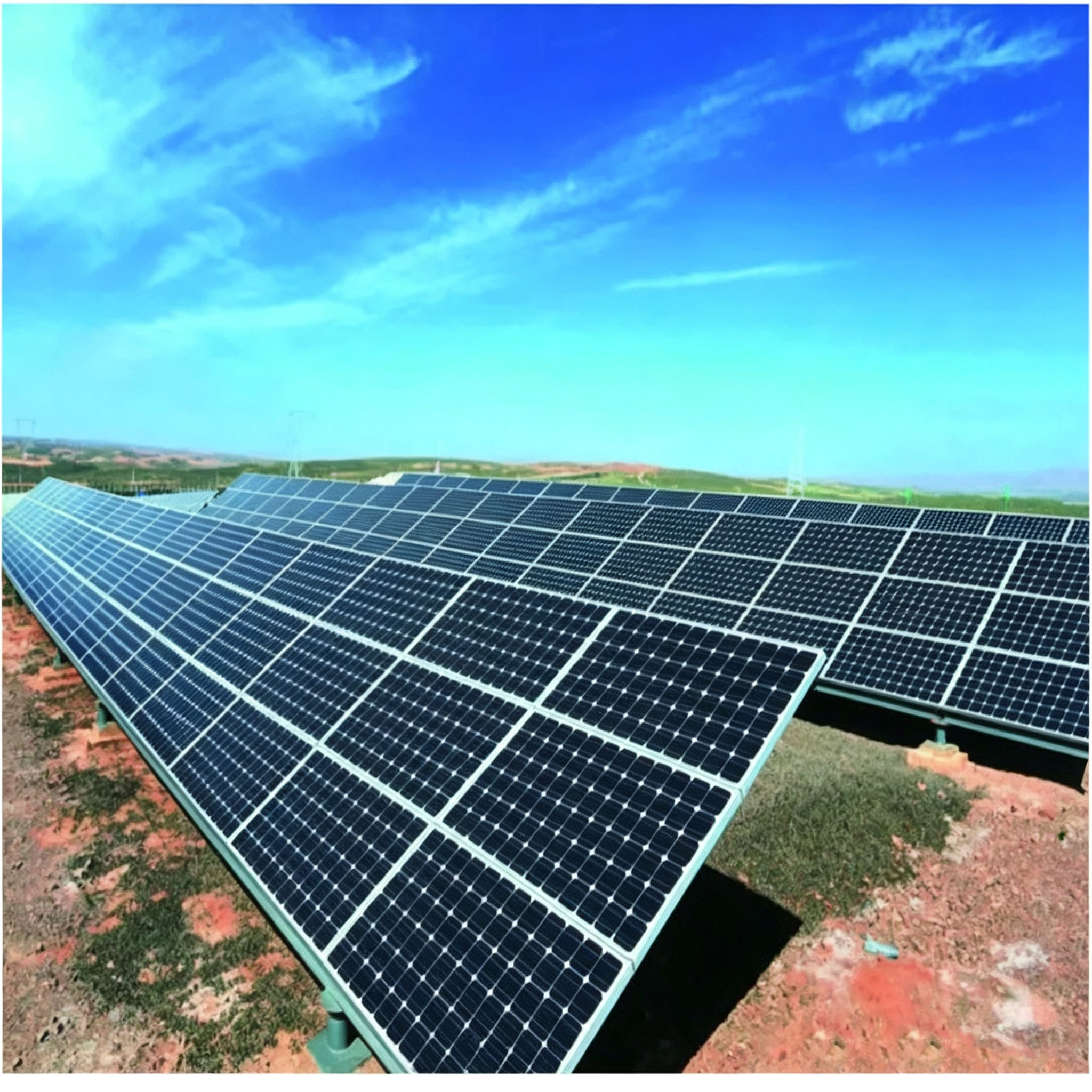

Industria de energía solar fotovoltaica

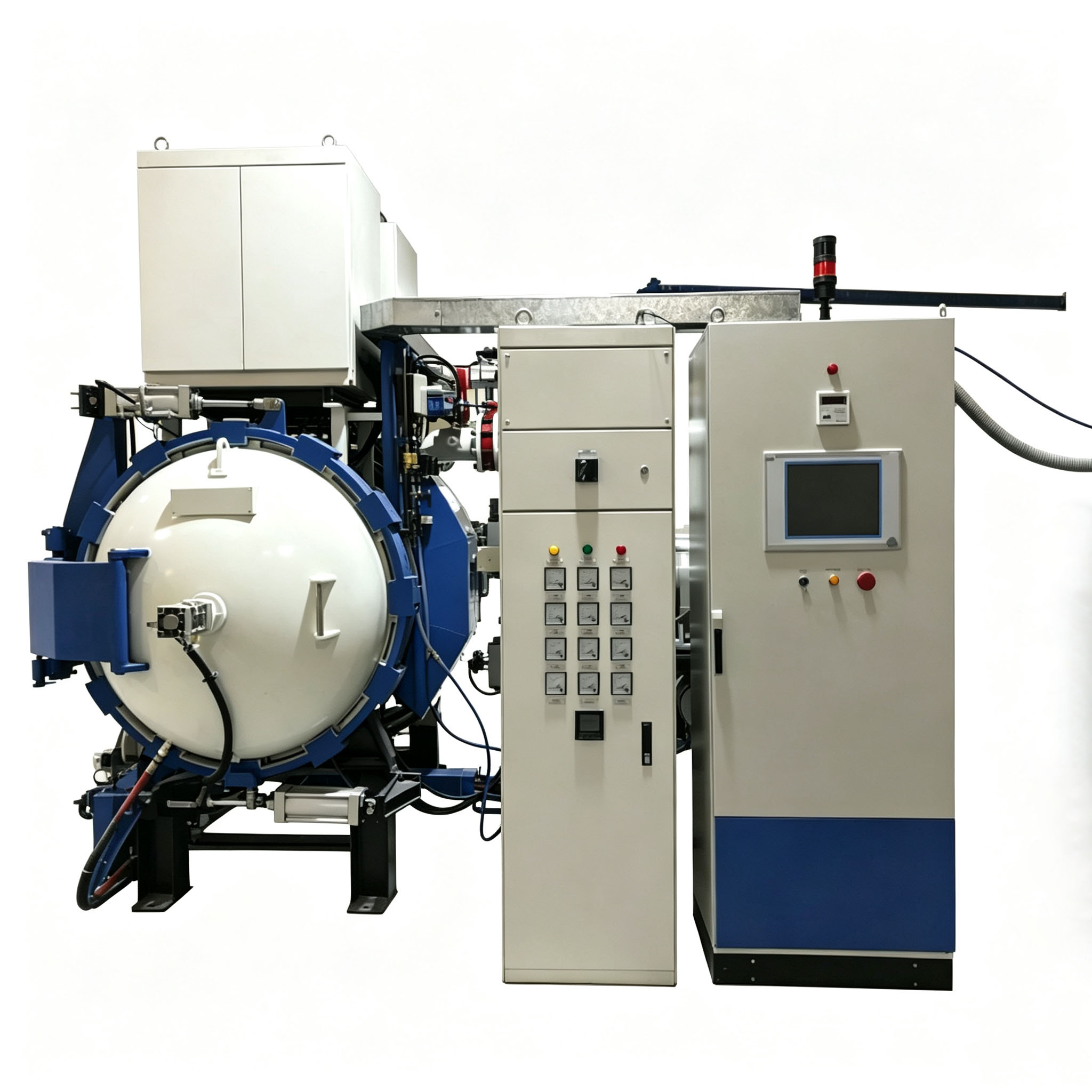

Horno de tratamiento térmico al vacío

Planta química y metalúrgica

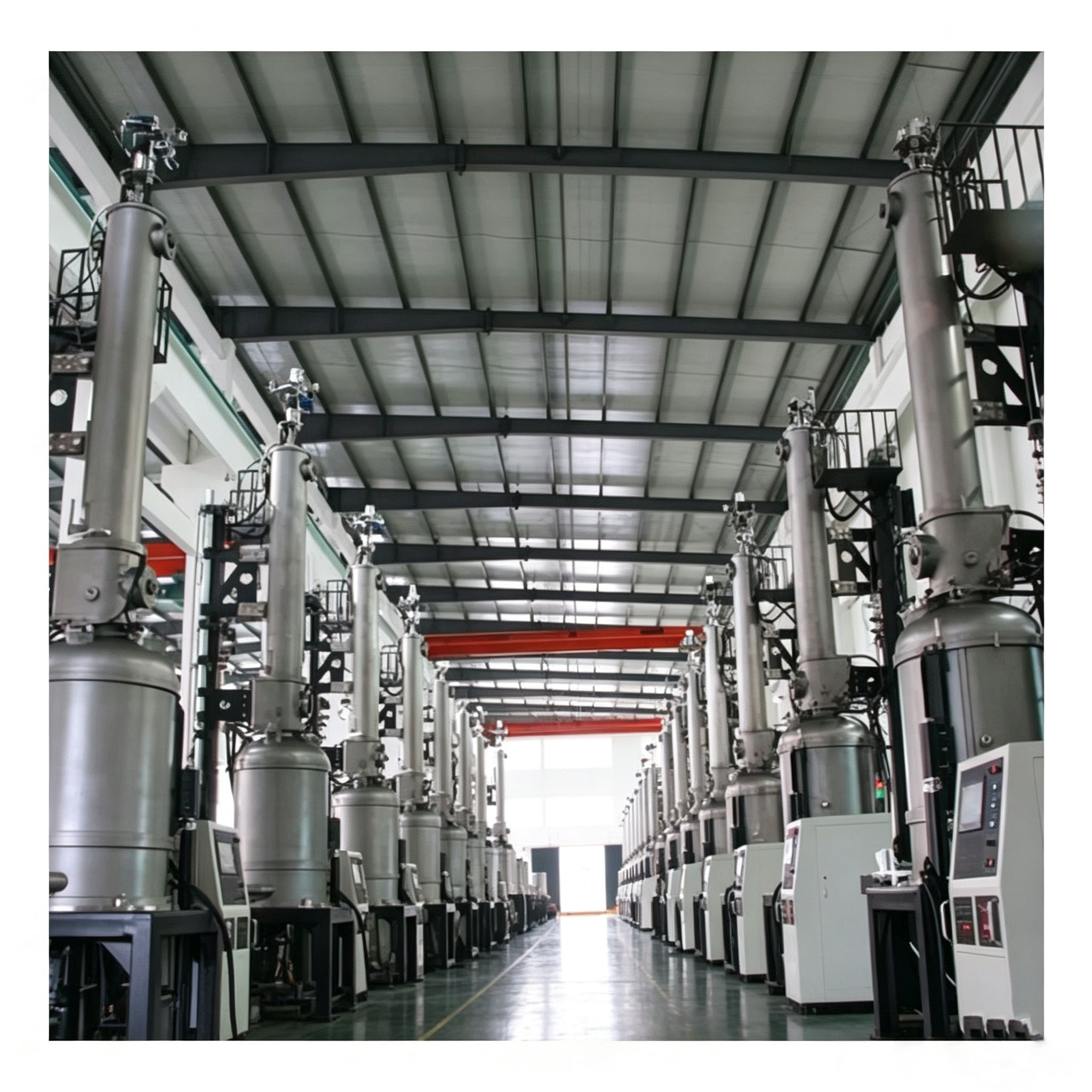

Taller de horno de silicio monocristalino

Escenario 1: Crecimiento de silicio monocristalino semiconductor (método CZ/método de fusión por zonas)

Ubicaciones de aplicaciones:

• Columnas de soporte en el fondo de crisoles de cuarzo (que soportan el peso combinado del crisol y la materia prima de silicio, 50 a 200 kg)

• Varillas de posicionamiento del conjunto del calentador (para mantener la simetría del campo térmico)

• Varillas de sujeción de fieltro aislante (para evitar perturbaciones en el flujo de gas a alta temperatura)

Ventajas de las cañas Ningheda:

• Garantía de alta pureza: <30 ppm de contenido de cenizas, lo que elimina la contaminación del silicio fundido por impurezas metálicas volatilizadas.

• Estabilidad dimensional: La precisión de mecanizado de ±0,02 mm garantiza la verticalidad del crisol y evita el crecimiento excéntrico del cristal.

• Larga vida útil: Excelente resistencia al choque térmico; Resiste >500 ciclos térmicos sin agrietarse.

Escenario 2: Tratamiento térmico al vacío y pulvimetalurgia

Ubicaciones de aplicaciones:

• Columnas de soporte para bandejas de carga de hornos de sinterización (apilamiento multicapa, soporte de cargas de cientos de kilogramos)

• Varillas de accionamiento para hornos continuos de tipo empujador (impulsando piezas a través de la zona de calentamiento)

• Varillas de aislamiento atmosférico para hornos de sinterización a presión de gas (GPS)

Ventajas de las cañas Ningheda:

• Alta capacidad de carga: material de alta densidad (1,85 g/cm³), resistencia a la compresión >140 MPa, resistente al aplastamiento y la deformación.

• Antiadherente: Superficie autolubricante; no se difunde ni se adhiere a piezas de trabajo metálicas a altas temperaturas

• Sin mantenimiento: a diferencia de las aleaciones de molibdeno, no se requiere recubrimiento antioxidante, lo que prolonga la vida útil entre 3 y 5 veces.

Escenario 3: Fundición de lingotes de polisilicio fotovoltaico

Ubicaciones de aplicaciones:

• Soporte de campo térmico en hornos de Solidificación Direccional (DS)

• Columnas de soporte en el fondo de crisoles de silicio policristalino.

• Bielas para calentadores de grafito.




Ventajas de las cañas Ningheda:

• Rentabilidad: formulaciones de materiales optimizadas para las necesidades de producción a granel de la industria fotovoltaica, lo que reduce los costos entre un 20 % y un 30 %.

• Consistencia: Tolerancias dimensionales controladas dentro de ±0,05 mm durante la producción en masa, lo que garantiza una excelente intercambiabilidad del ensamblaje.

Escenario 4: Ingeniería Química y Ambiental

Ubicaciones de aplicaciones:

• Soportes de electrodos para celdas de electrólisis de sales fundidas

• Componentes internos de incineradores de alta temperatura.

• Manguitos de eje agitador para reactores de ácidos fuertes

Ventajas de las cañas Ningheda:

• Resistencia a la corrosión: Resistente a medios altamente corrosivos como HF, HCl y NaOH fundido

• Larga vida útil: la vida útil en ambientes de gases ácidos supera con creces la del acero inoxidable y Hastelloy.

Varilla de soporte de grafito con punta de bola mate

Eje portador de grafito fino de longitud múltiple

Varilla de grafito estándar pulida espejo

▍ Instrucciones de embalaje y envío

El grafito es un material de carbono frágil. Se envía utilizando un embalaje protector clasificado: las varillas de soporte individuales pequeñas se envuelven por separado en espuma, mientras que las varillas de soporte largas se empaquetan en tubos de cartón exclusivos. Para envíos a granel, la capa exterior consiste en una caja de cartón reforzado llena completamente con plástico de burbujas, con esquinas reforzadas para evitar daños por impacto, eliminando así el riesgo de que se astillen las esquinas, se rompan o se raye la superficie pulida durante el transporte.

• Soluciones logísticas integrales: Podemos proporcionar documentación de despacho de aduanas de exportación para minimizar el riesgo de daños durante todo el proceso de envío.

• Puerto de salida: Puerto de Qingdao / Puerto de Shanghai / Puerto de Tianjin (FOB por defecto)

• Métodos de envío: Carga de contenedor completo (FCL) / Carga inferior a contenedor (LCL) por mar, Transporte aéreo (para pedidos urgentes), Ferrocarril, Transporte por carretera / Yunda (nacional)

• Términos comerciales: se admiten EXW, FOB, CIF, DDP y CFR

• Plazo de entrega:

1. Especificaciones estándar: 15 a 25 días hábiles

2. Procesamiento personalizado: 25 a 40 días hábiles

3. Pedidos urgentes: de 10 a 15 días hábiles (se aplica una tarifa urgente del 30 %)

Varilla de soporte de grafito pulido de 3 piezas

Varilla de grafito con brida escalonada a granel

Barra de soporte de grafito con cabeza esférica negra mate

▍ Preguntas frecuentes

• P1: ¿Cuáles son las ventajas de sus varillas de soporte de grafito en comparación con las varillas de soporte de metal?

  R1: Las varillas de soporte metálicas son muy propensas a la 'expansión térmica' a altas temperaturas superiores a 600 °C, lo que puede causar deformación estructural del equipo y dificultar su extracción después del enfriamiento. Nuestras varillas de soporte de grafito tienen un coeficiente de expansión térmica extremadamente bajo, manteniendo dimensiones precisas incluso a altas temperaturas. Además, el grafito no sufre soldadura en frío ni sinterización con los componentes metálicos dentro del horno, lo que hace que su extracción sea extremadamente cómoda.

• P2: ¿El uso de varillas de soporte de grafito en un horno monocristalino contaminará los lingotes de silicio?

  R2: Nuestras varillas de soporte de grafito diseñadas específicamente para aplicaciones fotovoltaicas están hechas de grafito de alta pureza con un contenido de cenizas ultrabajo de 10 ppm. Las materias primas tienen niveles extremadamente bajos de impurezas de metales pesados, por lo que ninguna impureza se filtrará en el silicio fundido a altas temperaturas, lo que evitará problemas como puntos negros en los lingotes o resistividad anormal.

• P3: ¿Cuál es la diferencia fundamental entre las varillas de soporte de grafito y los tornillos de grafito?

  R3: Sus funciones son completamente diferentes. Los tornillos de grafito se utilizan únicamente para la fijación roscada de piezas pequeñas; son de longitud corta y no soportan cargas. Las barras de soporte de grafito, por el contrario, presentan una estructura de eje largo. Su función principal es soportar crisoles y accesorios de alta resistencia al tiempo que facilita el movimiento de elevación y rotación. Deben soportar cargas mecánicas continuas y servir como componentes estructurales centrales del horno; los dos no se pueden usar indistintamente.

• P4: ¿Cómo selecciono el grado de material apropiado para las varillas de soporte de grafito según el modelo de mi horno?

  A4: Proporcione la siguiente información y nuestros ingenieros le brindarán recomendaciones de selección dentro de las 4 horas:

1. Temperatura máxima de funcionamiento y atmósfera (¿vacío/argón/nitrógeno/aire?)

2. Capacidad de carga y tipo de tensión (¿estática/dinámica?)

3. ¿Existe algún requisito de pureza (p. ej., grado de semiconductor <50 ppm)?

4. Dimensiones o dibujos

• P5: ¿Se puede reparar una varilla de soporte de grafito rota?

  R5: El grafito es un material quebradizo; No se recomienda soldar después de una rotura (el grafito tiene una resistencia de soldadura extremadamente baja). Sin embargo, podemos mecanizar rápidamente piezas de repuesto según las dimensiones del componente antiguo. Recomendamos que los clientes tengan a mano 1 o 2 juegos de piezas de repuesto para evitar pérdidas por tiempo de inactividad.

• P6: ¿Es costosa la tarifa de creación de prototipos para el primer pedido? ¿Cuál es el plazo de entrega?

  R6: Dado que las varillas de soporte de grafito requieren un mecanizado de precisión, evaluaremos el proceso de fabricación según los dibujos. Apoyamos la creación de prototipos para muestras de primer orden; las tarifas son transparentes y razonables, y la tarifa de creación de prototipos se puede acreditar en un pedido al por mayor. El plazo de entrega de prototipos para especificaciones estándar es de aproximadamente 3 a 5 días.

• P7: ¿Las varillas de soporte de grafito son propensas a romperse después de un uso prolongado a altas temperaturas?

  A7: Las varillas de soporte de grafito prensado isostático monolítico tienen una densidad interna uniforme y una excelente resistencia al choque térmico. En condiciones normales de funcionamiento al vacío y a alta temperatura, su vida útil es de 3 a 5 veces más larga que la de los ejes de aleación de alta temperatura. La rotura ocurre sólo en condiciones de temperatura excesiva en ambientes oxidantes o impacto repentino y severo; combinarlos con un tratamiento antioxidante puede prolongar aún más su vida útil.

• P8: ¿Se pueden utilizar varillas de soporte de grafito en hornos químicos sujetos a corrosión ácida y alcalina?

  R8: Son totalmente compatibles. El grafito es altamente inerte químicamente y casi no reacciona en absoluto con ácidos fuertes, álcalis fuertes o vapores corrosivos de alta temperatura. A diferencia de los ejes metálicos, no se oxidan, no sufren picaduras ni desarrollan perforaciones, lo que los convierte en los componentes de soporte preferidos para equipos químicos de alta temperatura.
