▍ Descripción del producto

Las placas de grafito ranuradas son sustratos de grafito personalizados desarrollados de forma independiente por NHD Carbon Industries para equipos de vacío de deposición química de vapor (CVD) de semiconductores. A diferencia de las placas de grafito planas ordinarias, la superficie de estas placas se somete a un fresado CNC de precisión de cinco ejes para crear canales de flujo paralelos uniformes, ranuras muy espaciadas y trayectorias de flujo trapezoidales. Este diseño garantiza una dispersión uniforme de los gases de reacción dentro de la cámara y una transferencia de calor estable, abordando los puntos débiles de la industria, como la distribución desigual del flujo de gas y las desviaciones significativas en el espesor del recubrimiento de la oblea, y la rápida oxidación y desgaste local a alta temperatura. Esta placa de grafito ranurada está hecha de materia prima de grafito de alta pureza derivada del coque de aguja de Daqing. Se somete a múltiples rondas de impregnación al vacío y purificación por grafitización a alta temperatura a 2800 °C, lo que da como resultado un contenido de cenizas tan bajo como 0,03 % y no contiene impurezas metálicas que puedan contaminar las obleas de silicio. Es compatible tanto con equipos CVD de laboratorio a pequeña escala como con líneas de recubrimiento de semiconductores de producción en masa. Todas las especificaciones de ranura, espesores de placas y profundidades de canales de flujo se pueden fabricar a medida según los dibujos CAD del equipo del cliente.

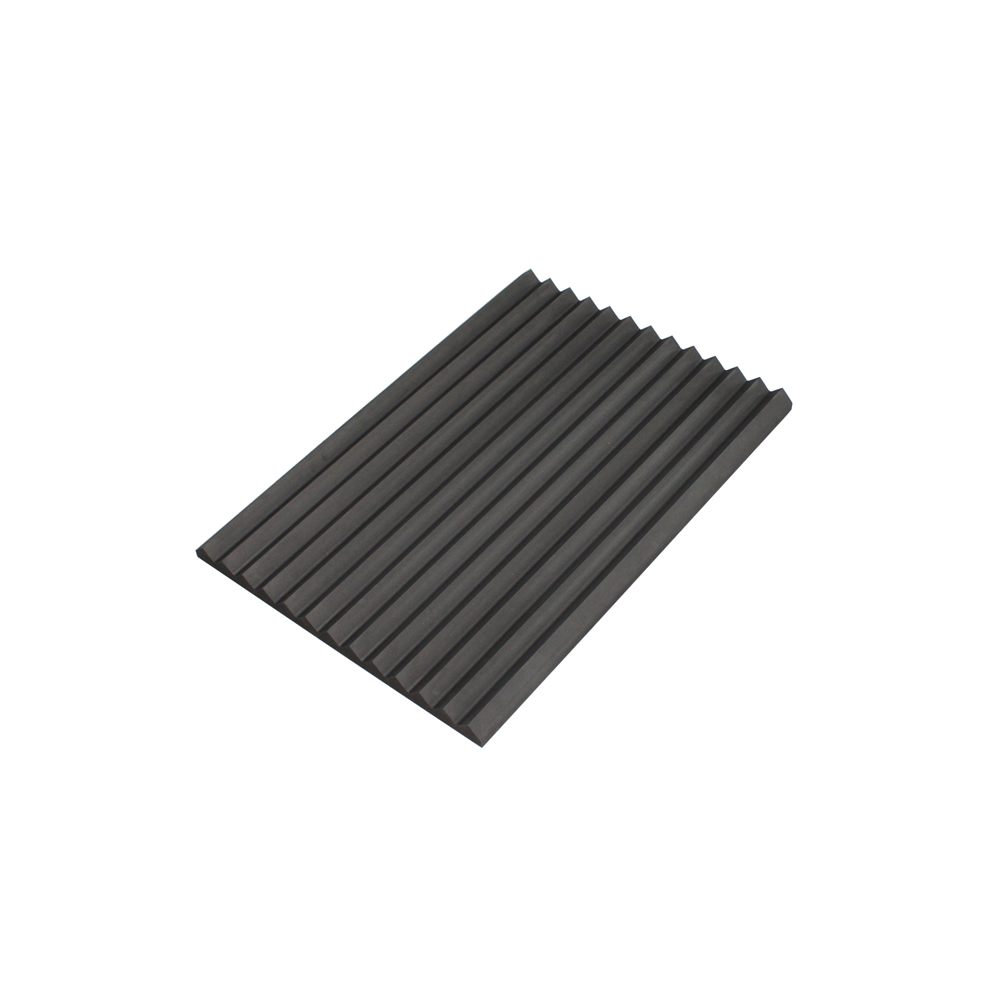

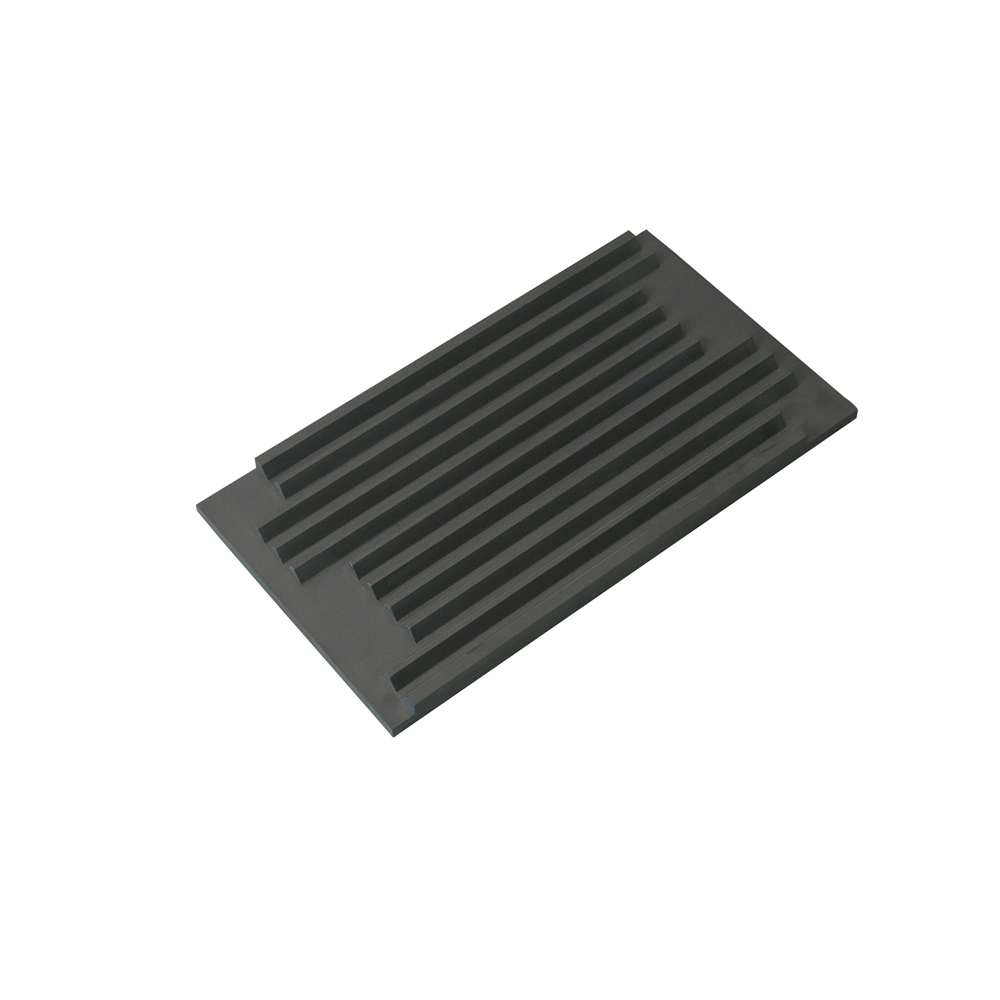

Placa fina con ranura en V

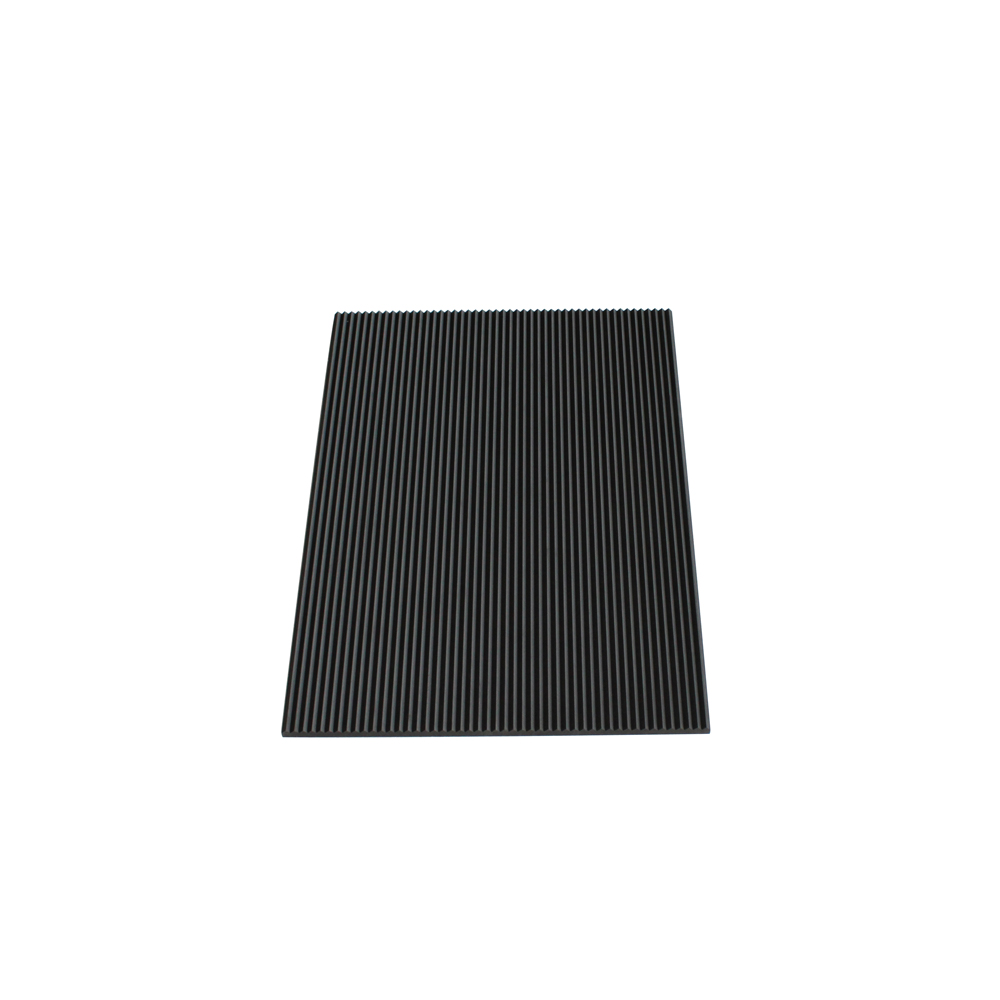

Hoja de ranura plana

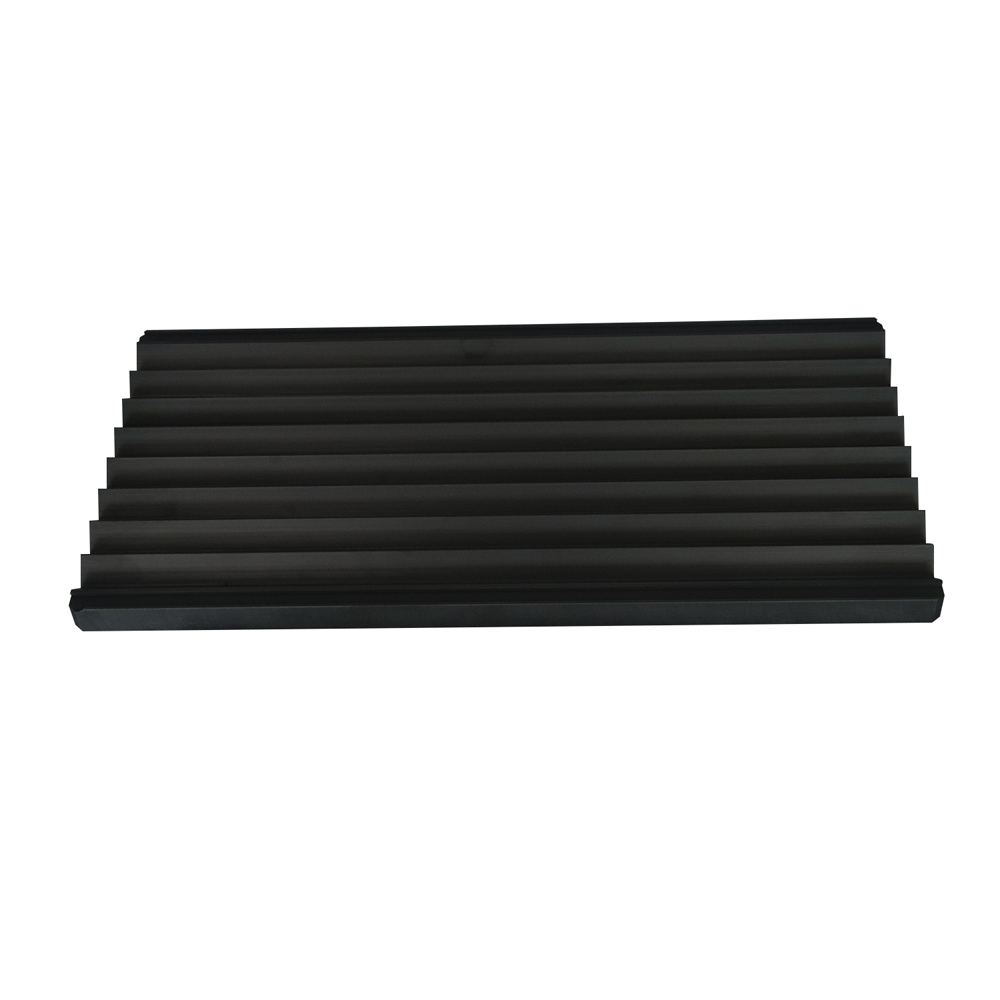

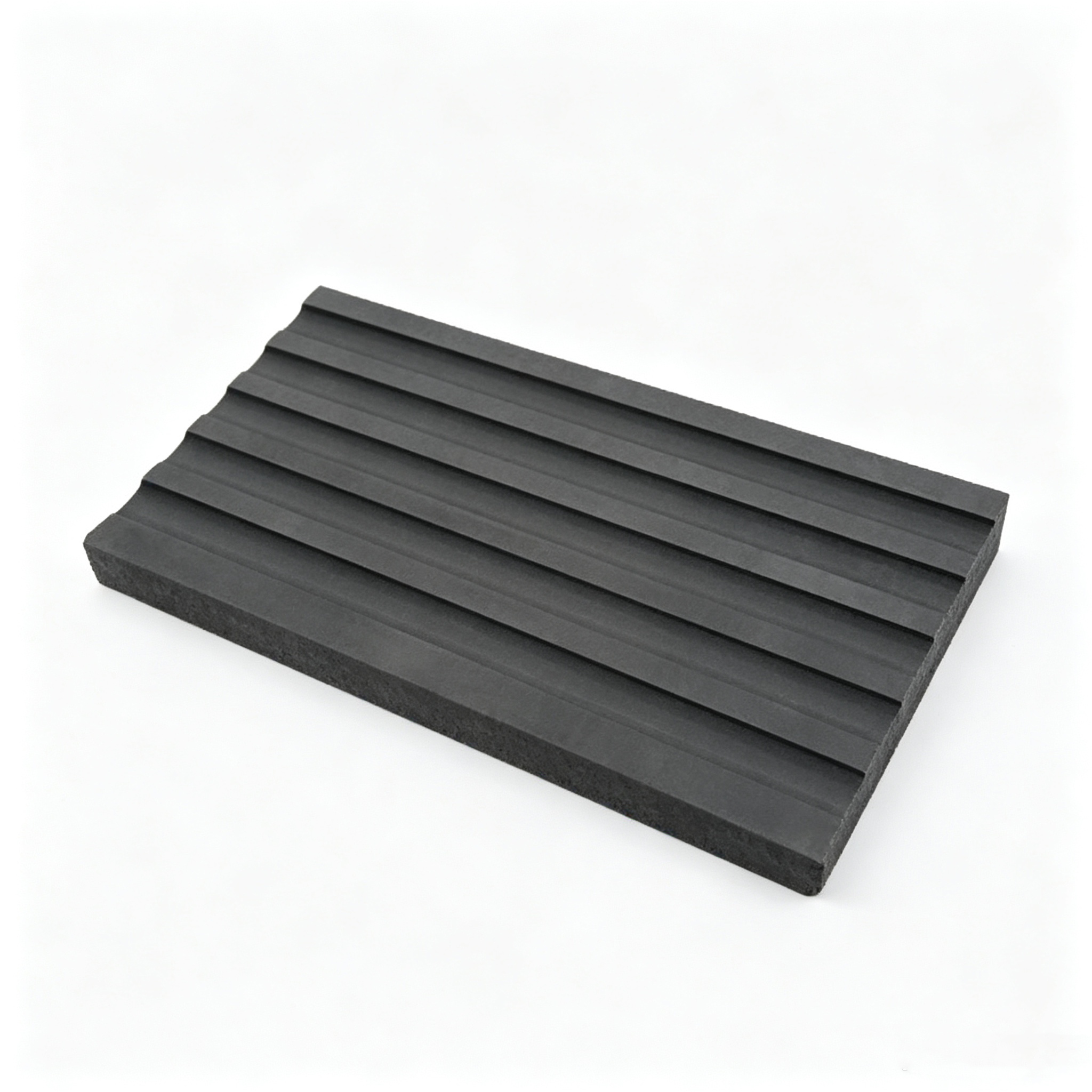

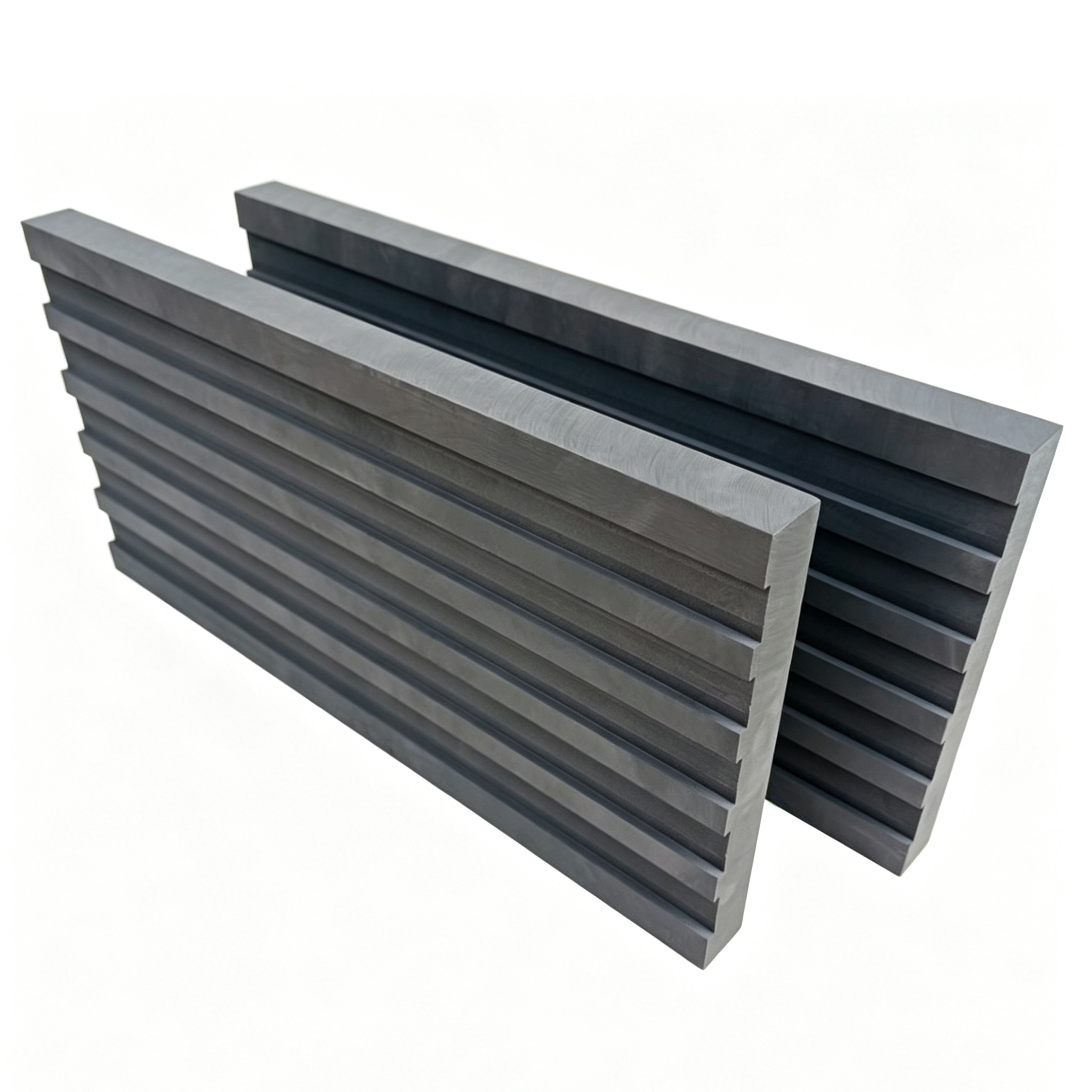

Par de ranuras en V profundas

▍ Características clave del producto

1. Estructura de ranurado personalizada: admite el mecanizado de varios patrones de canales de flujo, incluidos canales de flujo rectangulares anchos, canales de flujo dentados finos, ranuras trapezoidales y ranuras segmentadas de diferentes profundidades. El espaciado, la profundidad y el ancho de las ranuras se pueden ajustar al 100% para cumplir con los requisitos del proceso del equipo; Fresadas como una sola pieza, las paredes de las ranuras son lisas y sin rebabas, lo que evita que el polvo de grafito contamine la cámara de vacío.

2. Sustrato de alta pureza y baja impureza: se selecciona grafito isostático de pureza ultraalta. El proceso de purificación de la materia prima elimina impurezas metálicas como hierro, silicio y calcio, lo que garantiza que no se liberen partículas en condiciones de alta temperatura y elimina poros y defectos de decoloración en obleas y recubrimientos ópticos.

3. Láminas monolíticas de alta densidad: la densidad total de las láminas alcanza 1,80–1,85 g/cm³, con una porosidad interna extremadamente baja, lo que evita eficazmente que los gases corrosivos del proceso penetren en el sustrato y extiende significativamente la vida útil de las láminas.

4. Tolerancias de mecanizado CNC de precisión: con nuestro taller interno de acabado CNC, las tolerancias para las dimensiones del panel y los tamaños de las ranuras se controlan dentro de ±0,02 mm. Los paneles presentan una gran planitud, lo que garantiza un ajuste perfecto con la base dentro del horno CVD y proporciona una conducción de calor uniforme sin diferencias de temperatura localizadas.

5. Tratamiento de endurecimiento antioxidante opcional: para condiciones de producción continua y de alta temperatura a largo plazo, se puede aplicar un recubrimiento de impregnación antioxidante especializado, que mejora la resistencia a la oxidación en un 40 % en un entorno de vacío de 2000 °C, reduciendo así el tiempo de inactividad y los costos asociados con los reemplazos frecuentes de paneles.

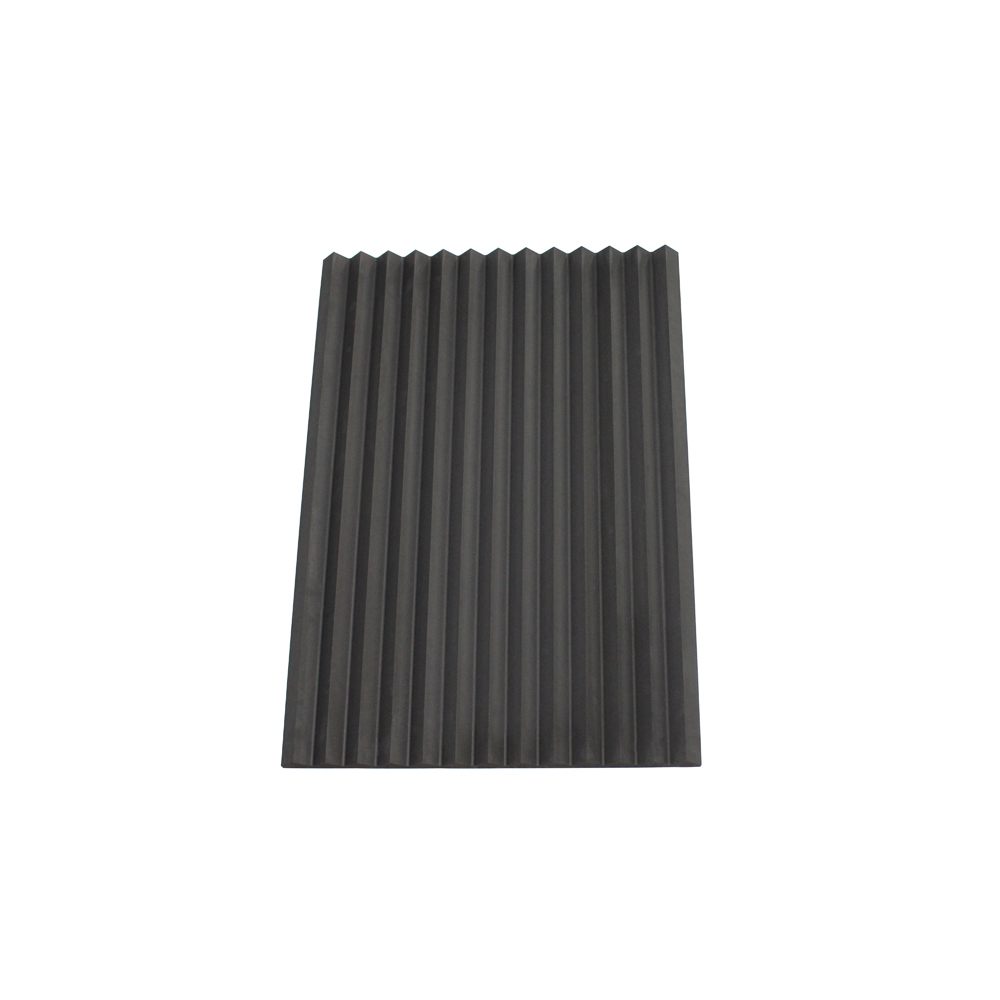

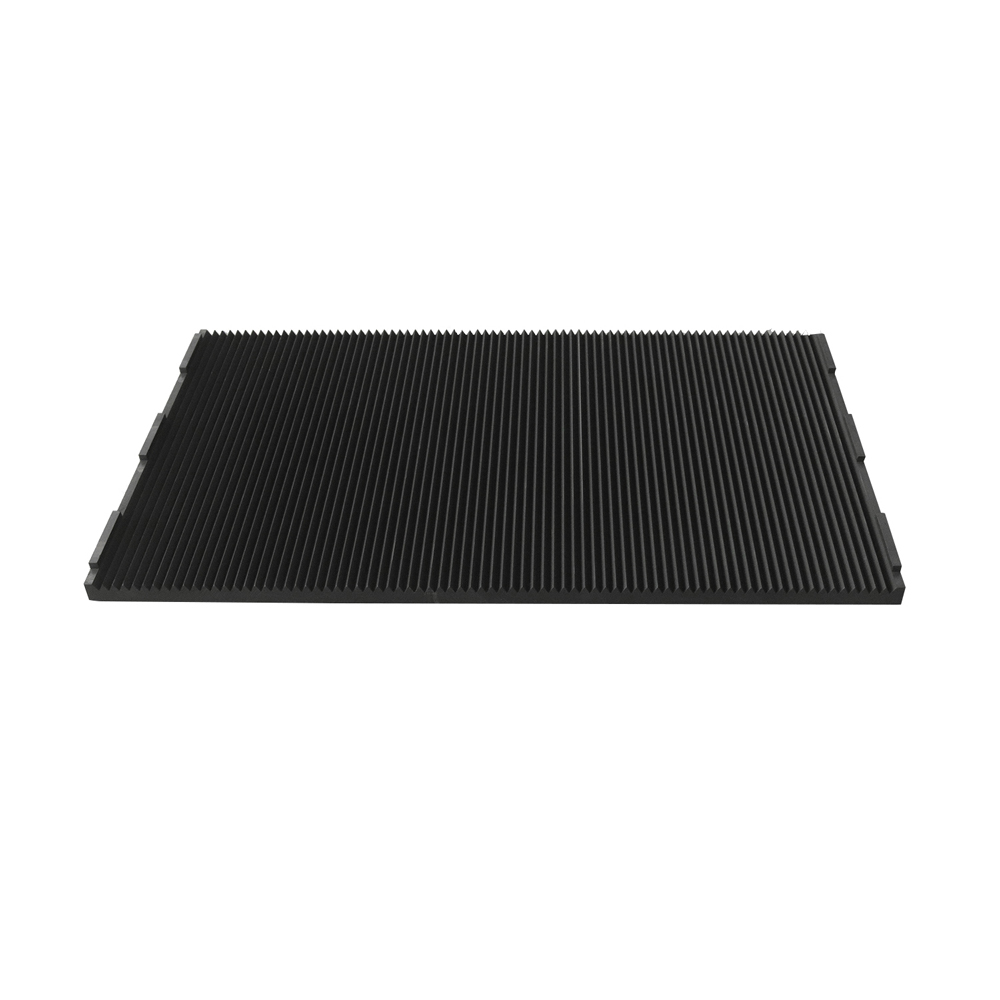

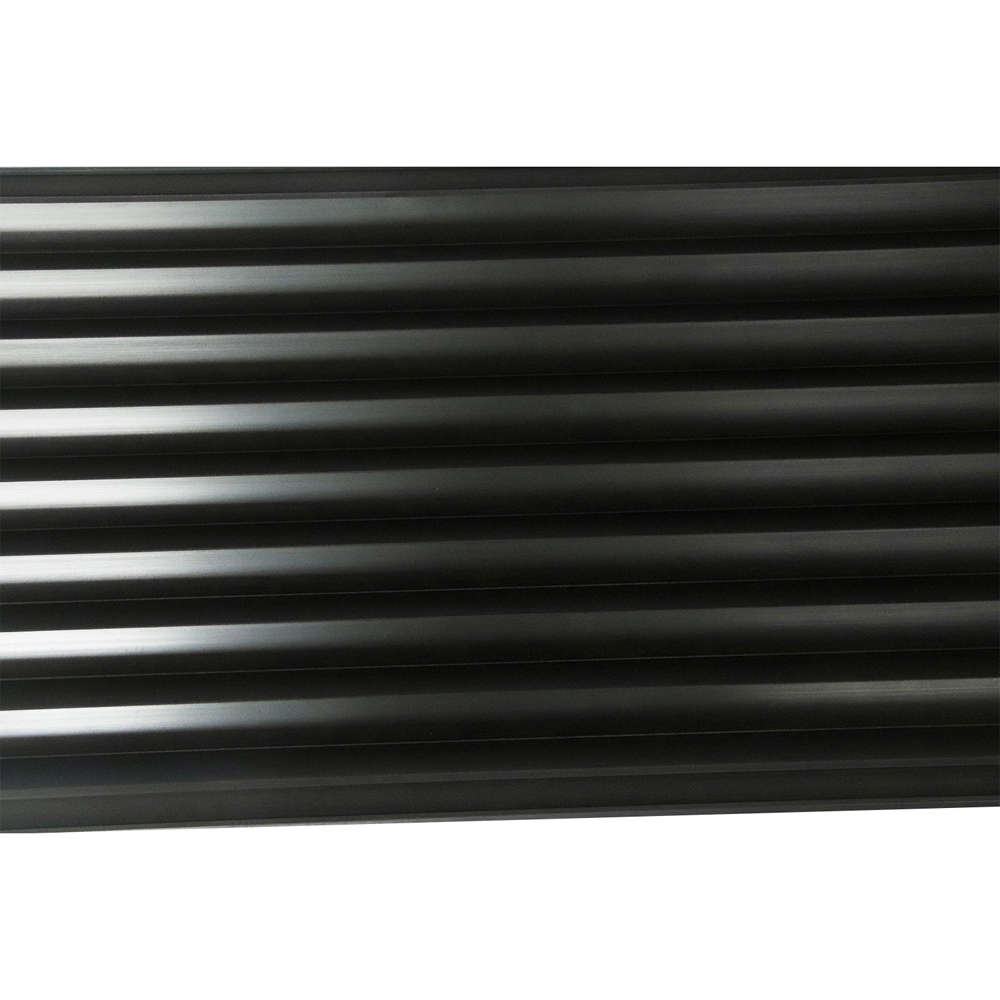

Vista superior de ranura densa

Placa de ranura en ángulo

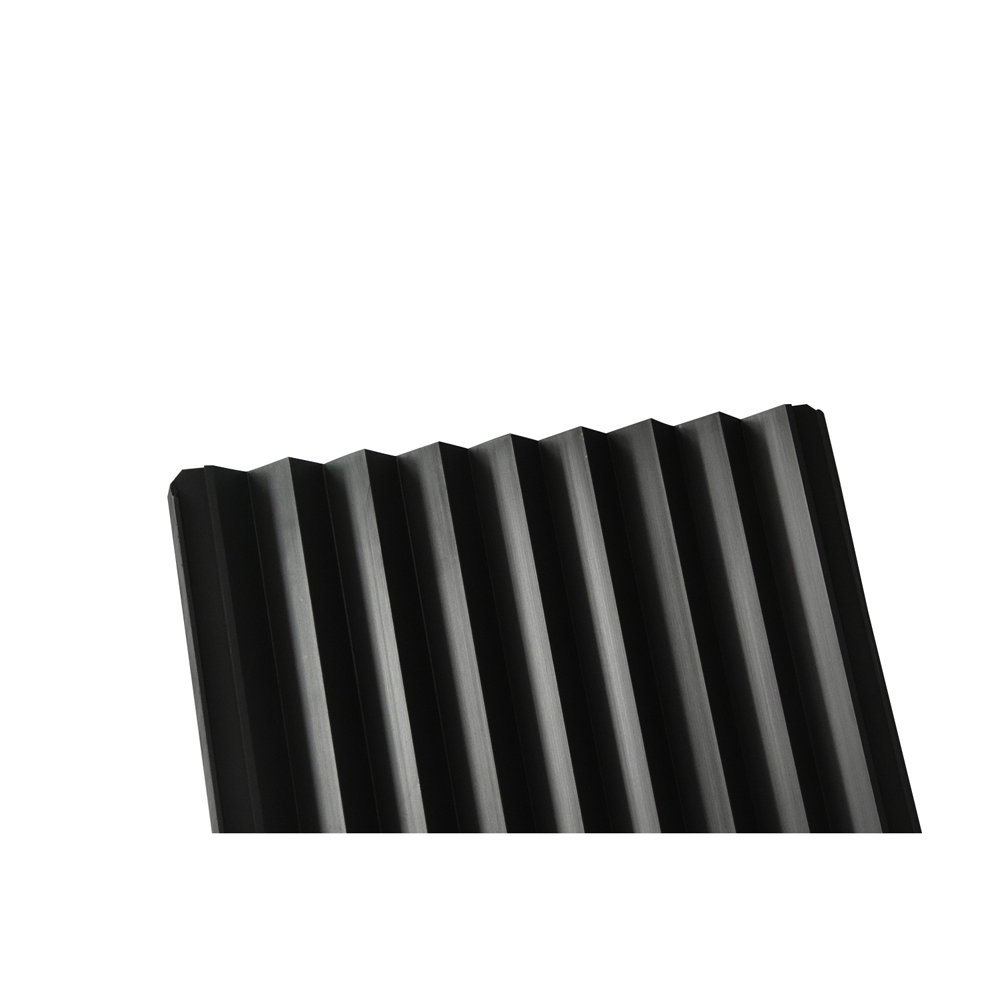

Primer plano del borde con ranura en V

▍ Ventajas clave del producto

1. La distribución uniforme del flujo de gas mejora el rendimiento del recubrimiento. Los canales de flujo paralelos en la superficie de la placa dispersan el gas de reacción en capas, asegurando una velocidad de flujo de gas constante a través de la superficie de la oblea. Esto mantiene las desviaciones del espesor de deposición de la película dentro de ±2%, lo que resulta en una mejora del rendimiento de más del 15% en comparación con las placas planas de grafito sin canales, lo que reduce significativamente los costos de producción de los clientes.

2. La resistencia a altas temperaturas y al choque térmico garantizan un rendimiento estable en condiciones de vacío. Resiste temperaturas de hasta 3000 °C en un ambiente de vacío y no se agrieta, deforma ni deforma durante ciclos de temperatura repetidos, lo que lo hace adecuado para modos de producción intermitente y continuo de 24 horas en equipos CVD.

3. Alta resistencia a la corrosión ácida y alcalina; compatible con diversos gases de proceso. Resistente a la corrosión por hidrógeno, argón, silano y diversos haluros; no se erosionará ni se pulverizará en ambientes gaseosos corrosivos. Adecuado para una amplia gama de procesos de recubrimiento, incluidos carburo de silicio, nitruro de galio y películas de óxido.

4. Fabricación personalizada de gama completa para adaptarse a todos los modelos de equipos. No hay restricciones en cuanto a la longitud, el ancho, el grosor o los patrones de las ranuras de la hoja. Ya sea para pequeños prototipos de laboratorio, hornos a escala piloto o equipos de deposición de CVD a gran escala para producción en masa, podemos proporcionar placas de grafito mecanizadas personalizadas con ranuras dedicadas, eliminando la necesidad de que los clientes se conformen con piezas estándar genéricas.

5. Un conjunto completo de informes de inspección de calidad originales del fabricante garantiza un cumplimiento de las exportaciones sin preocupaciones. Cada lote de placas de grafito ranuradas viene con informes de pruebas físicas y químicas de terceros, que incluyen datos sobre densidad, contenido de cenizas, resistencia a la flexión y coeficientes de conductividad eléctrica y térmica, cumpliendo con los estándares de inspección y auditoría de calidad de las cadenas de suministro de fabricantes de semiconductores extranjeros.

6. Capacidad de producción estable; Aceptamos pedidos de todos los tamaños. Los pedidos de muestra comienzan con una sola pieza, mientras que nuestra capacidad de producción mensual para pedidos al por mayor es de 50.000 unidades. Las placas de grafito ranuradas con especificaciones estándar se entregan en un plazo de 7 a 10 días, y las placas ranuradas complejas con formas personalizadas se procesan en un plazo de 12 a 15 días hábiles.

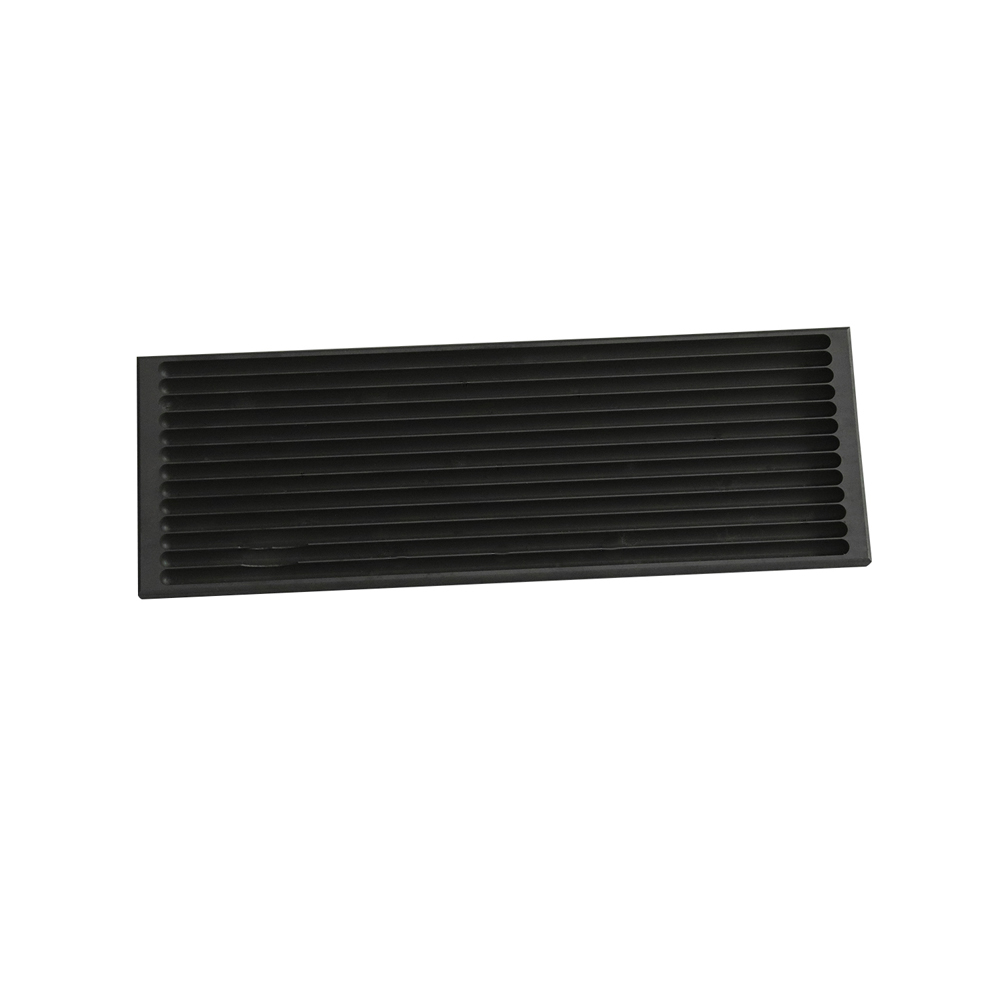

Placa larga de ranura estrecha

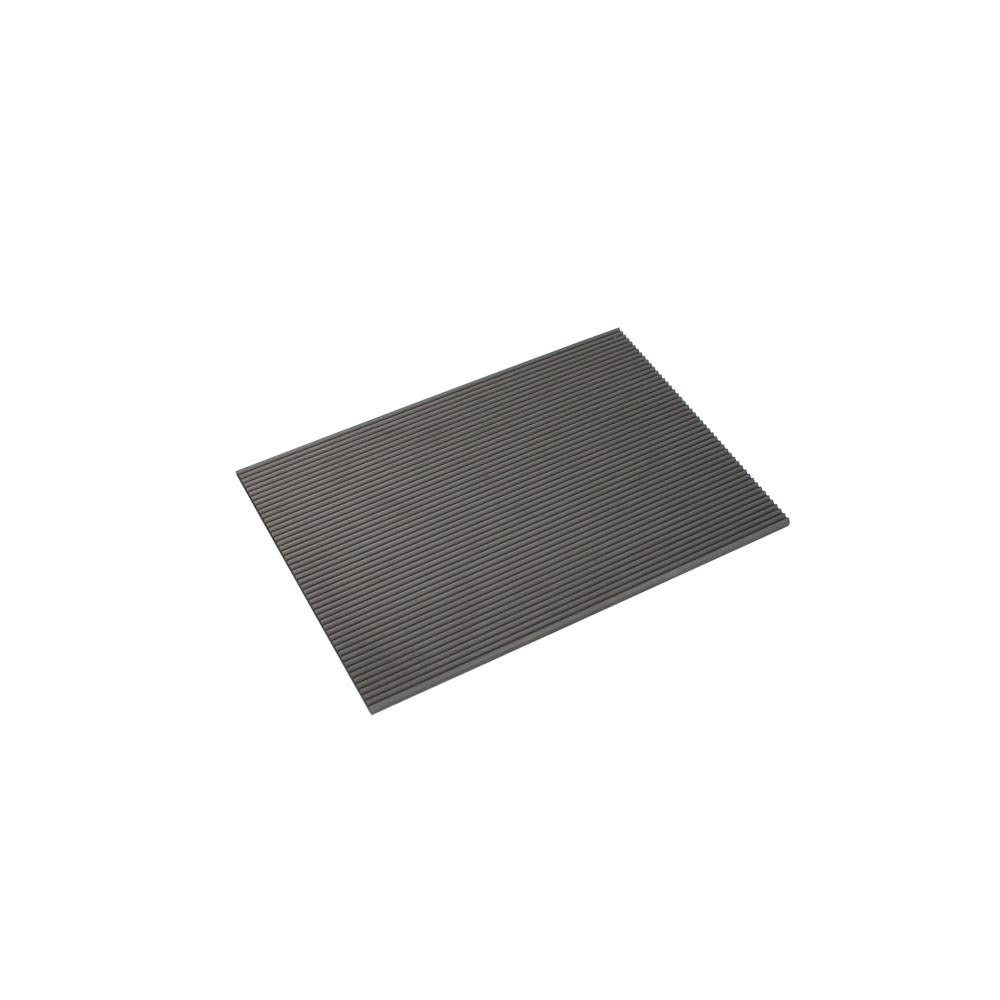

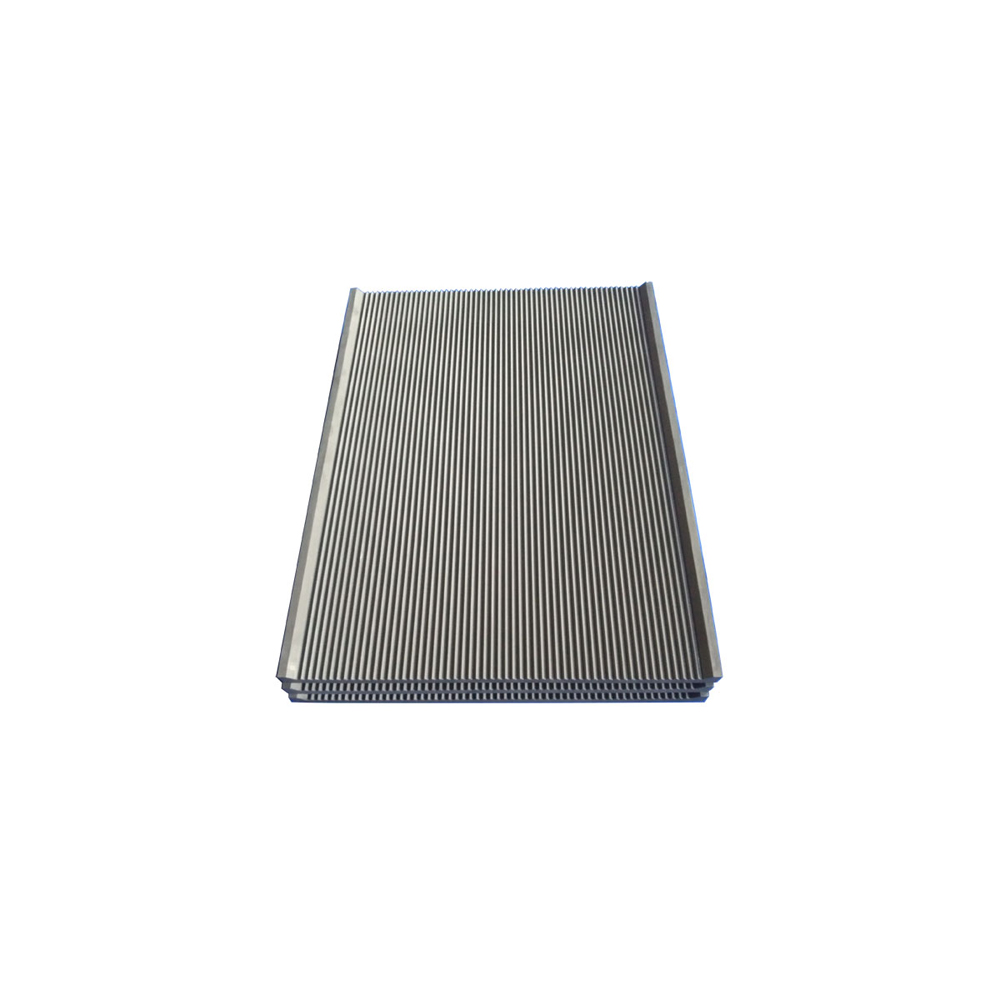

Panel de ranura ultrafina

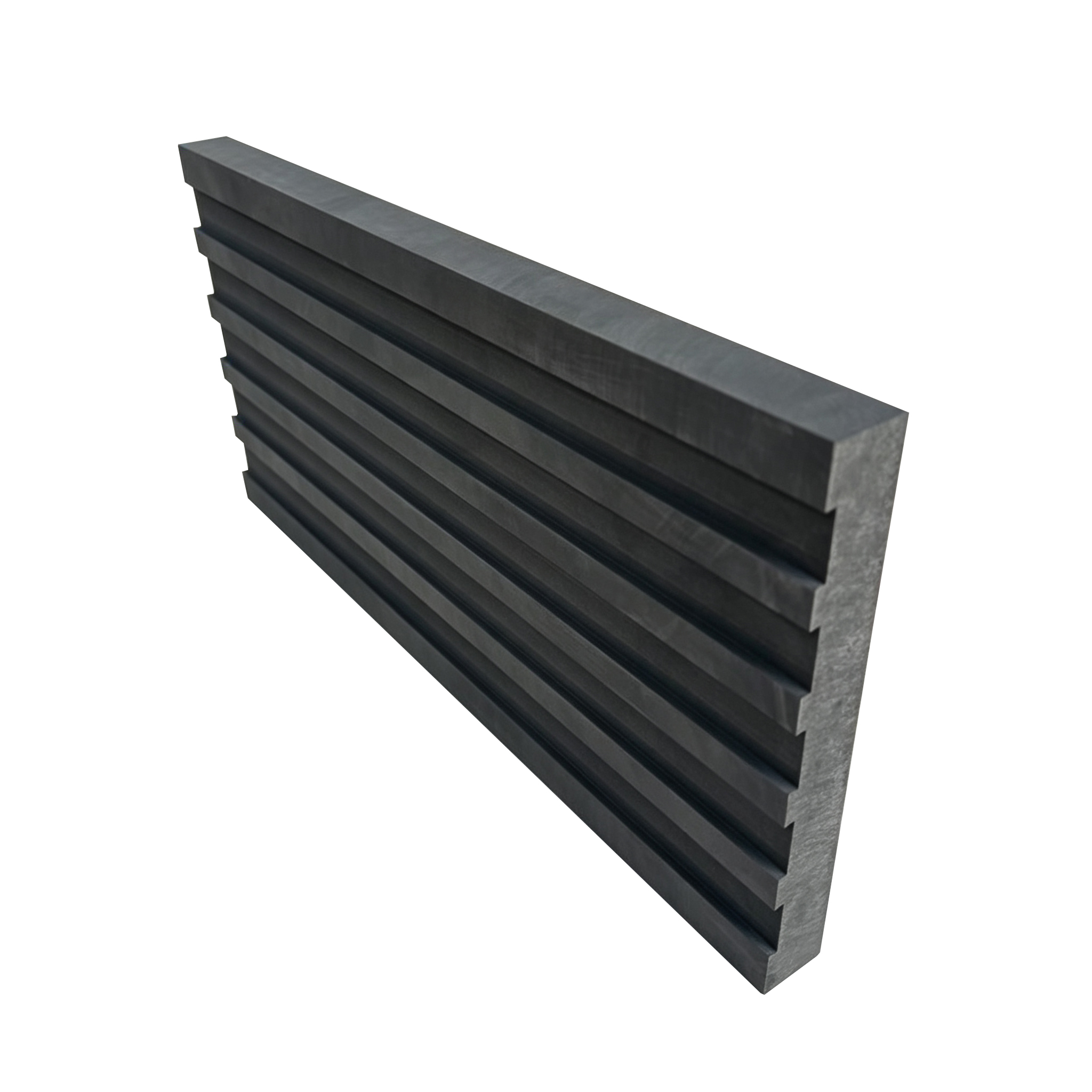

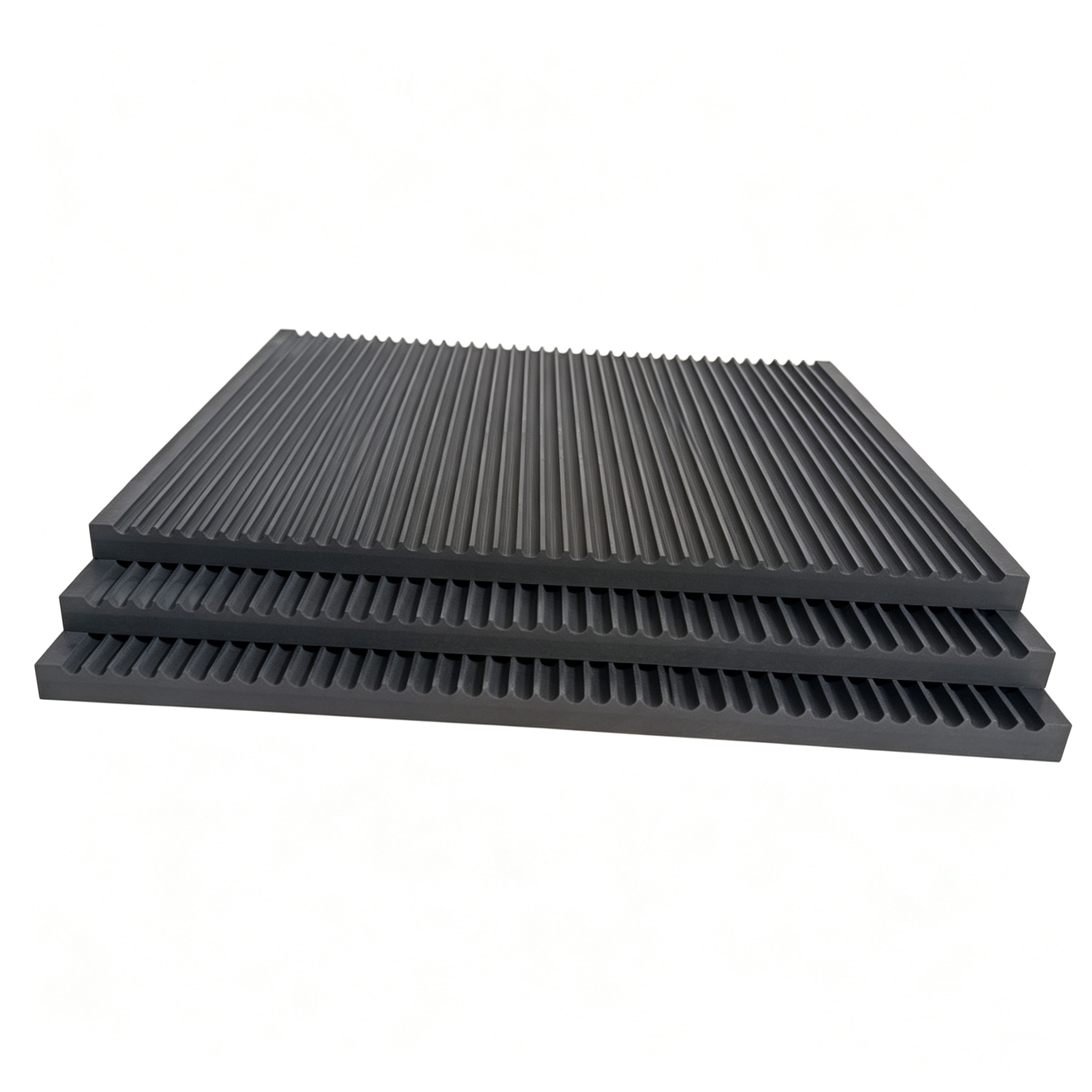

Placa gruesa de ranura ancha

▍ Especificaciones del producto

Las siguientes son especificaciones técnicas típicas; La personalización también está disponible según los requisitos del cliente.

Especificaciones personalizadas para láminas y ranuras

1. Dimensiones de la lámina: Las dimensiones máximas mecanizables son 1200 × 800 mm (largo × ancho), con un espesor de 3 a 50 mm;

2. Tipos de ranuras: ranuras rectangulares anchas, ranuras de dientes finos, ranuras trapezoidales de guía de flujo y ranuras compuestas segmentadas de diferentes profundidades;

3. Parámetros de ranura: ancho de ranura de 0,5 a 20 mm, profundidad de ranura de 1 a 15 mm, espaciado de ranura personalizado según sea necesario;

4. Formas de paneles: Se pueden procesar paneles rectangulares estándar, paneles de esquinas redondeadas y paneles de grafito con cortes y ranuras con formas personalizadas.

▍ Escenarios de aplicación de productos y sus ventajas

• Sistema CVD (deposición química de vapor)

Se utiliza para el crecimiento de películas delgadas, deposición de capas de pasivación y recubrimiento de óxido de silicio/nitruro de silicio.

Ventajas: Los canales de flujo uniforme equilibran el flujo de gas, mejorando el rendimiento de viruta. Los sustratos de pureza ultraalta                           evitan   la contaminación de las virutas.

• Equipo CVD para recubrimiento al vacío de lentes ópticas

Adecuado para recubrimientos de película fina de vidrio óptico, lentes y lentes infrarrojas

Ventajas: Un diseño de ranura fina y poco profunda reduce el riesgo de rayar la lente; el grafito de alta pureza evita la lixiviación de impurezas que podrían causar opacidad en las lentes; La estabilidad térmica a alta temperatura garantiza una aberración cromática constante en todo el revestimiento.

• Horno CVD de vacío de laboratorio a pequeña escala para investigación

Diseñado específicamente para investigación y desarrollo de nuevos materiales y experimentación de películas delgadas en universidades e instituciones de investigación.

Ventajas: Admite personalización para tamaños pequeños y ranuras especiales de formas irregulares; permite la creación rápida de prototipos de muestras individuales; permite ajustar los niveles de pureza del grafito para cumplir con los requisitos de I+D.

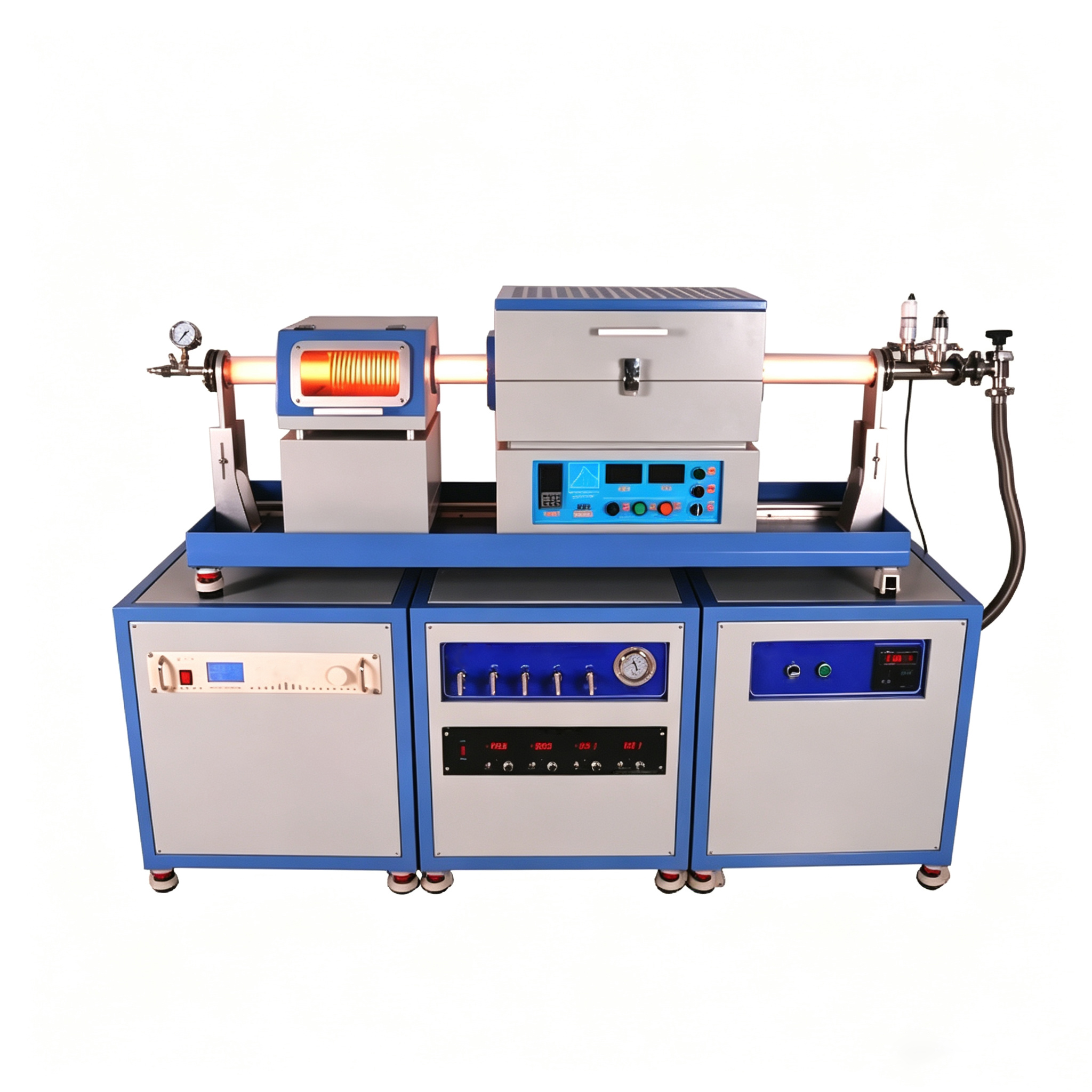

Horno de tubo CVD

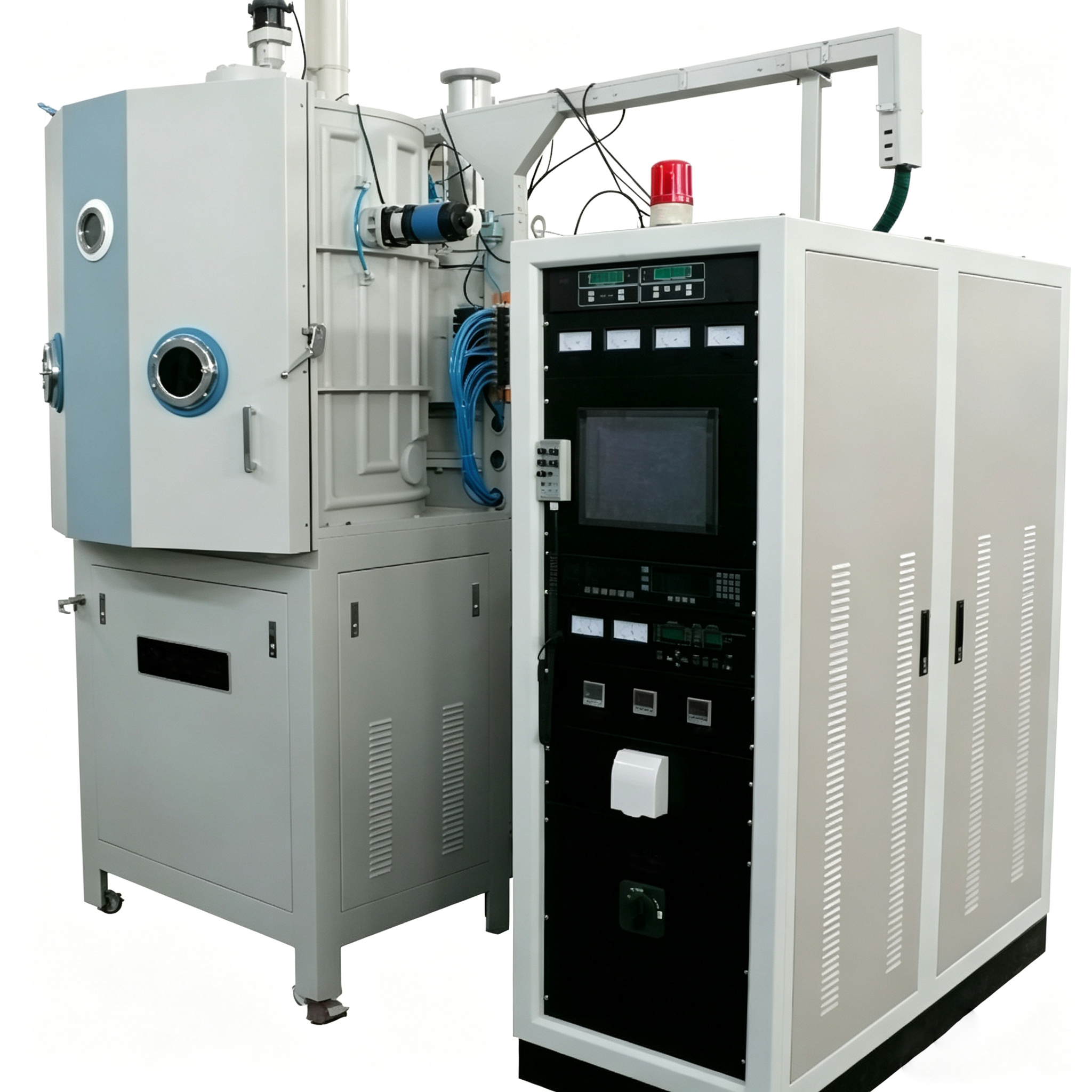

Recubrimiento óptico CVD

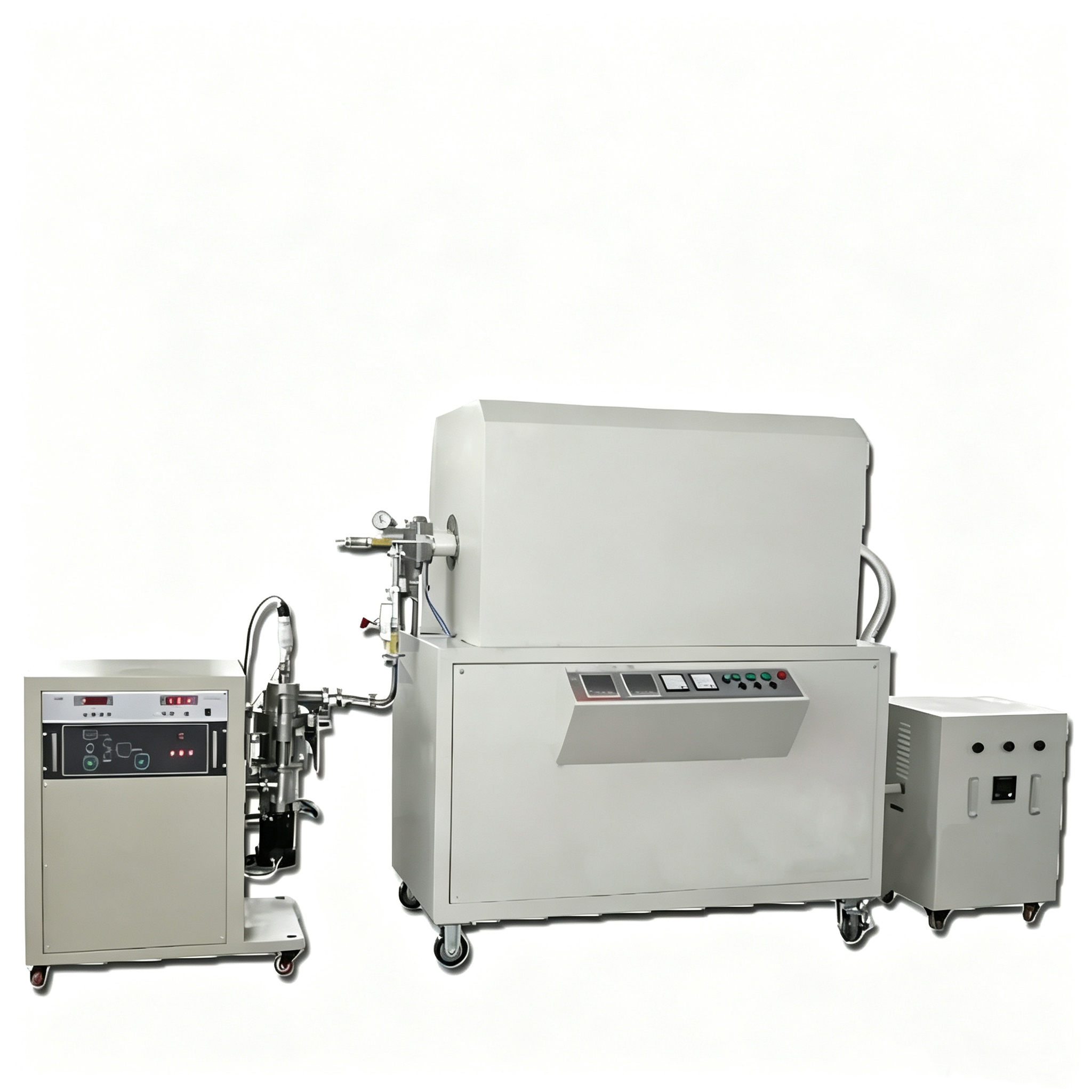

Reactor CVD de laboratorio

▍ Embalaje y Logística

1. Protección interior: Completamente encerrado en plástico de burbujas individual, con acolchado de espuma suave en las áreas ranuradas para evitar golpes, rayones y daños a las paredes y esquinas de las ranuras durante el transporte;

2. Embalaje exterior: Caja de madera contrachapada espesa con particiones internas fijas y un revestimiento laminado resistente a la humedad y al agua, adecuada para la exportación por transporte marítimo y aéreo;

3. Soporte logístico: admite transporte marítimo de contenedores completos, transporte aéreo de paquetes pequeños y envío exprés internacional (DHL/FedEx/UPS). Las cajas de madera vienen con marcas de envío, listas de empaque e informes de pruebas de materiales para agilizar el despacho de aduana;

4. Ventajas de protección: El grafito es un material quebradizo; El embalaje acolchado personalizado evita daños durante el transporte de larga distancia, lo que reduce las pérdidas por entregas en el extranjero y los costos posventa.

▍ Preguntas frecuentes

• P1: En comparación con las placas de grafito planas estándar, ¿cuáles son las ventajas clave de las placas de grafito ranuradas en equipos CVD?

  R1: Las placas de grafito planas estándar pueden provocar una acumulación localizada de gas dentro del horno, lo que da como resultado un espesor de recubrimiento desigual en las obleas de silicio. Por el contrario, las placas de grafito ranuradas utilizan canales superficiales para distribuir uniformemente los gases del proceso, asegurando un recubrimiento uniforme en todo el sustrato. Además, la estructura ranurada aumenta el área de disipación de calor, lo que reduce la tasa de oxidación localizada a alta temperatura y extiende efectivamente la vida útil.




• P2: ¿Se pueden personalizar los patrones de ranura según los dibujos CAD proporcionados por los clientes?

  R2: Absolutamente. Los clientes pueden proporcionar dibujos de equipos, muestras o parámetros de dimensiones de ranura; cualquiera de estos será suficiente. Nuestros ingenieros técnicos prepararán un plano de confirmación del mecanizado y la producción comenzará sólo después de la verificación. Podemos personalizar ranuras compuestas complejas y placas de formas irregulares.




• P3: ¿Esta placa de grafito ranurada puede someterse a un tratamiento antioxidante? ¿Es significativo el desgaste durante la producción en masa a largo plazo?

  R3: Podemos proporcionar un tratamiento especializado de recubrimiento de impregnación antioxidante a alta temperatura y vacío. Después del tratamiento, la vida útil de la placa de grafito ranurada se prolonga en un 40 % en funcionamiento continuo a 2000 °C. En comparación con el grafito industrial común en el mercado, nuestro sustrato de alta pureza tiene una porosidad más baja, lo que dificulta que los gases penetren en el interior, y el ciclo de reemplazo se duplica en condiciones normales de producción en masa.




• P4: ¿Cómo se comporta la placa de grafito ranurada en términos de resistencia a la corrosión? ¿Con qué gases de proceso es compatible?

  R4: El material base en sí ofrece una excelente resistencia a ácidos, álcalis y haluros. Es compatible con silano, hidrógeno, argón, nitrógeno y diversas fuentes de fase de vapor organometálicas, lo que cumple con los requisitos de la gran mayoría de entornos de gases de proceso CVD en aplicaciones de semiconductores y recubrimientos ópticos.




• P5: ¿Las placas de grafito ranuradas son propensas a romperse durante el envío y cómo se manejan los artículos dañados?

  R5: Todas las placas de grafito ranuradas están protegidas con embalajes multicapa que consisten en plástico de burbujas individual, cajas de cartón y cajones de madera contrachapada, con esquinas y bordes reforzados. Si se producen daños durante el envío, simplemente proporcione fotografías del daño para recibir un reemplazo gratuito. Los pedidos en el extranjero cuentan con el respaldo de un completo servicio posventa.
