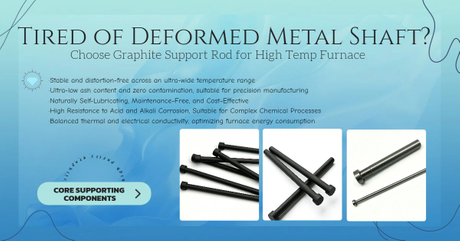

¿Estás cansado del eje metálico deformado? Elija varilla de soporte de grafito para horno de alta temperatura

¿Qué es una varilla de soporte de grafito?

Las varillas de soporte de grafito son componentes de soporte de carga de eje largo mecanizados con precisión mediante CNC a partir de una sola pieza de grafito de alta pureza producida mediante prensado isostático. A diferencia de los sujetadores de grafito, que se utilizan únicamente para asegurar piezas pequeñas, estas varillas desempeñan un papel central en la elevación, rotación y soporte de la transmisión de carga de crisoles de cuarzo, moldes de sinterización y accesorios de herramientas dentro de hornos de alta temperatura. Los ejes de soporte tradicionales de acero inoxidable y aleación de metal de alta temperatura son muy propensos a la expansión térmica y la flexión, la oxidación y la descamación, y a la fractura por fluencia en condiciones de ciclos de alta temperatura superiores a 1000 °C. Las impurezas metálicas también pueden contaminar la materia prima de silicio y las piezas de trabajo de aleaciones de precisión, lo que obliga a las empresas a cerrar operaciones con frecuencia para reemplazar piezas, aumentando así las pérdidas de producción y los costos de operación y mantenimiento. Por el contrario, las varillas de soporte de grafito, aprovechando las propiedades físicas y químicas estables del grafito, mantienen su resistencia estructural sin degradación incluso en entornos de temperaturas ultraaltas de 2200 °C en condiciones de vacío o gas inerte. Sirven como componentes centrales en campos térmicos de alta temperatura en las industrias fotovoltaica, de semiconductores, de tratamiento térmico al vacío, química y metalúrgica.

¿Por qué las varillas de soporte de grafito son la opción preferida para soportes de hornos de alta temperatura?

En campos de fabricación de alta gama, como la extracción de silicio monocristalino, el tratamiento térmico al vacío y la sinterización por pulvimetalurgia, la estabilidad del sistema de campo térmico determina directamente la calidad del producto. Como "esqueleto" del campo térmico, las varillas de soporte deben mantener su resistencia mecánica y precisión dimensional durante períodos prolongados en ambientes no oxidantes a temperaturas superiores a 2000°C.

Aunque los componentes de soporte metálicos tradicionales (varillas de molibdeno y tungsteno) ofrecen una alta resistencia, adolecen de tres defectos críticos:

1. Oxidación y fragilidad a alta temperatura: las aleaciones de molibdeno se oxidan rápidamente en ambientes que contienen oxígeno por encima de 600 °C, formando óxidos volátiles en la superficie que conducen a un adelgazamiento continuo de la sección transversal y una caída precipitada de la resistencia. Incluso cantidades mínimas de oxígeno residual (<10 ppm) en un horno de vacío pueden acortar significativamente la vida útil de las barras de molibdeno.

2. Desajuste de expansión térmica: el coeficiente de expansión térmica del molibdeno (5,2×10⁻⁶/°C) es aproximadamente el doble que el del grafito. Durante el calentamiento desde temperatura ambiente hasta 1450 °C, la expansión lineal de una varilla de molibdeno es el doble que la de una varilla de grafito, lo que provoca una grave falta de coincidencia de tensión térmica con componentes como crisoles de cuarzo y calentadores de grafito, lo que puede causar la ruptura del crisol o la deformación del calentador.

3. Riesgo de contaminación por metales: a altas temperaturas, las varillas de molibdeno liberan trazas de iones de molibdeno. Para el crecimiento de silicio monocristalino de grado semiconductor (que requiere impurezas metálicas <0,1 ppb), este nivel de contaminación es inaceptable. Una empresa fotovoltaica sufrió una vez pérdidas directas superiores a un millón de yuanes debido a una resistividad anormal en un lote completo de material de silicio causada por la contaminación de las columnas de soporte de molibdeno.

Por el contrario, las varillas de soporte de grafito de alta pureza, con sus tres ventajas principales (estabilidad a temperaturas ultraaltas, expansión térmica extremadamente baja y cero contaminación metálica), se han convertido en la configuración estándar en las industrias globales de semiconductores y tratamientos térmicos de alta gama.

Cinco ventajas clave de rendimiento de las varillas de soporte de grafito isostático

1. Estable y sin distorsiones en un rango de temperatura ultra amplio: el grafito prensado isostático presenta una densidad interna uniforme y un coeficiente de expansión térmica extremadamente bajo. Puede funcionar de forma continua a 2200 °C durante períodos prolongados en vacío o en entornos protegidos con argón. Los ciclos repetidos de choque térmico no causarán grietas ni flexiones, lo que reducirá significativamente el tiempo de inactividad del equipo para mantenimiento y extenderá la vida útil del campo térmico del horno entre 3 y 5 veces.

2. Contenido de cenizas ultrabajo y contaminación cero, adecuados para la fabricación de precisión: las varillas de soporte de grafito diseñadas específicamente para las industrias fotovoltaica y de semiconductores están fabricadas a partir de materias primas con un contenido de cenizas ultrabajo de 10 ppm. No lixivian impurezas de metales pesados, lo que garantiza que los procesos de extracción de cristales y recocido de obleas no contaminen la masa fundida de silicio ni los sustratos de los chips. Esto reduce efectivamente la tasa de defectos de los productos terminados y cumple plenamente con los estándares de producción de salas blancas.

3. Naturalmente autolubricante, sin mantenimiento y rentable: la estructura cristalina en capas del grafito proporciona una autolubricación inherente. La varilla de soporte gira y se mueve hacia arriba y hacia abajo suavemente con el manguito de grafito y la tuerca sin atascarse, lo que elimina la necesidad de lubricante adicional. Esto evita la contaminación de las piezas de trabajo causada por la evaporación del aceite a alta temperatura y reduce los costos de mano de obra y mantenimiento a largo plazo.

4. Alta resistencia a la corrosión ácida y alcalina, adecuado para procesos químicos complejos: el grafito es altamente inerte químicamente y puede resistir ácidos fuertes, álcalis fuertes, vapores corrosivos de alta temperatura y erosión de metales fundidos. No se oxidará, sufrirá picaduras ni perforará durante el uso a largo plazo en hornos de procesamiento químico, fundición y sinterización de metales no ferrosos, extendiendo el ciclo de revisión varias veces en comparación con los ejes metálicos.

5. Conductividad térmica y eléctrica equilibrada, optimizando el consumo de energía del horno: La conductividad térmica y eléctrica uniforme y estable del material ayuda a equilibrar la distribución de temperatura dentro del horno, evitando el sobrecalentamiento localizado y el desperdicio de piezas de trabajo. Al mismo tiempo, garantiza una conducción estable de la corriente eléctrica, lo que reduce el consumo de energía durante el calentamiento del horno industrial y mejora la eficiencia de producción de toda la línea de producción.

¿Cómo elegir las varillas de soporte de grafito adecuadas para su modelo de horno?

La selección incorrecta es la causa principal de fallas prematuras en las barras de soporte de grafito. Ningheda New Material recomienda seguir este proceso de toma de decisiones de cuatro pasos para la selección:

Paso 1: Determine la temperatura y atmósfera máximas de funcionamiento

Paso 2: Evaluar la carga y el método de aplicación de la carga

• Cargas estáticas (p. ej., soportes de crisol): seleccione según la resistencia a la compresión, con un factor de seguridad de ≥2.

• Cargas dinámicas (p. ej., accionamientos de varilla de empuje): seleccione según la resistencia a la flexión, con un factor de seguridad de ≥3, y verifique la vida a la fatiga.

• Estrés térmico (ciclos frecuentes de temperatura): Dar prioridad a materiales Clase A con un bajo coeficiente de expansión térmica (CTE).

Paso 3: especificar los requisitos de pureza

• Industria General: Contenido de cenizas < 600 ppm; el costo es la máxima prioridad

• Fotovoltaica/LED: Contenido de cenizas < 300 ppm; equilibrar costo y rendimiento

• Semiconductor/Aeroespacial: Contenido de cenizas < 50 ppm; El rendimiento es la máxima prioridad, seguido del coste.

Paso 4: Confirmar las dimensiones y los requisitos de mecanizado

Las capacidades de procesamiento de Ningheda New Material cubren:

¿Por qué elegir nuestras varillas de soporte de grafito?

Jiangxi Ningheda New Material tiene casi 10 años de experiencia en el mecanizado de precisión de materiales de carbono y grafito, y se especializa en la producción de componentes de grafito para los campos térmicos de hornos industriales de alta temperatura. En comparación con nuestros competidores, poseemos cinco ventajas competitivas fundamentales:

1. Control de calidad de la materia prima: Tenemos nuestros propios canales de adquisición de palanquillas de grafito de alta pureza y probamos cada lote para determinar la densidad y el contenido de cenizas para eliminar materiales base porosos, impuros o de calidad inferior;

2. Taller de mecanizado de precisión: Equipados con centros de mecanizado CNC multieje, producimos estructuras complejas escalonadas y de cabeza esférica en una sola pieza, eliminando la necesidad de ensamblaje secundario y garantizando una capacidad de carga más estable;

3. Inspección de calidad de extremo a extremo: Cada producto terminado se inspecciona individualmente para determinar la precisión dimensional, el acabado de la superficie y la integridad interna sin grietas, y se envía con un informe de prueba del material;

4. Soporte técnico dedicado: los ingenieros brindan consultas gratuitas para recomendar el material de grafito óptimo y las dimensiones de la varilla de soporte según la temperatura de la cámara del horno, el nivel de vacío y la capacidad de carga del cliente;

5. Exportación y entrega global: los productos se exportan a instalaciones fotovoltaicas y de tratamiento térmico en Europa, América y el sudeste asiático. Respaldamos el envío marítimo, aéreo y ferroviario, proporcionamos documentación completa de despacho de aduanas y ofrecemos envío de muestras gratuito para pruebas.

Preguntas frecuentes

P1: ¿Cuál es la diferencia fundamental entre las varillas de soporte de grafito y los tornillos de fijación de grafito?

R1: Las funciones de los dos no son intercambiables. Los tornillos de grafito se utilizan exclusivamente para la fijación roscada de piezas pequeñas; son de longitud corta y no soportan cargas pesadas. Las varillas de soporte de grafito, por otro lado, son componentes estructurales largos que soportan cargas y desempeñan un papel central en la elevación, rotación y transmisión de crisoles y herramientas. Deben soportar continuamente cargas mecánicas pesadas y son componentes estructurales centrales del horno.

P2: ¿Cuál es la temperatura máxima que pueden soportar las varillas de soporte de grafito?

R2: En atmósferas protectoras inertes de vacío, nitrógeno o argón, pueden funcionar de forma continua y estable a 2200 °C durante períodos prolongados; en ambientes desprotegidos y oxidados por el aire, la temperatura de funcionamiento recomendada es ≤600°C. Para condiciones oxidantes, los modelos con recubrimientos antioxidantes se pueden personalizar para extender la vida útil.

P3: ¿El uso de varillas de soporte de grafito en un horno monocristalino contaminará el material del lingote de silicio?

R3: Los modelos diseñados específicamente para aplicaciones fotovoltaicas utilizan grafito de alta pureza (10 ppm) con muy bajo contenido de cenizas y niveles extremadamente bajos de impurezas de metales pesados. Ninguna impureza se filtra en el silicio fundido a altas temperaturas, por lo que no causarán resistividad anormal en los lingotes ni defectos de punto negro.

P4: Si no hay tamaños estándar, ¿pueden fabricarlos a medida según los dibujos CAD del equipo?

R4: Apoyamos la fabricación personalizada de planos completos para diseños no estándar, incluidos ejes escalonados, diseños de cabeza esférica y varillas de soporte de grafito de forma irregular de varios pasos. También ofrecemos juegos completos de accesorios, como fundas de grafito y bases de soporte a juego.

P5: ¿A qué países ha exportado sus productos?

R5: Los productos de Ningheda New Material se han exportado a más de 20 países, incluidos Alemania, Estados Unidos, Tailandia, Corea del Sur, Canadá, Rusia y Brasil. Contamos con amplia experiencia en despacho de aduanas y logística de exportación.

Si está buscando componentes de transmisión duraderos, de baja contaminación y de larga duración para hornos de extracción de monocristal, hornos de tratamiento térmico al vacío o equipos de sinterización metalúrgica, y si los ejes de soporte de metal tradicionales con frecuencia se deforman y se convierten en chatarra, lo que aumenta los costos de producción, proporcione la siguiente información y le brindaremos una cotización detallada y una solución técnica dentro de las 24 horas:

• Temperatura y atmósfera de funcionamiento (¿vacío/Ar/N₂/aire?)

• Dimensiones de la varilla de soporte (diámetro × longitud) o dibujos técnicos

• Requisitos de carga (¿carga estática? ¿Hay cargas de impacto?)

• Requisitos de pureza (¿general <500 ppm/alta pureza <50 ppm/pureza ultraalta <10 ppm?)

• Cantidad de compra y destino de entrega
