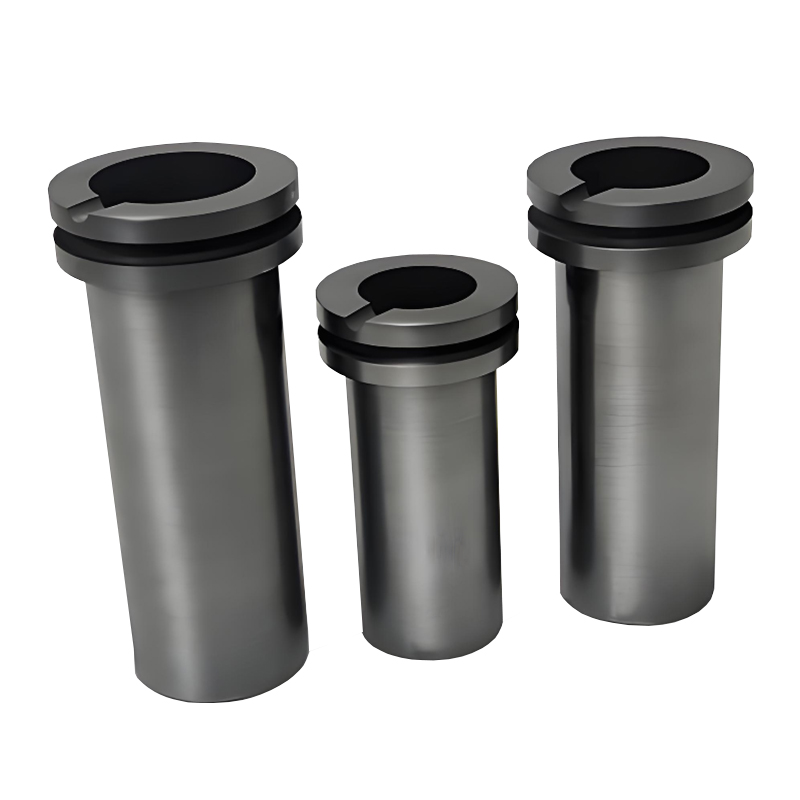

Crisoles de grafito de doble anillo de alta pureza | Contenedores resistentes a golpes térmicos diseñados específicamente para la fundición de metales preciosos | Hecho a medida por NHD

▍ Descripción del producto: ¿Qué es un crisol de grafito de doble anillo?

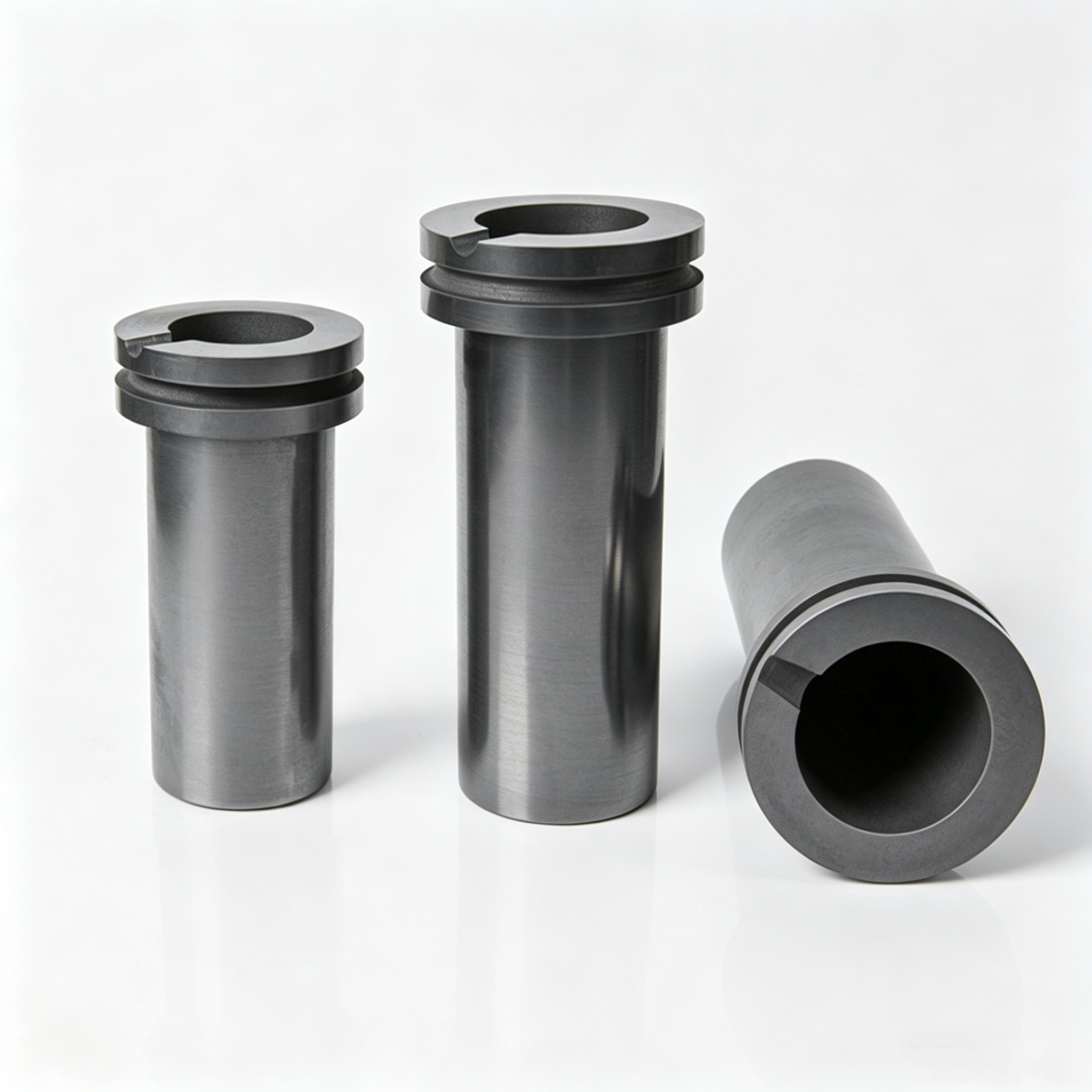

El crisol de grafito de doble anillo es un recipiente de fundición con un diseño estructuralmente optimizado basado en el crisol tradicional de un solo anillo. Su nombre deriva de su diseño único de 'doble anillo': un anillo de tope (anillo de vertido) que sobresale hacia afuera en la parte superior y un anillo de soporte (anillo de base) en la parte inferior, con la cámara de fundición ubicada entre los dos anillos. Esta estructura no es simplemente una mejora cosmética sino un diseño de ingeniería que aborda los desafíos operativos prácticos encontrados durante la fundición de metales preciosos.

Funciones del anillo de retención superior:

· Proporciona una superficie de agarre estable al verter metal fundido, lo que permite una operación segura con pinzas de crisol estándar

· Evita que el metal fundido fluya por la pared exterior, lo que reduce la pérdida de metal y los riesgos de seguridad.

· Sirve como referencia de posicionamiento dentro del horno, asegurando que el crisol permanezca centrado durante el calentamiento.

Funciones del anillo de soporte inferior:

· Expande el área de soporte inferior, baja el centro de gravedad y evita que el crisol se vuelque durante el vertido

· Crea una zona de acoplamiento electromagnético estable dentro del horno de inducción, mejorando la eficiencia de calentamiento

· Absorbe las tensiones de expansión térmica en el fondo, reduciendo el riesgo de agrietamiento del fondo causado por el rápido enfriamiento y calentamiento.

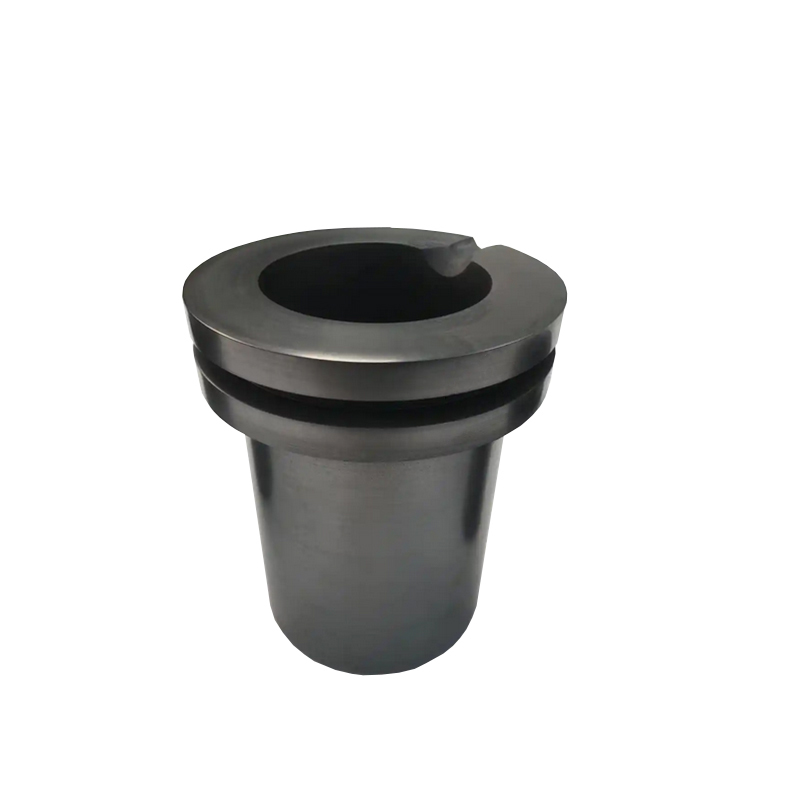

Crisol de grafito de 1 kg.

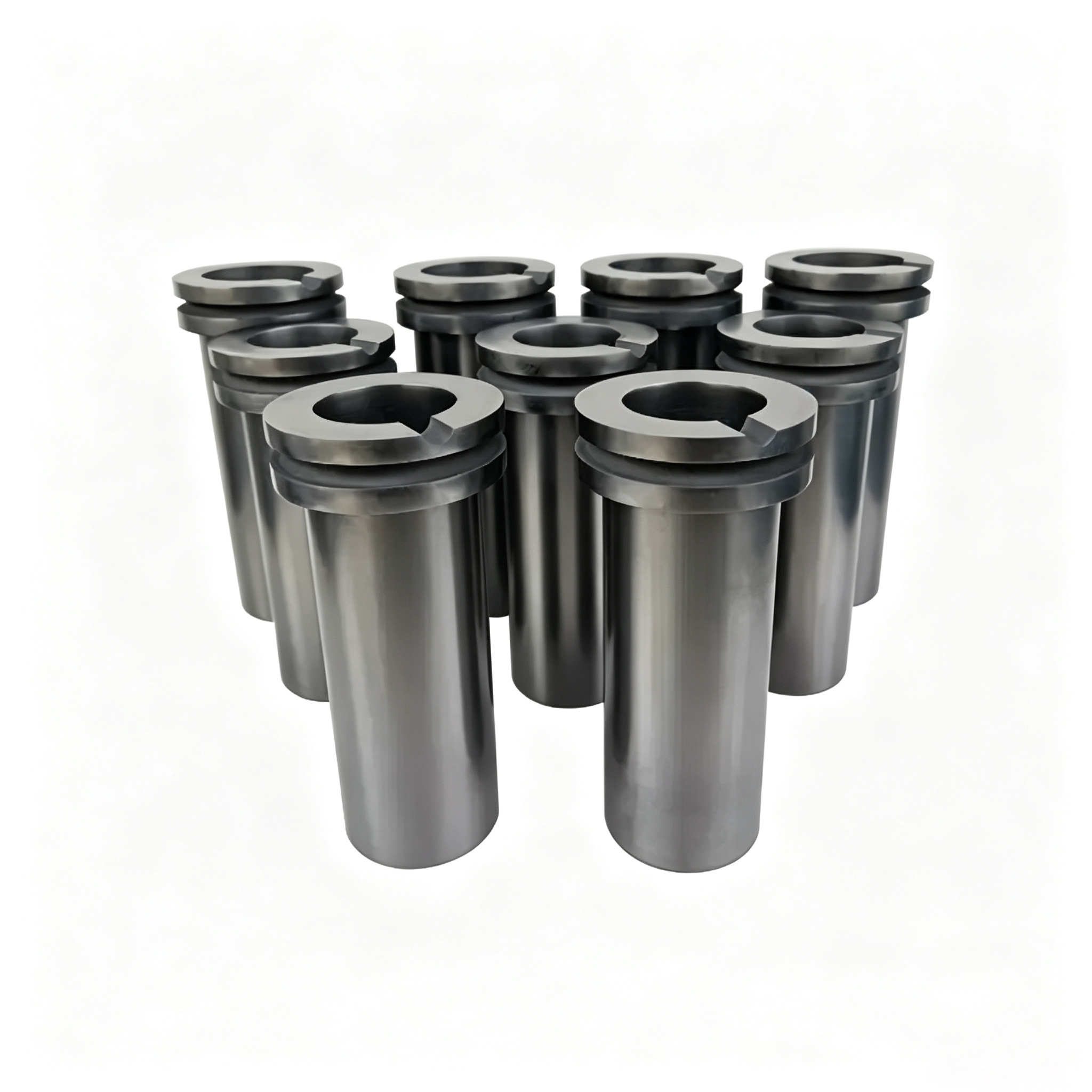

Juego de crisol de doble anillo

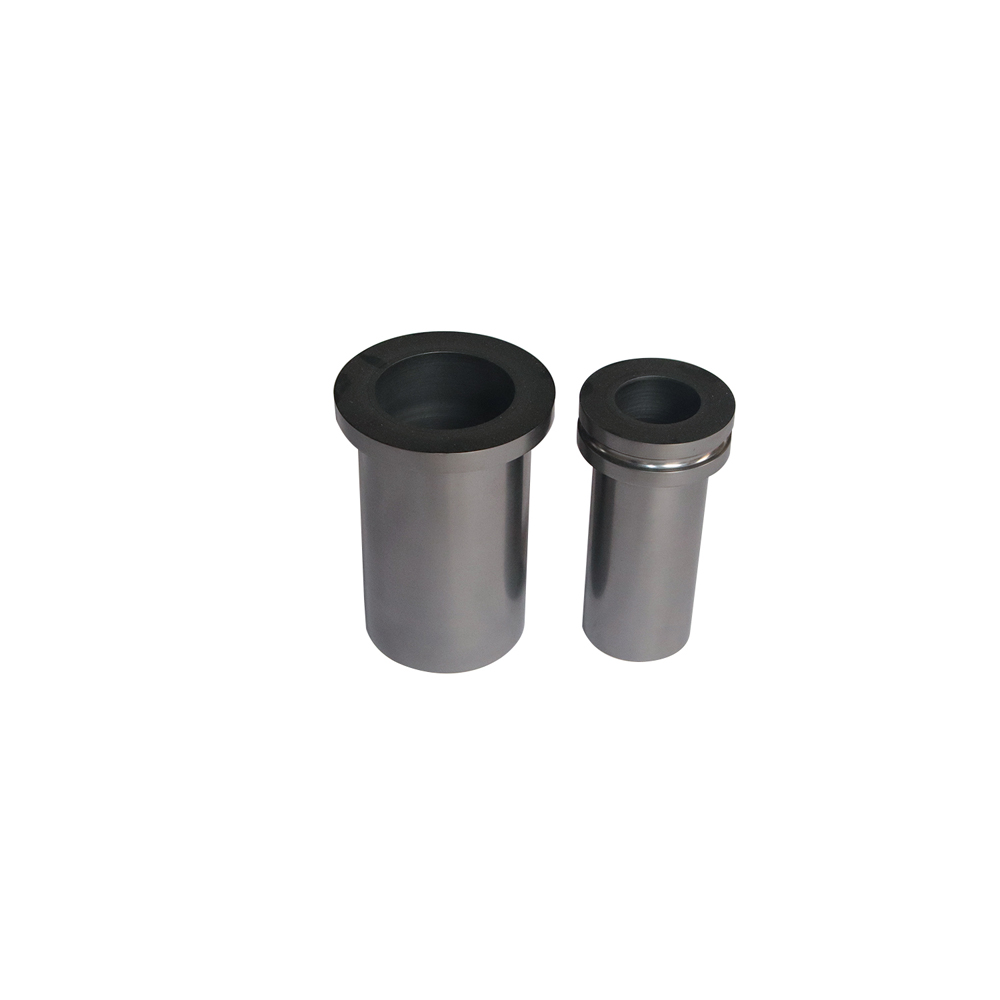

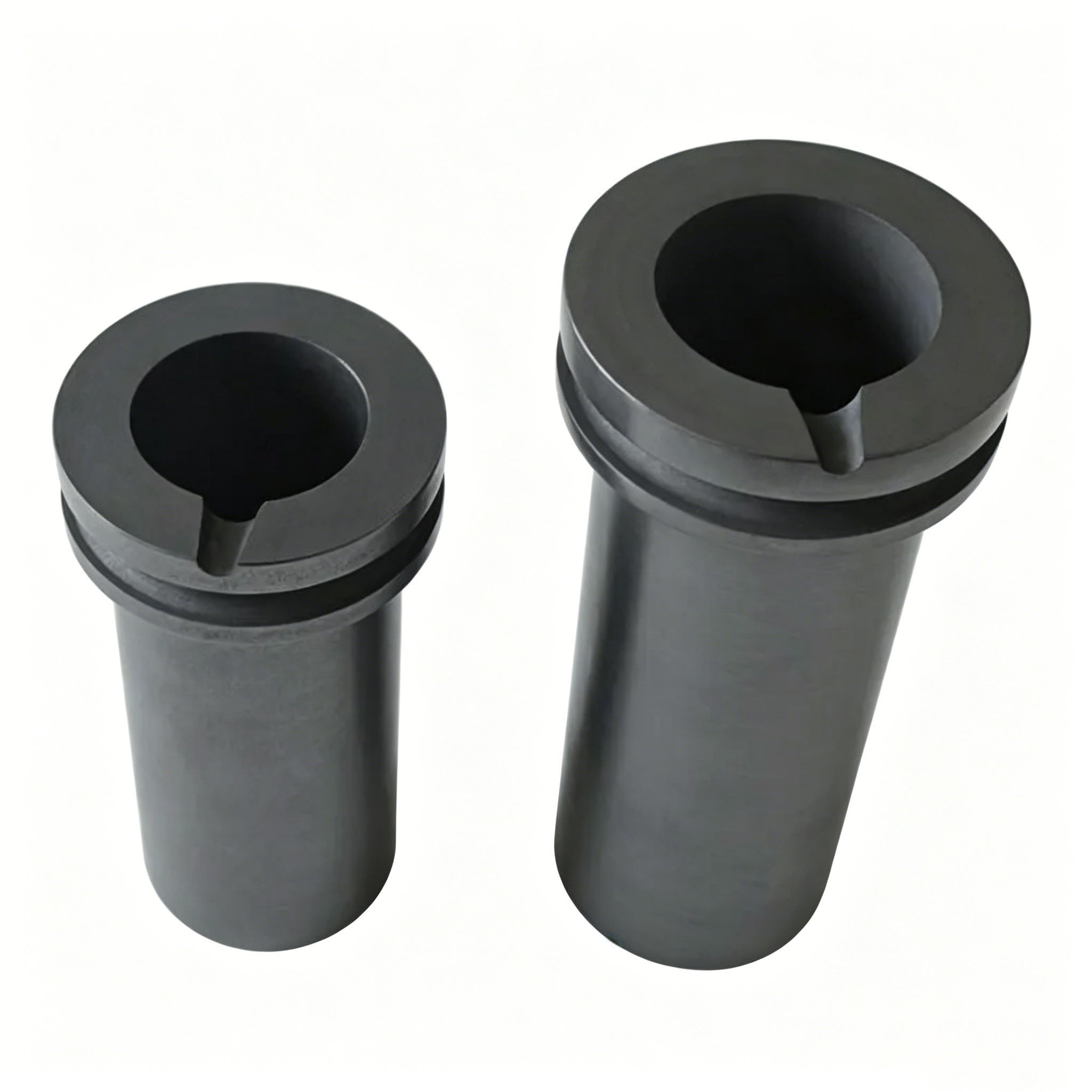

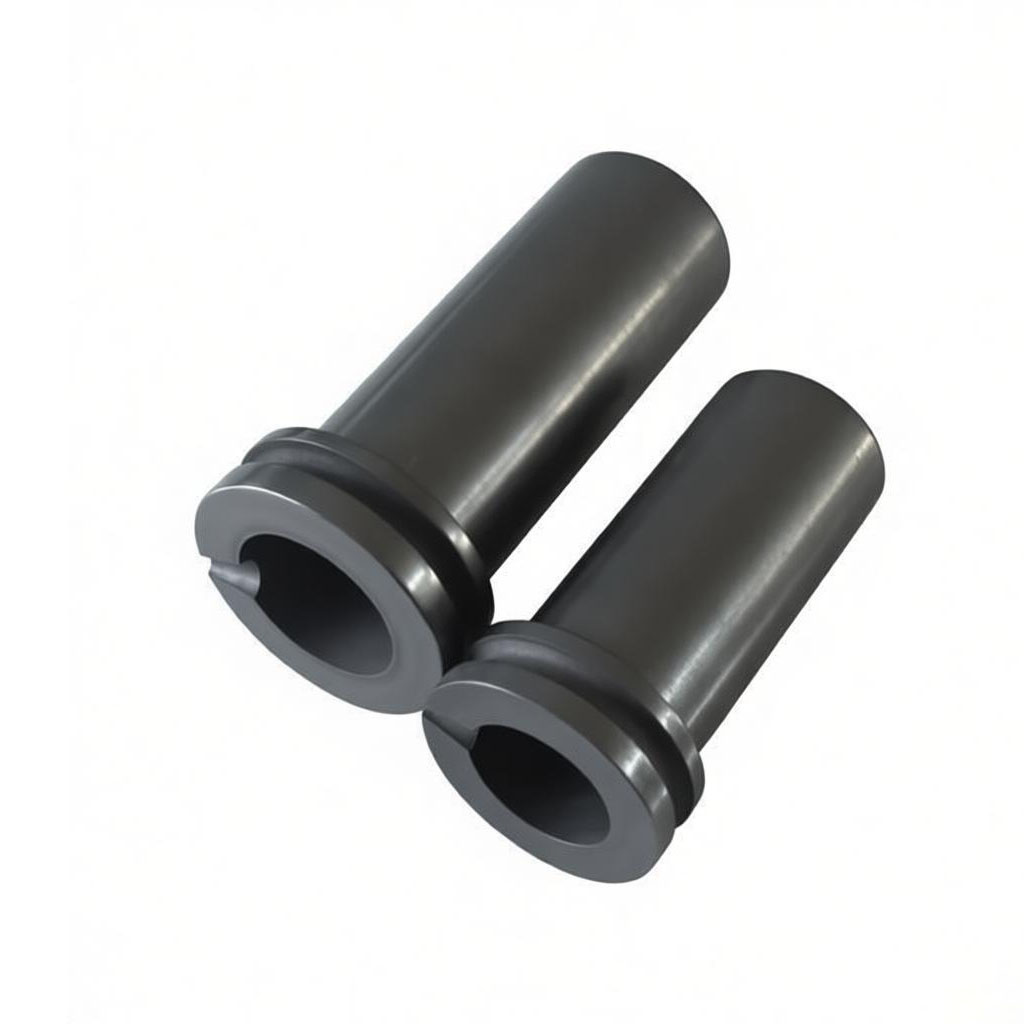

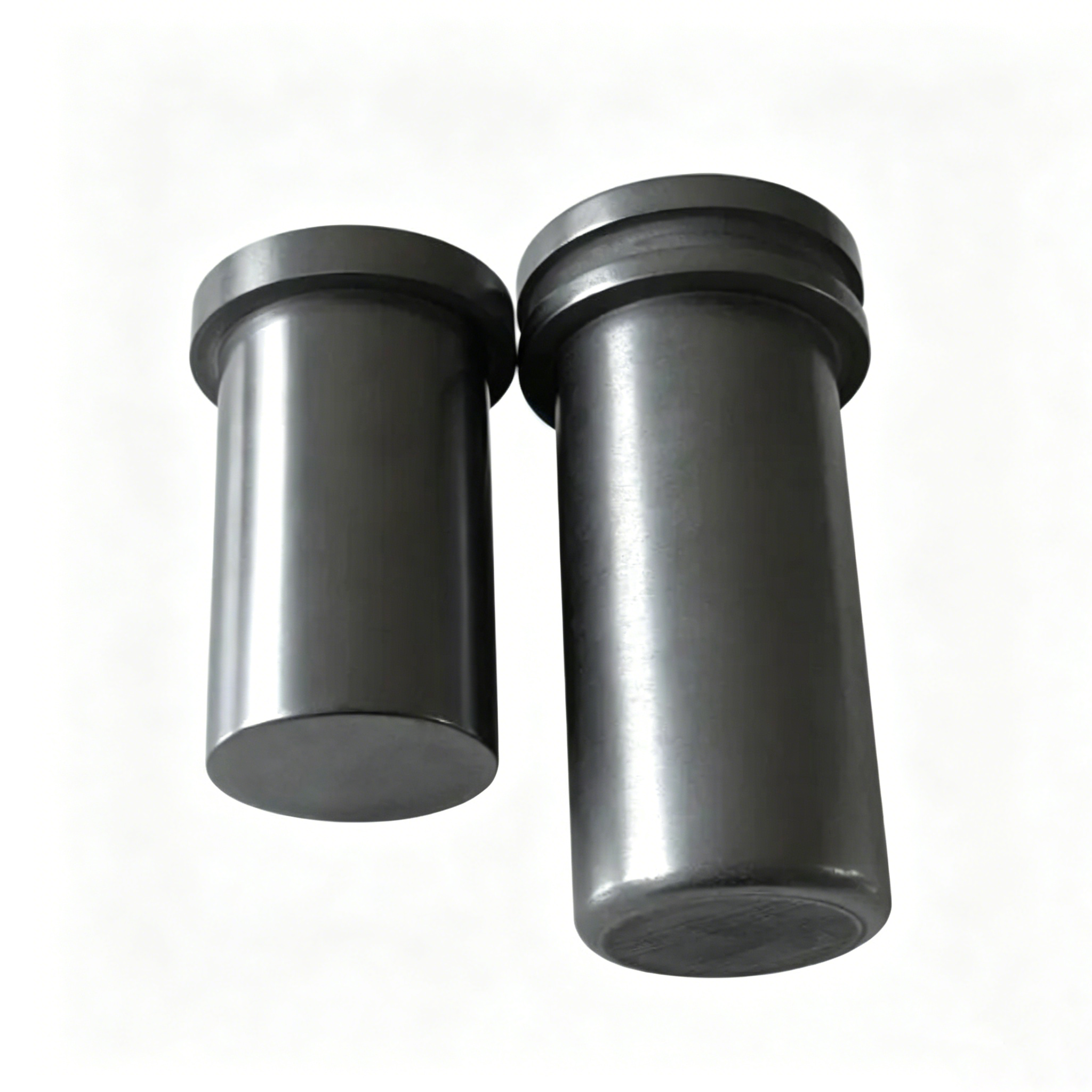

2 crisoles de grafito.

▍ Ventajas del producto: Seis razones para elegir los crisoles de grafito de doble anillo de Ningheda

①  Ventajas estructurales: Diseño de doble anillo para una operación más segura. La estructura de doble anillo reduce el centro de gravedad del crisol y proporciona un soporte más estable, lo que reduce el riesgo de vuelco al verter metal fundido en más de un 60 %. El anillo de retención superior proporciona una superficie de sujeción estandarizada, lo que elimina la necesidad de accesorios especializados y reduce el umbral operativo.

② Ventajas del material: Grafito de alta pureza para una fundición sin contaminación. Fabricado a partir de coque de petróleo y coque de aguja de alta calidad con un contenido de azufre <0,5%, que se grafitiza a 2800 °C, con un contenido de cenizas ≤0,1%, lo que garantiza que no se introduzcan impurezas durante la fundición y cumple con los requisitos para el refinado de metales preciosos de alta pureza.

③  Ventajas de rendimiento: resistencia a altas temperaturas y resistencia al choque térmico. Resistencia a temperaturas de hasta 2500°C en atmósfera inerte; temperatura de funcionamiento segura de 500 a 600 °C en una atmósfera oxidante.   Excelente resistencia al choque térmico; Resiste ciclos rápidos de enfriamiento y calentamiento desde temperatura ambiente hasta 1100°C sin agrietarse.

④  Ventajas del proceso: El prensado isostático garantiza una densidad uniforme. Los productos de primera calidad se fabrican mediante prensado isostático en frío (CIP, presión de 200 MPa), lo que ofrece una uniformidad de densidad superior en comparación con   el moldeo por compresión y previene fallas prematuras causadas por la concentración de tensiones localizadas.

⑤  Ventajas de la personalización: respuesta flexible, entrega rápida. Amplio stock de especificaciones estándar; Tamaños de 1 kg a 5 kg entregados en 10 a 15 días;   Se admiten pedidos personalizados basados ​​en dibujos CAD, con entrega en un plazo de 20 a 25 días.

⑥  Ventajas del servicio: Directo del fabricante, calidad controlada. Jiangxi Ningheda es una instalación de fabricación que controla de forma independiente todo el proceso, desde la mezcla, el conformado y la grafitización de la materia prima hasta el mecanizado de precisión, y está equipada con un laboratorio profesional para pruebas de densidad, resistencia y pureza, que emite informes de prueba para cada lote de productos.

Crisoles de grafito a granel

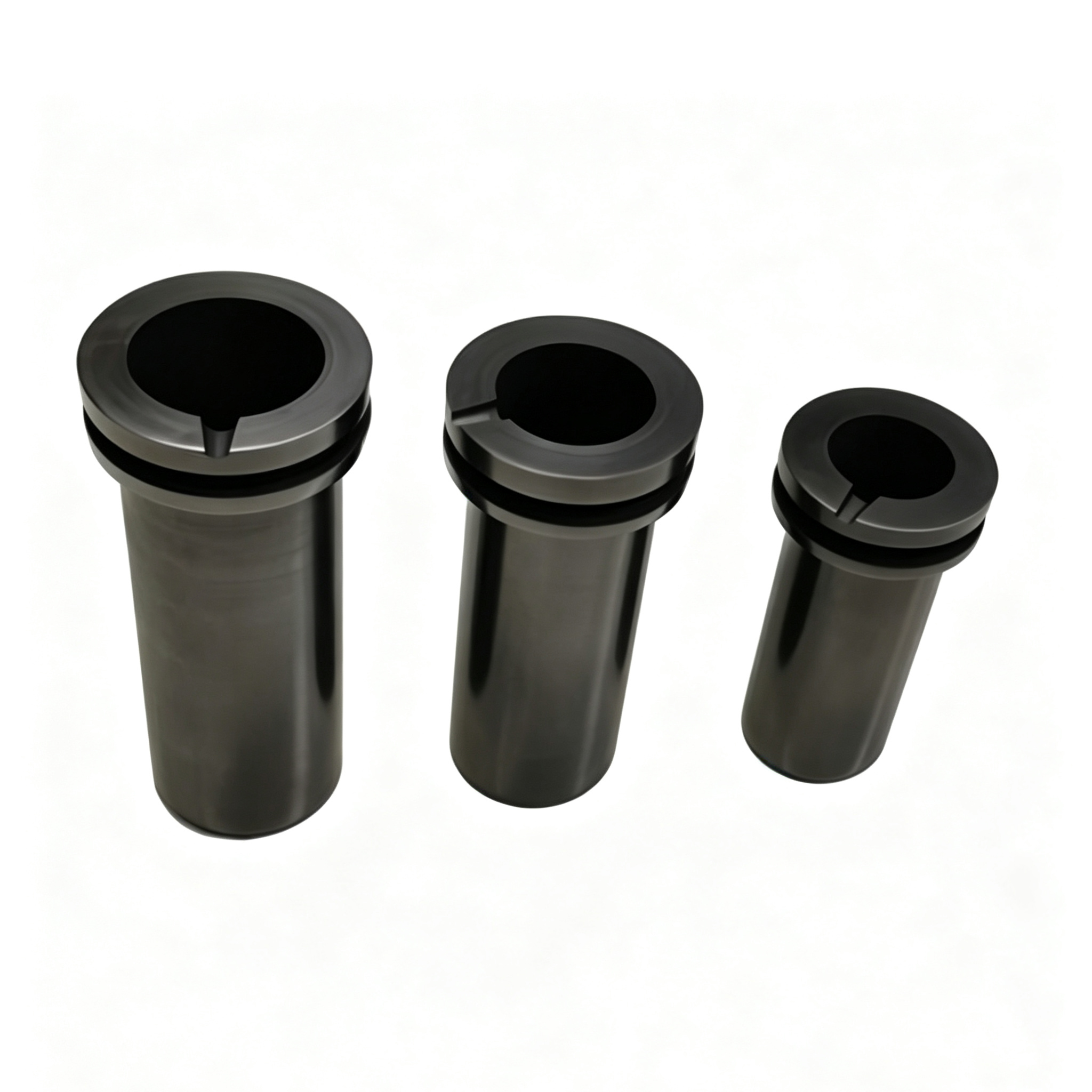

Kit de crisol de 3 tamaños

Crisol de alta pureza

▍ Características clave del producto

Característica 1: Excelente resistencia a altas temperaturas

 El grafito tiene un punto de fusión extremadamente alto (aproximadamente 3652°C). Nuestros crisoles de grafito de doble anillo pueden funcionar de manera estable durante períodos prolongados a temperaturas entre 2000 y 2200 °C en una atmósfera inerte (nitrógeno, argón o vacío), con temperaturas máximas a corto plazo que alcanzan hasta 2500 °C. Incluso en un entorno que contiene oxígeno, el revestimiento antioxidante de la superficie eleva la temperatura de funcionamiento segura a 600-800 °C, cumpliendo con los requisitos operativos de la mayoría de los hornos de inducción de frecuencia media y hornos de gas.

Característica 2: Conductividad térmica excepcional

La conductividad térmica del grafito (120–140 W/m·K) es mucho mayor que la de los materiales refractarios tradicionales (como las cerámicas de alúmina, que tienen una conductividad térmica de aproximadamente 30 W/m·K). Esto significa: • Calentamiento rápido durante la fundición, acortando el tiempo de procesamiento por lote aproximadamente entre un 20% y un 30%. • Distribución uniforme del calor, evitando la segregación de componentes metálicos causada por el sobrecalentamiento localizado. • Reducción del consumo de energía, lo que genera ahorros significativos en costos de electricidad o gas a largo plazo.

Característica 3: Estabilidad química excepcional

A las temperaturas de fundición, el grafito no reacciona químicamente con metales preciosos como el oro, la plata o el platino, ni con la mayoría de las soluciones ácidas o alcalinas. Esta propiedad garantiza: • La pureza del metal fundido no se ve comprometida por la contaminación del material del crisol. • No se requieren procesos adicionales de lavado o purificación con ácido, lo que reduce los costos de posprocesamiento. • Idoneidad para fundir una amplia gama de metales y sus aleaciones, ofreciendo una alta versatilidad.

Característica 4: Bajo coeficiente de expansión térmica

El coeficiente de expansión térmica del grafito (1,5–4,5 × 10⁻⁶/°C) es mucho menor que el de los materiales metálicos. Presenta cambios dimensionales mínimos durante los frecuentes ciclos de calentamiento y enfriamiento. Combinado con una estructura de doble anillo diseñada para amortiguar la tensión, esto suprime eficazmente la formación de grietas por fatiga térmica.

Característica 5: Pared interior lisa para un fácil desmoldeo

El mecanizado CNC de precisión garantiza una superficie de pared interior lisa, lo que promueve una buena fluidez del metal fundido y minimiza los residuos después de la fundición. La tasa de recuperación de metales por ciclo de fundición es ≥99,5%, lo que reduce la pérdida de metales preciosos.

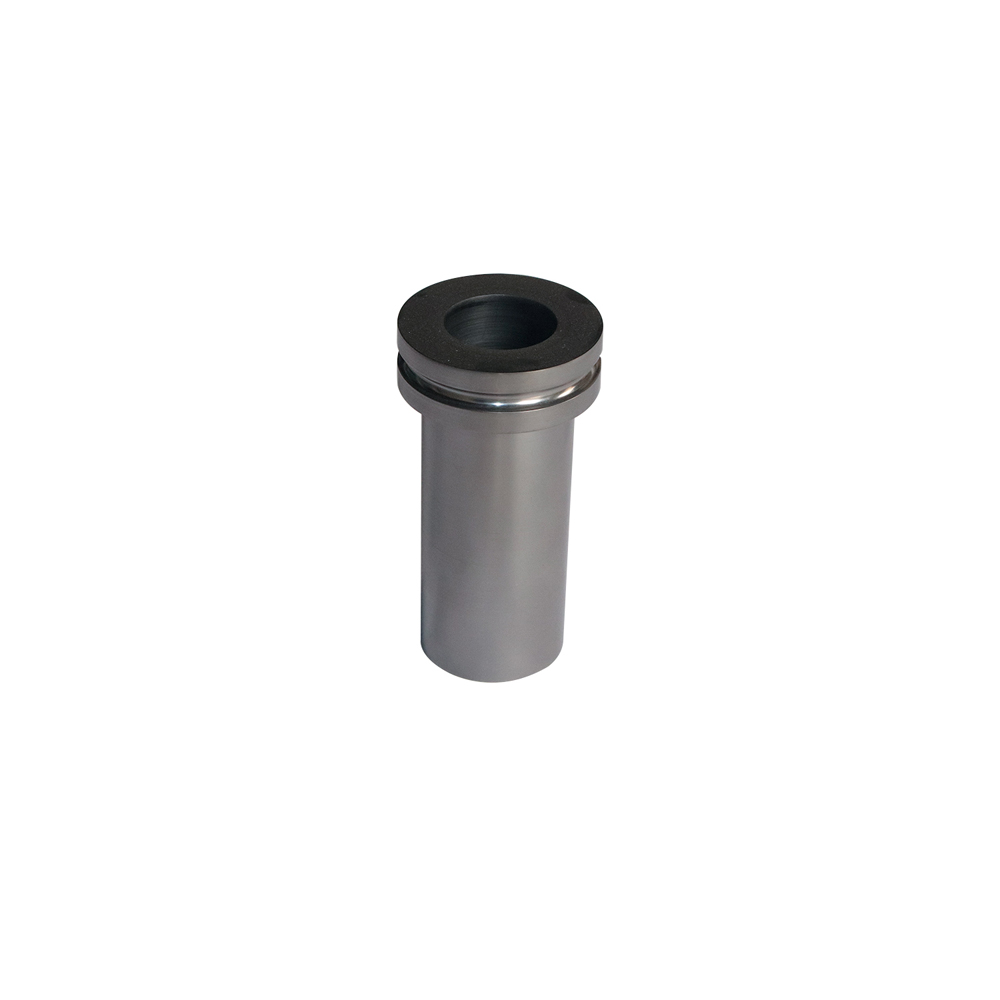

Crisol de grafito pequeño

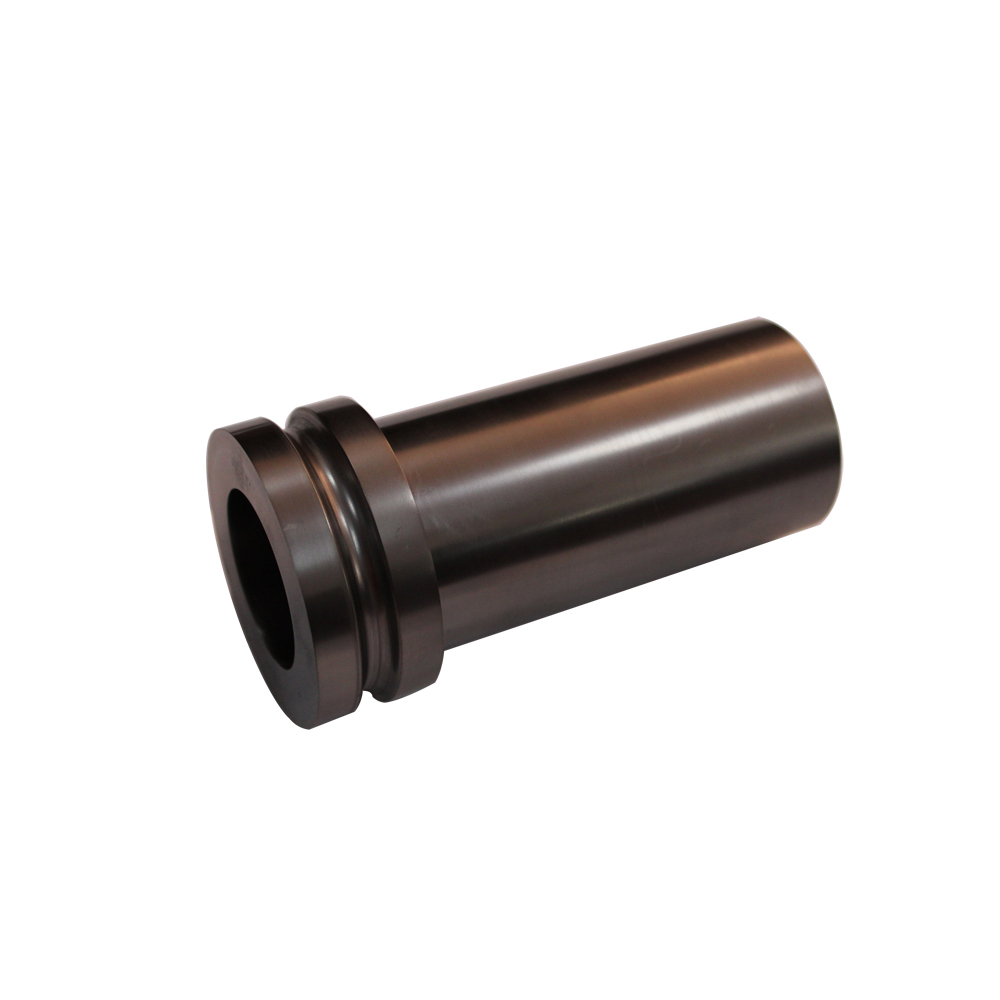

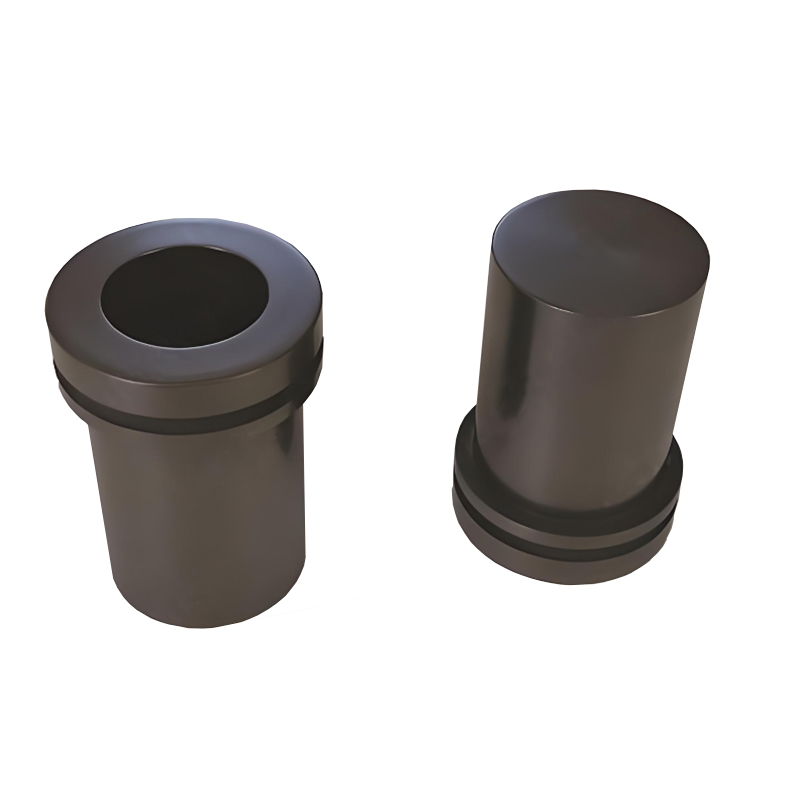

Crisol de vista lateral

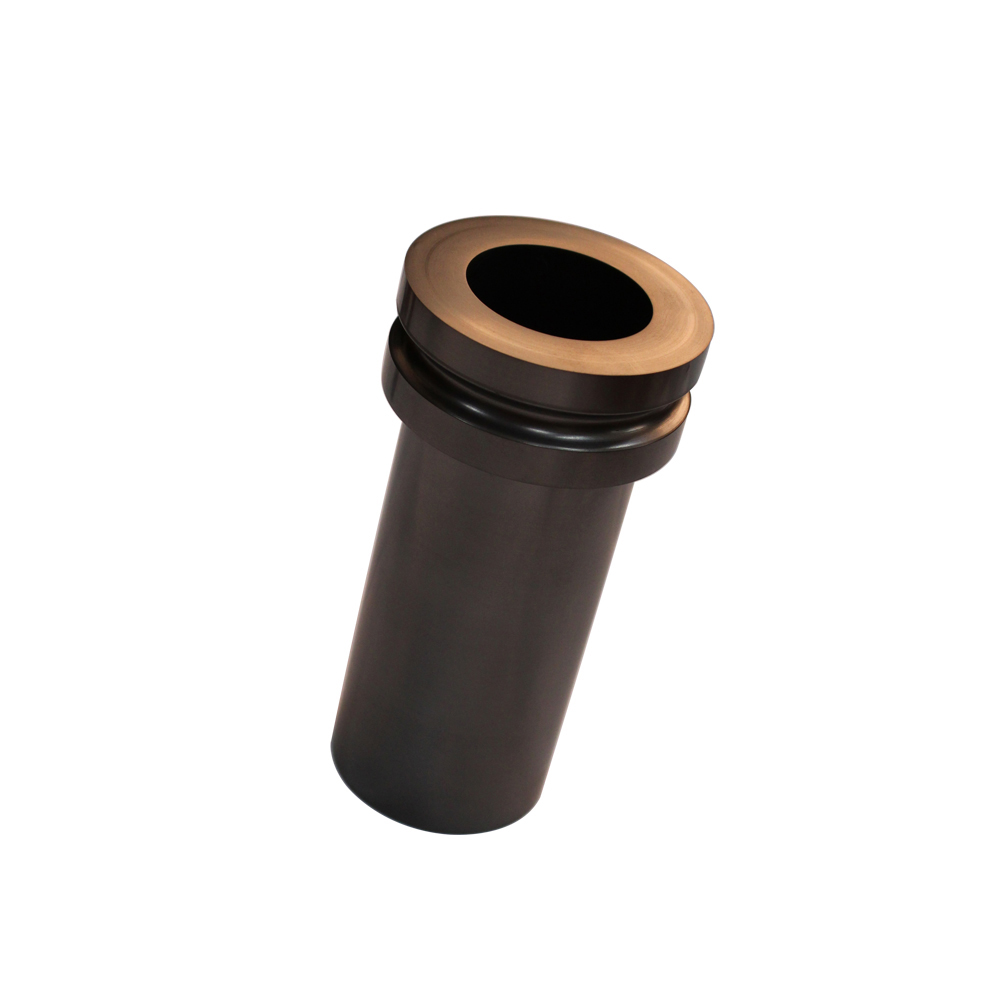

Crisol pulido

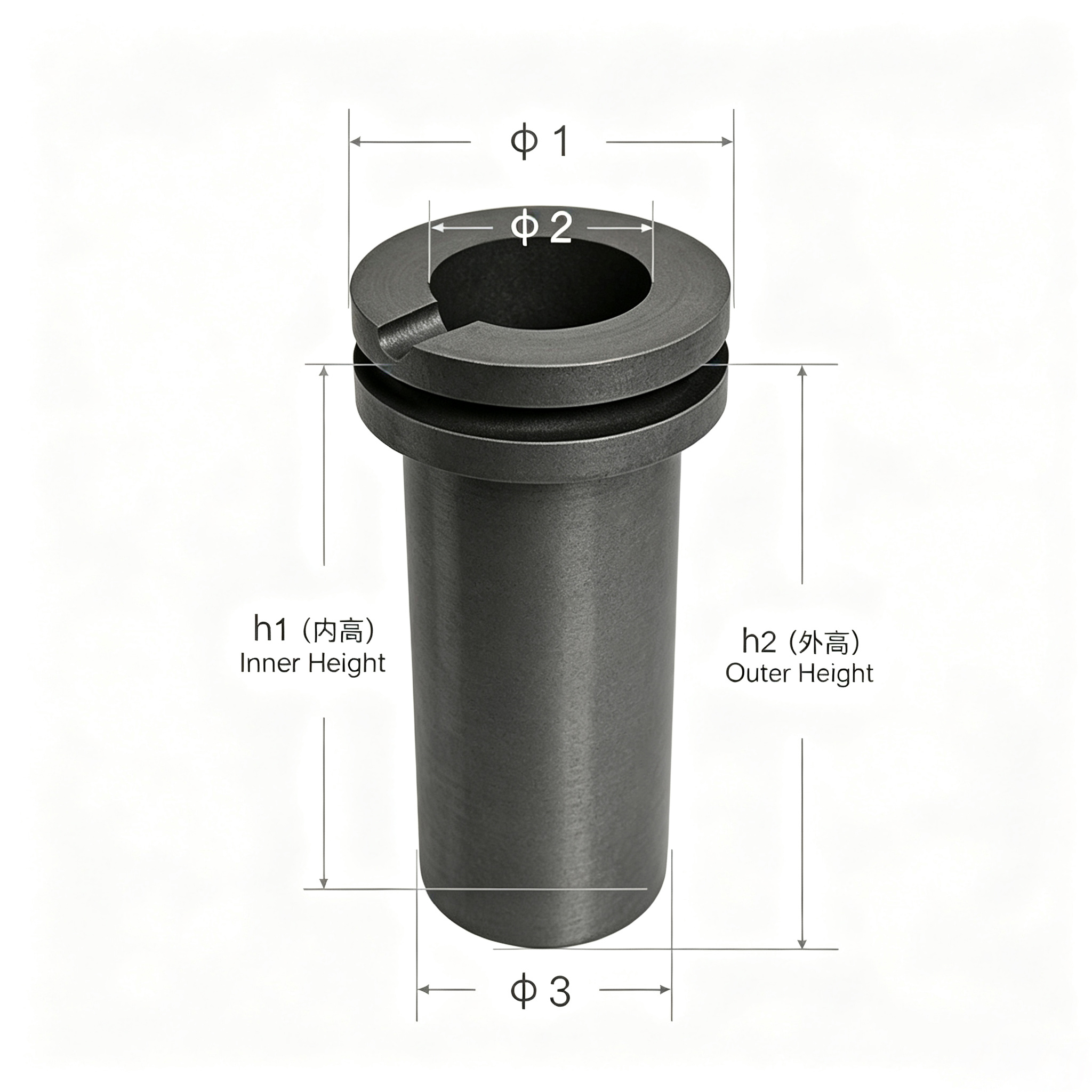

▍ Tabla de especificaciones

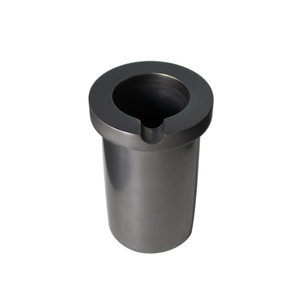

Crisol de un solo anillo

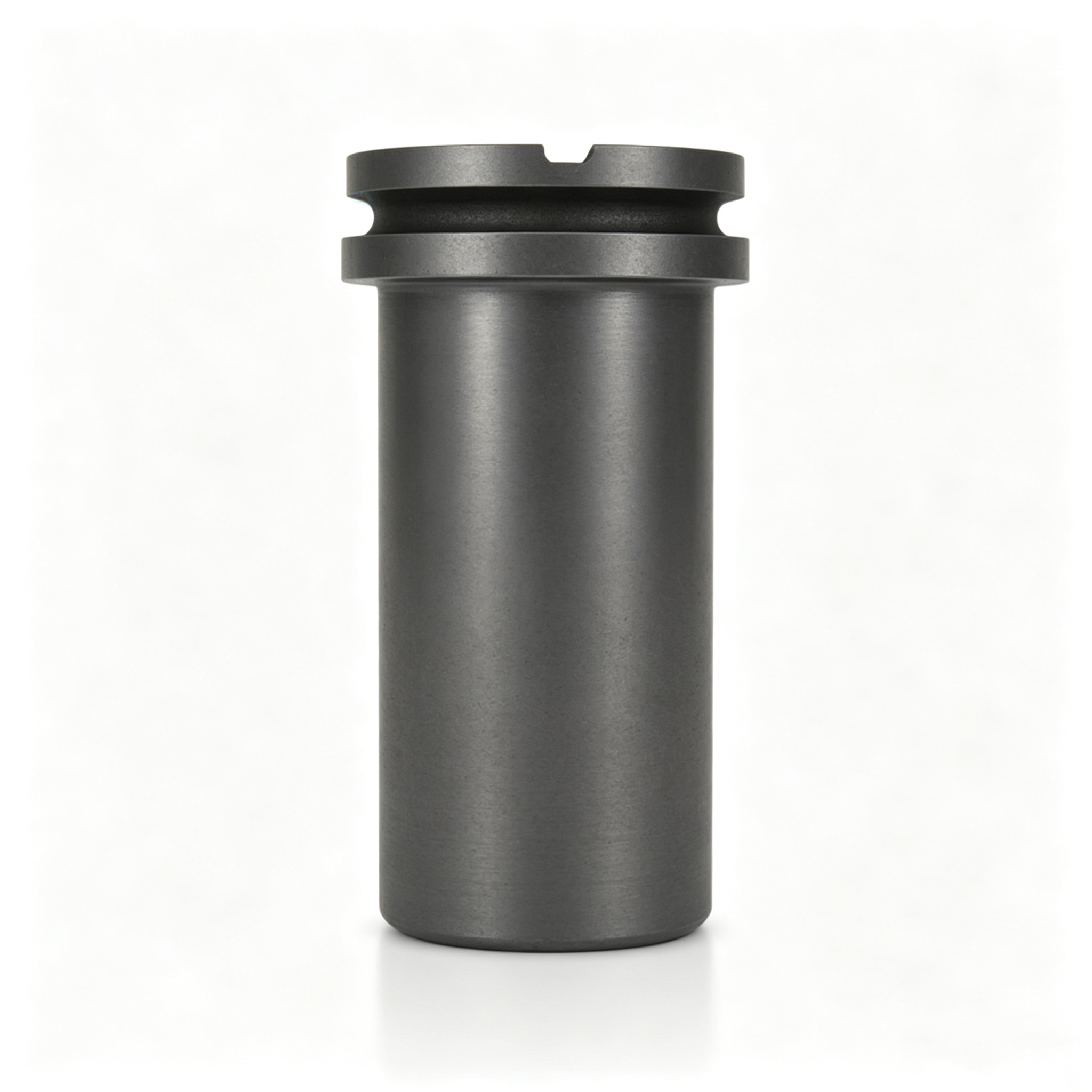

Crisol de doble anillo

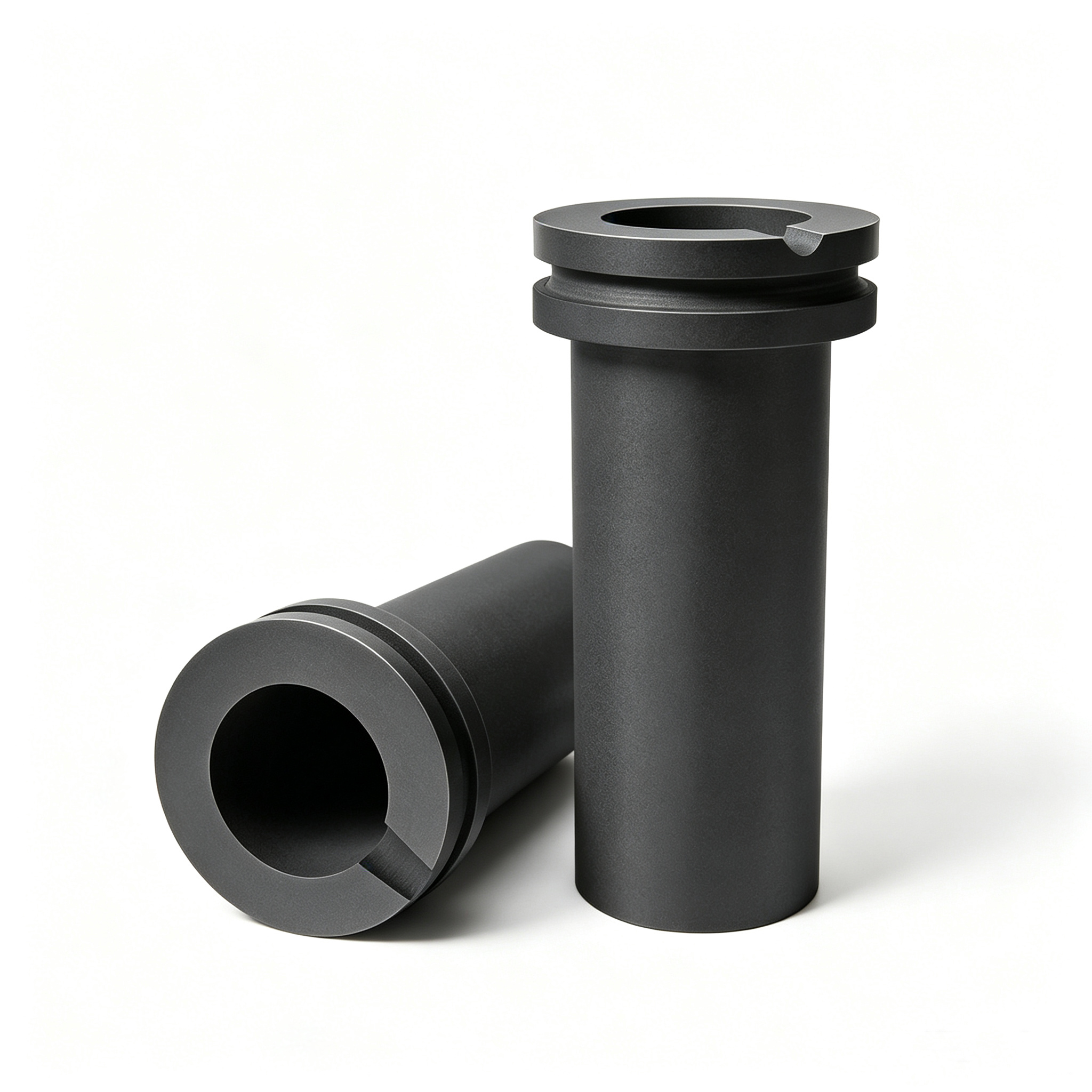

Par de mini crisoles

▍ Guía de usuario y mantenimiento

Instrucciones para el uso adecuado

[Preparación antes de usar]

⑴ Inspección visual:  antes de usar, inspeccione cuidadosamente las paredes internas y externas del crisol en busca de grietas, astillas o desgaste severo. Los crisoles con grietas de más de 2 mm de profundidad o cuyo espesor de pared se haya desgastado en más del 30% del espesor original deben desecharse inmediatamente.

⑵ Precalentamiento (Paso Crítico):  Los crisoles nuevos o que hayan estado fuera de uso por más de 72 horas deben calentarse en las siguientes etapas:

Etapa 1:  Temperatura ambiente → 300°C, mantener durante 60 minutos (Propósito: Liberar lentamente la humedad adsorbida dentro del crisol y evitar el agrietamiento causado por la rápida vaporización de la humedad)

Etapa 2:  300°C → 800°C, mantener durante 120 minutos (Propósito: Permitir que cualquier aglutinante residual del proceso de formación se descomponga y volatilice por completo)

Etapa 3:  800°C → temperatura de funcionamiento, mantener durante 60 minutos (Propósito: Permitir que el crisol alcance el equilibrio térmico en todo momento, evitando la concentración de tensiones localizadas)

⑶ Especificación de carga:

·Mantener el volumen de carga entre el 60% y el 80% de la capacidad del crisol; no exceder el 80%

· El volumen mínimo de carga no debe ser inferior al 20% de la capacidad para evitar daños en las paredes del crisol provocados por la cocción en seco.

· Los lingotes de metal deben colocarse lentamente; no los deje caer directamente en el crisol. Se recomienda utilizar una varilla guía de grafito para dirigirlos

· Después de la carga, la parte superior de los lingotes de metal debe estar al menos 50 mm por debajo del borde del crisol para evitar que el metal fundido se desborde.

⚠️ ¡Nunca te saltes el paso de precalentamiento y procede directamente al calentamiento a alta temperatura! Esta es la causa principal del agrietamiento prematuro en los crisoles.

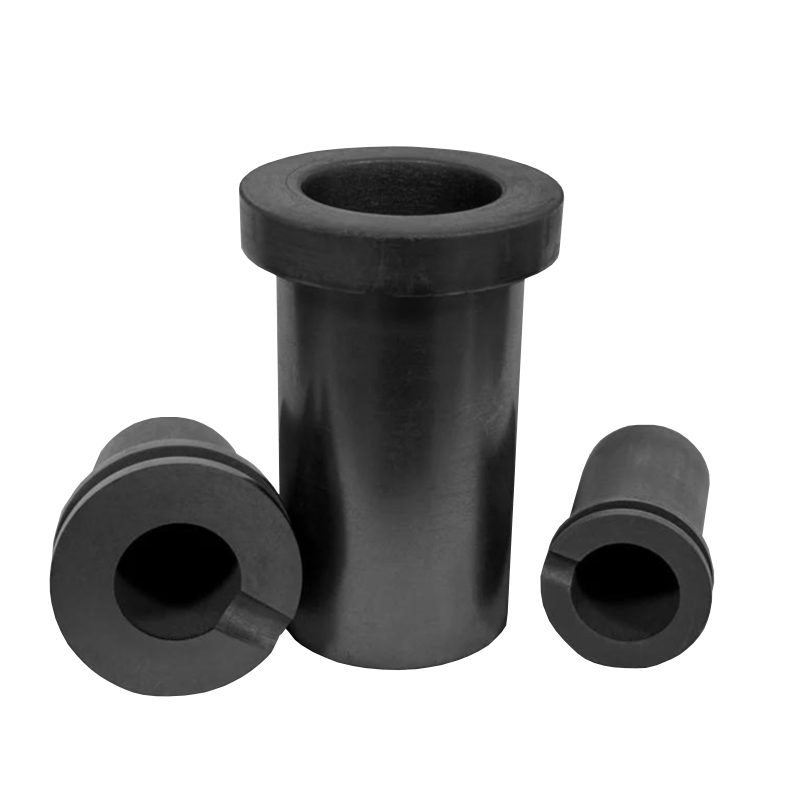

Conjunto de familia Crisol

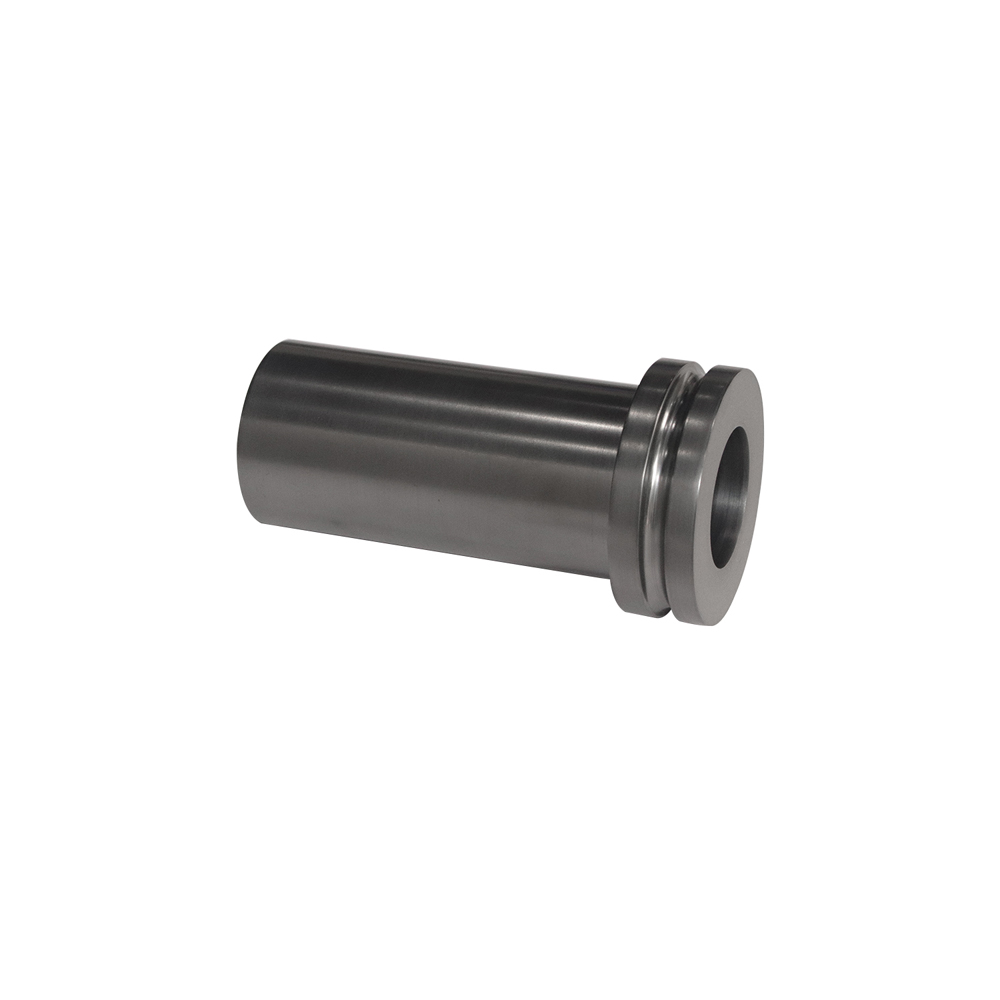

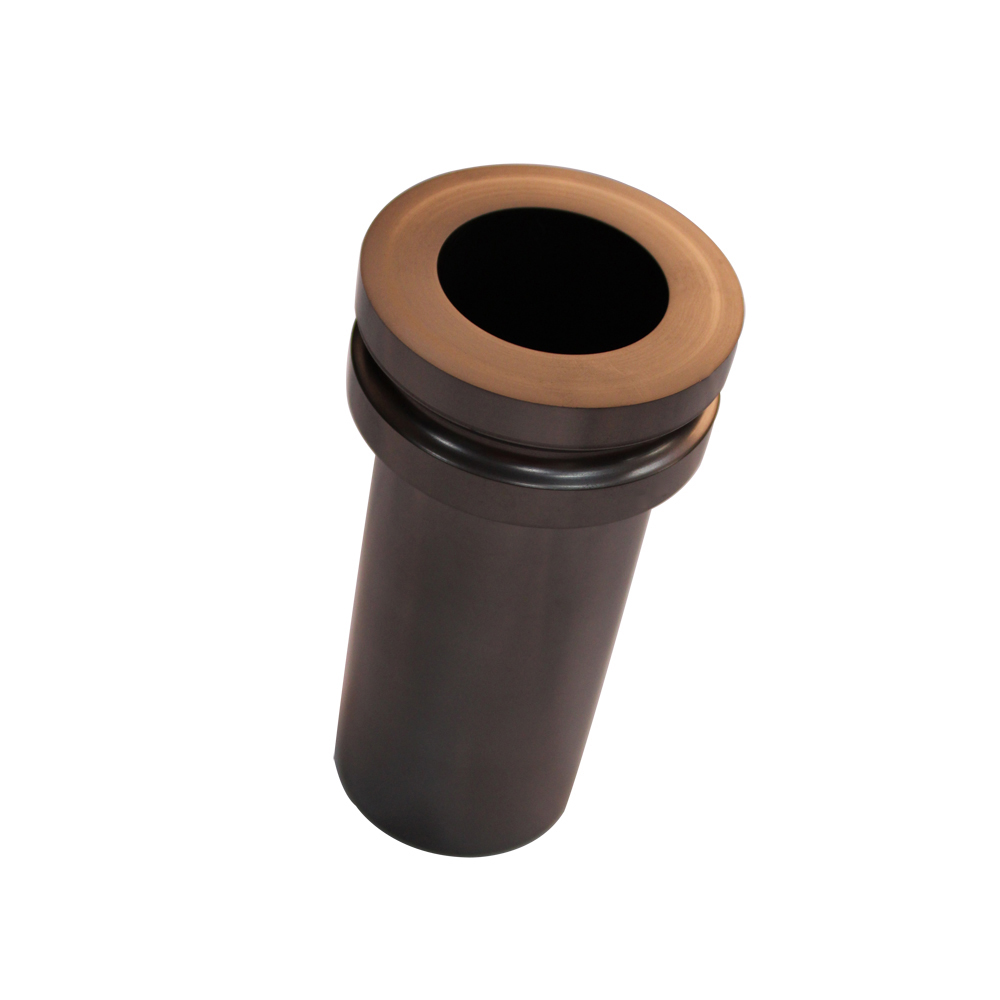

Crisol horizontal

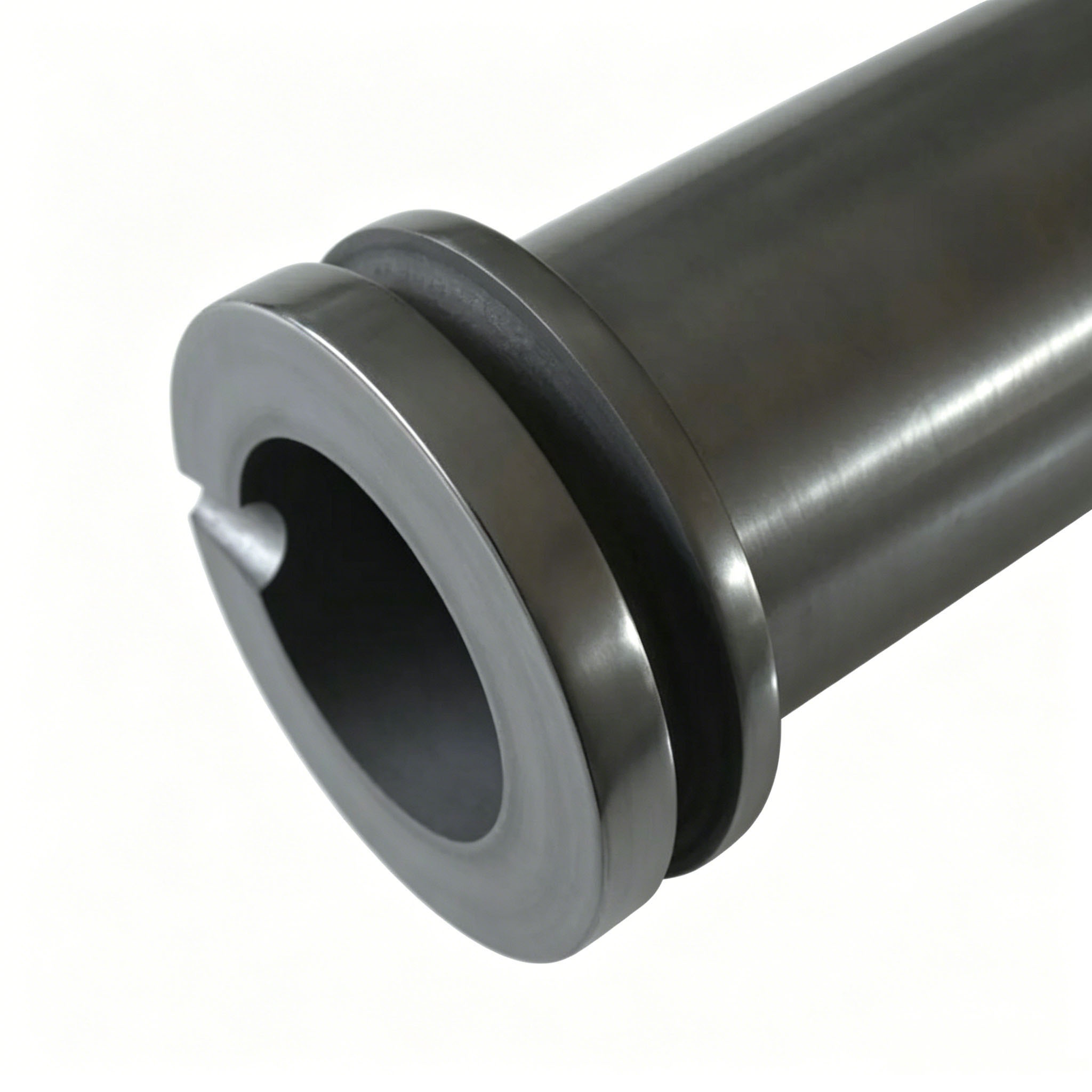

Crisol con acabado de espejo

[Precauciones durante el uso]

· Control de temperatura: En aire o atmósfera oxidante, la temperatura no debe exceder los 500°C (Grado Estándar) o 600°C (Grado Premium). Si se requieren temperaturas más altas en un ambiente oxidante, seleccione productos con un recubrimiento resistente a la oxidación.

· Evite el choque térmico: Una vez completada la fundición, nunca permita que un crisol caliente (temperatura de pared > 600 °C) entre en contacto directo con agua fría ni se coloque sobre una superficie metálica fría. Deje que se enfríe naturalmente dentro del horno por debajo de 300 °C antes de retirarlo.

· Evite salpicaduras de metal: Durante la fusión, evite salpicar metal fundido sobre la pared exterior del crisol. El metal adherido a la pared exterior puede provocar grietas en la superficie debido a diferencias en los coeficientes de expansión térmica a medida que se enfría.

· Compatibilidad química: Aunque el grafito tiene buena estabilidad química, se debe evitar el contacto directo con agentes oxidantes fuertes (como ácido nítrico concentrado, permanganato de potasio, etc.).

[Mantenimiento posterior al uso]

①  Limpieza:

· Mientras el crisol aún esté caliente, utilice un cepillo suave de latón o un raspador de madera para eliminar la escoria residual de las paredes interiores.

· No utilice herramientas más duras que el grafito (como cepillos de acero u objetos afilados) para raspar las paredes interiores.

· La profundidad de los rayones producidos durante la limpieza no debe exceder los 0,5 mm.

· Para una limpieza profunda, limpie con un paño seco; No se recomienda remojar en soluciones ácidas o alcalinas fuertes.

② Almacenamiento:

· Ambiente de almacenamiento: Seco, bien ventilado, libre de polvo, con una temperatura de 5–25°C y una humedad relativa <60%.

· Almacene los diferentes tamaños por separado para evitar deformaciones o daños causados ​​por el apilamiento o la compresión.

· Antes de un almacenamiento prolongado, se recomienda secar los crisoles en un horno a 120°C durante al menos 24 horas.

· El área de almacenamiento debe mantenerse alejada de sustancias corrosivas como ácidos y álcalis.

③ Inspección periódica:

· Verifique el espesor de la pared semanalmente usando un medidor de espesor ultrasónico y registre cualquier desgaste

· Realizar inspecciones visuales mensuales, centrándose en las juntas de doble anillo y el fondo en busca de grietas.

· Mantener un registro de uso que registre el número de usos, la temperatura máxima y los tipos de metales fundidos para cada crisol.

[Consejos para prolongar la vida útil]

· Mantener el uso continuo tanto como sea posible; las interrupciones frecuentes y prolongadas aceleran la fatiga térmica

· Utilice crisoles exclusivos para diferentes metales para evitar la contaminación cruzada

· Si se encuentran grietas menores (<2 mm), intente repararlas con polvo de grafito y un adhesivo a base de carbón. Después de curar a 300°C durante 2 horas, se puede restaurar aproximadamente el 80% de la resistencia; sin embargo, no se recomiendan crisoles reparados para fundir metales preciosos de alto valor.

· Considere la posibilidad de adquirir un servicio de recubrimiento antioxidante; el recubrimiento puede extender la vida útil de 2 a 3 veces

▍ Casos de uso y soluciones correspondientes

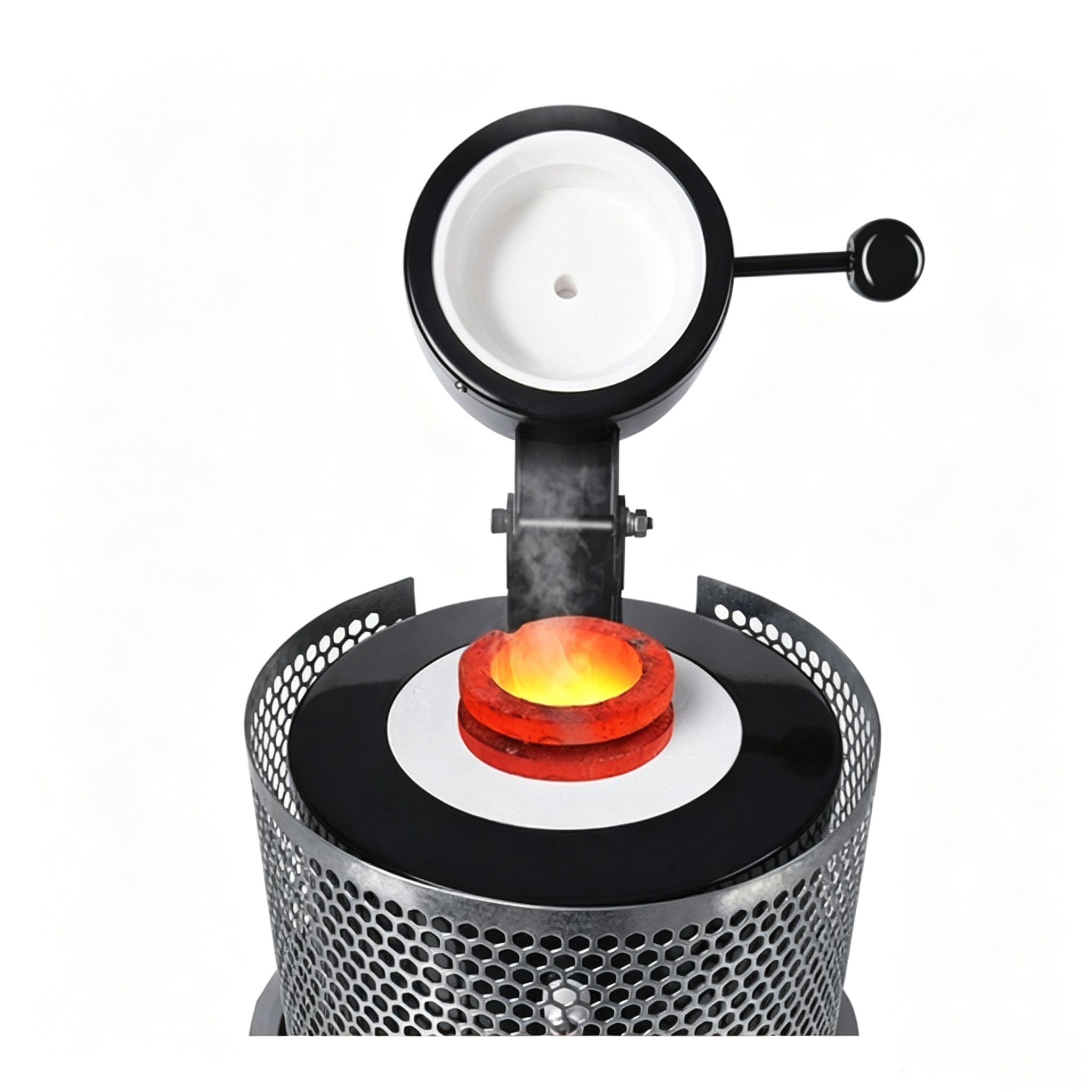

Horno de fusión de joyas

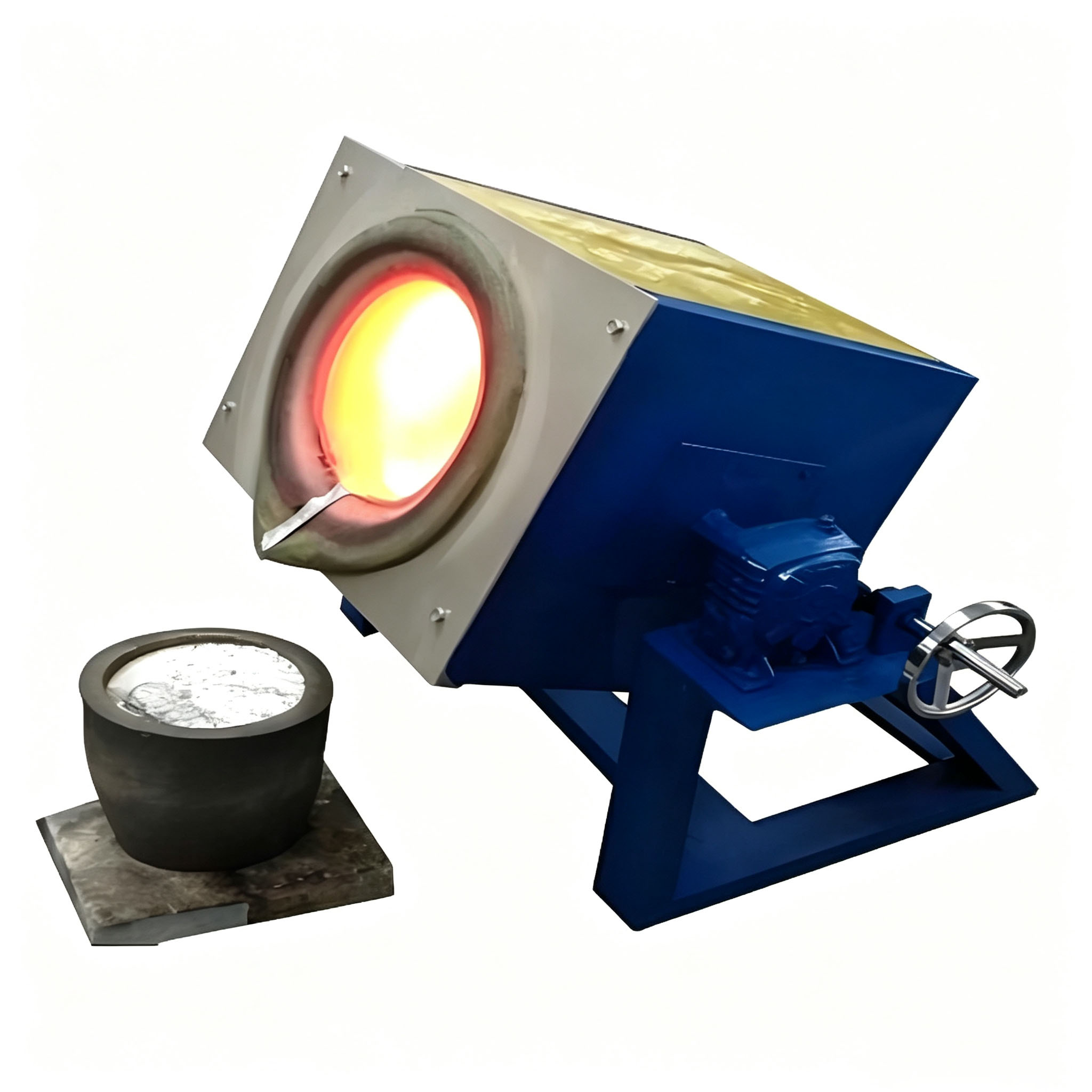

Horno de inducción

Vertido de metal fundido

【 Escenario 1 】

Fabricación de joyas (capacidad de 1 kg a 3 kg) Metales adecuados: oro (Au), plata (Ag), oro en quilates, platino (Pt)

Beneficios de la aplicación:

• La capacidad de 1 kg a 3 kg es compatible con pequeños hornos de fundición de oro y el volumen de fundición única satisface las necesidades de producción diaria.

• La estructura de doble anillo facilita el vertido en moldes de joyería, lo que reduce la pérdida por salpicaduras de metal.

• El grafito de alta pureza no contamina los metales preciosos, lo que garantiza un brillo puro en el producto terminado.

• Las paredes interiores lisas permiten un buen flujo del metal fundido, lo que lo hace adecuado para fundición de precisión Clientes típicos: plantas de procesamiento de joyas, talleres de joyería, orfebrerías.

【 Escenario 2 】

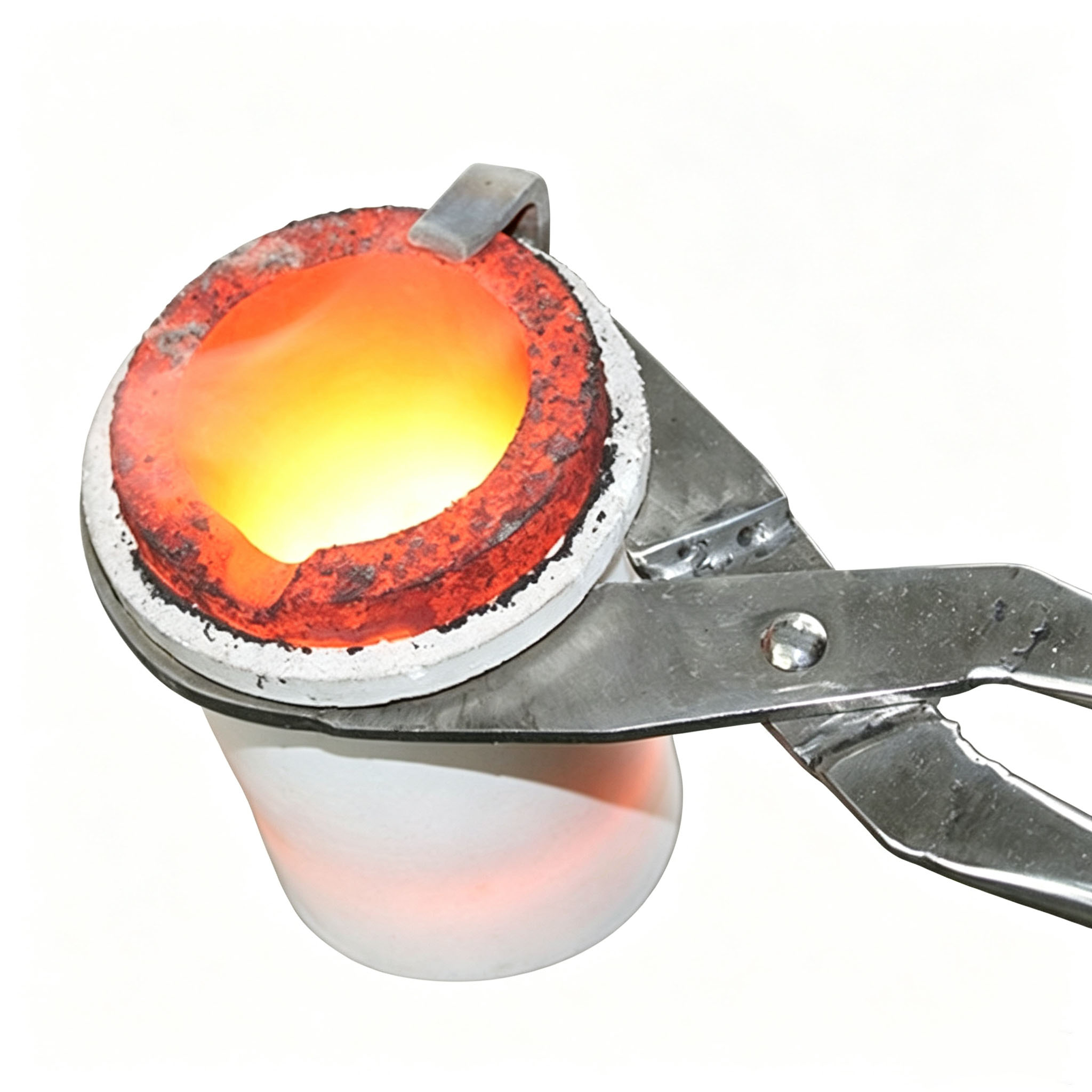

Reciclado y refinación de metales preciosos (tamaños de 3 kg a 12 kg) Materiales adecuados: chatarra de joyería, desechos electrónicos, catalizadores, líquidos residuales industriales

Beneficios de la aplicación:

· Los tamaños de gran capacidad admiten el procesamiento por lotes, lo que mejora la eficiencia de la recuperación.

· La inercia química garantiza que los metales recuperados no estén sujetos a contaminación secundaria, con una pureza que alcanza el 99,95 % o más.

· La resistencia a altas temperaturas soporta operaciones integradas de calcinación y fundición a alta temperatura.

· La estructura de doble anillo proporciona una alta estabilidad durante las operaciones de vertido frecuentes, lo que reduce las tasas de rotura Clientes típicos: empresas de reciclaje de metales preciosos, plantas de procesamiento de residuos electrónicos, refinerías.

【 Escenario 3 】

Análisis de laboratorio y ensayo de fuego (tamaños de 0,5 kg a 2 kg) Escenarios aplicables: análisis de ley de mineral, pruebas de composición de metales, investigación y desarrollo de nuevos materiales

Beneficios de la aplicación:

· Los tamaños pequeños son compatibles con los hornos eléctricos de laboratorio, lo que permite un control preciso de la temperatura.

· La resistencia al choque térmico admite un calentamiento y enfriamiento rápidos, acortando el ciclo experimental.

· El bajo contenido de cenizas y la alta pureza garantizan resultados analíticos precisos y fiables.

· Las dimensiones estandarizadas facilitan la compatibilidad con equipos de laboratorio Clientes típicos: laboratorios geológicos, instituciones de pruebas, equipos de investigación universitaria.

▍ Preguntas frecuentes

• P1: ¿Cuál es la diferencia entre un crisol de grafito de doble anillo y un crisol de grafito de un solo anillo?

  A1: Un crisol de doble anillo agrega un anillo de retención superior y un anillo de soporte inferior al diseño de un solo anillo.

  Hay tres diferencias principales:

  ① Estabilidad: la estructura de doble anillo tiene un centro de gravedad más bajo, lo que hace que sea menos probable que se vuelque cuando se inclina, lo que es particularmente adecuado para operaciones de inclinación frecuentes;

  ② Gestión del estrés térmico: el diseño de doble anillo dispersa los esfuerzos de expansión térmica, ofreciendo una mejor resistencia al choque térmico y una vida útil típicamente entre un 30 % y un 50 % más larga que la de los crisoles de un solo anillo;

  ③ Facilidad de operación: el anillo superior proporciona una superficie de sujeción estandarizada, lo que permite una operación segura sin necesidad de accesorios especializados. Para uso ocasional o aplicaciones de fusión simple de posición fija, los crisoles de un solo anillo ofrecen una mejor relación calidad-precio; Para aplicaciones que requieren vertido frecuente y funcionamiento continuo, los crisoles de doble anillo son la mejor opción.

• P2: ¿Cuál es la pureza de sus crisoles de grafito? ¿Contaminarán el metal fundido?

  R2: Nuestros productos de grado estándar tienen una pureza de carbono de ≥99,9% y un contenido de cenizas de ≤0,1%; Nuestros productos de primera calidad tienen una pureza de carbono de ≥99,99 % y un contenido de cenizas de ≤0,05 %. El grafito es químicamente estable a las temperaturas de fundición; no reacciona con metales preciosos como el oro, la plata o el platino, por lo que no introduce impurezas metálicas que puedan provocar contaminación. Para aplicaciones de pureza ultraalta de grado semiconductor, también podemos proporcionar productos personalizados que se han sometido a una purificación adicional.

• P3: ¿Cuántas veces se puede utilizar un crisol de grafito? ¿Cuál es su vida útil típica?

  R3: La vida útil depende de varios factores: temperatura de funcionamiento, frecuencia de los cambios de temperatura, tipo de metal que se funde y cumplimiento de los procedimientos operativos.

  En condiciones normales de funcionamiento (temperatura < 2000°C, con precalentamiento y enfriamiento adecuados):

  • Grado estándar: aproximadamente 10 a 15 ciclos de fusión • Grado premium: aproximadamente 15 a 25 ciclos de fusión

  • Con recubrimiento antioxidante: Ampliable a 30-50 ciclos. Debido a temperaturas relativamente más bajas y operaciones más precisas, la vida útil de la fundición de metales preciosos suele ser más larga que la de la fundición de metales no ferrosos.

• P4: ¿Cómo selecciono las especificaciones de crisol apropiadas para mi horno de fundición de oro?

  A4: Se deben considerar tres factores principales al seleccionar las especificaciones:

  ① Dimensiones de la cámara del horno: el diámetro exterior del crisol debe ser entre 20 y 30 mm más pequeño que el diámetro interior de la cámara del horno para garantizar una radiación de calor uniforme alrededor del crisol;

  ② Capacidad de fusión única: seleccione la capacidad según las necesidades de producción diarias; se recomienda calcular entre el 60% y el 80% de la densidad del metal;

  ③ Método de calentamiento: los hornos de inducción imponen mayores exigencias a la uniformidad del material del crisol; Recomendamos utilizar crisoles de primera calidad. Los crisoles de grado estándar son suficientes para hornos de gas o de resistencia. Si no está seguro, proporcione el modelo de su horno y los requisitos de fusión, y nuestro personal técnico le recomendará las especificaciones más adecuadas para usted.

• P5: ¿Se pueden personalizar tamaños o formas especiales?

  A5: Absolutamente. Admitimos la personalización basada en dibujos o muestras del cliente, que incluyen:

  • Capacidades y dimensiones no estándar

  • Formas especiales (cónicas, de barco, rectangulares, con pico, etc.)

  • Requisitos especiales de materiales (mayor pureza, adiciones de SiC, etc.)

  • Tratamientos superficiales (recubrimientos antioxidantes, pulido, etc.) La cantidad mínima de pedido para productos personalizados suele ser de 100 piezas, sujeta a negociación basada en la complejidad. El ciclo de creación de prototipos es de aproximadamente 7 a 10 días.

• P6: ¿Qué tipo de empresa es usted? ¿Es usted un fabricante o una empresa comercial?

  R6: Jiangxi Ningheda New Material Co., Ltd. es una instalación de fabricación ubicada en la provincia de Jiangxi, con capacidades de producción de proceso completo que van desde el procesamiento de materias primas, moldeado y grafitización hasta mecanizado de precisión. No somos una empresa comercial; Todos los productos se fabrican internamente, lo que garantiza una calidad controlable y precios competitivos. Nuestra fábrica está certificada según el Sistema de Gestión de Calidad ISO 9001:2015 y damos la bienvenida a los clientes a visitar nuestras instalaciones.
