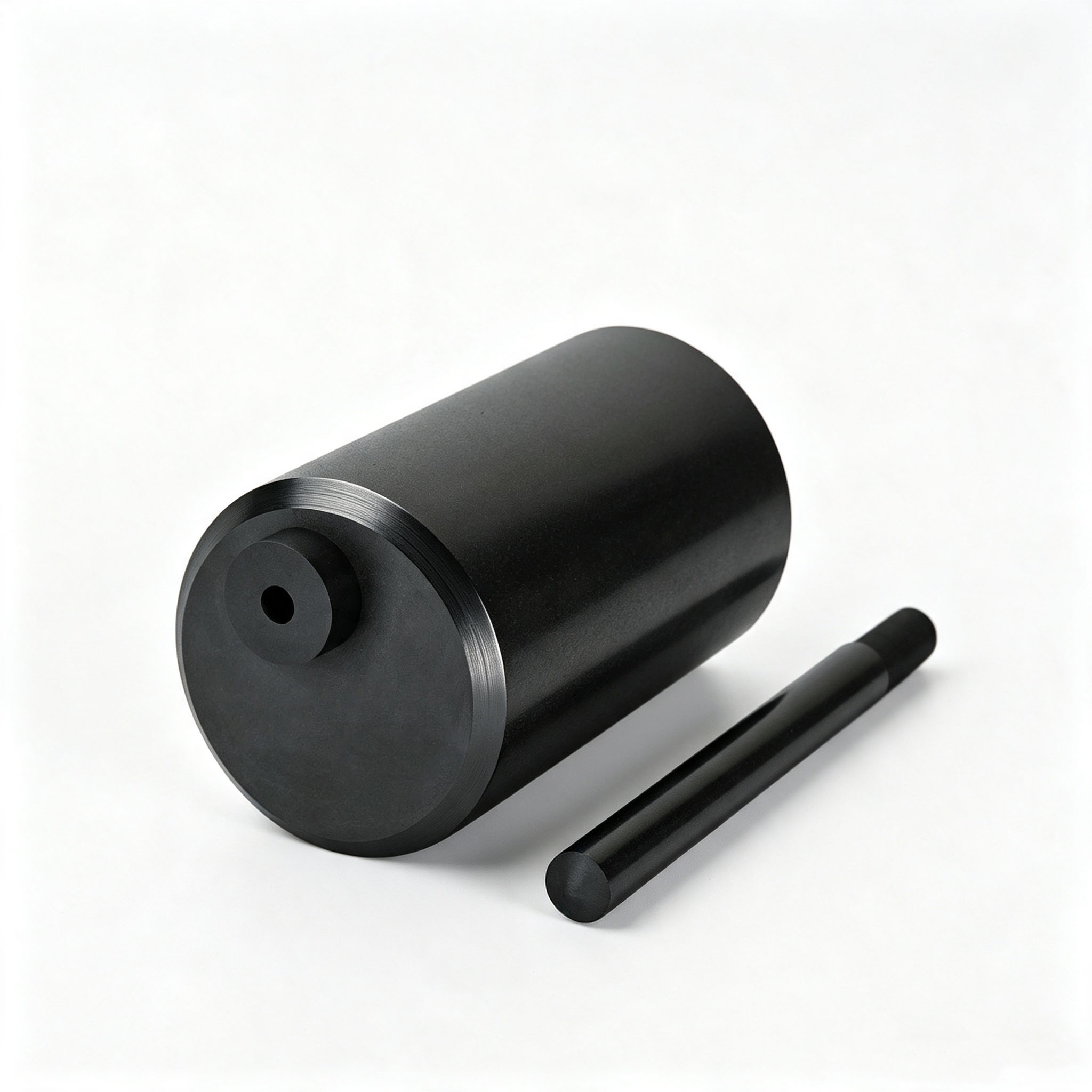

Crisol de grafito con orificio excéntrico | Diseñado específicamente para fundición a presión al vacío de oro, plata y platino | Nuevo material de Jiangxi Ningheda

▍ Descripción del producto

¿Qué es un crisol de grafito con orificio excéntrico?

Un crisol de grafito con un orificio excéntrico es un recipiente de grafito de alta densidad que presenta un orificio de vertido no simétrico centralmente ubicado en la parte inferior o superior del crisol. Este diseño no es simplemente una cuestión de perforar un agujero, sino más bien una estructura de precisión basada en cálculos de dinámica de fluidos: el agujero excéntrico permite que el metal fundido entre tangencialmente en la cavidad del molde, creando una trayectoria de llenado en espiral que expulsa completamente el aire de la cavidad.

En los crisoles tradicionales con orificio central utilizados en la fundición por succión al vacío, el metal fundido golpea el fondo del molde verticalmente y rebota en todas direcciones, provocando fácilmente porosidad y cierres fríos en estructuras intrincadas, como diseños complejos de joyería y coronas y puentes dentales. El diseño de orificio excéntrico altera el ángulo de entrada del metal fundido para lograr un llenado laminar, lo que aumenta la densidad de las piezas fundidas en más de un 30 % y reduce significativamente la tasa de desechos.

Ningheda Graphite utiliza palanquillas de grafito isostático de grano fino que se mecanizan con precisión mediante CNC para garantizar una precisión posicional del orificio excéntrico de ±0,1 mm. Esto asegura un ajuste perfecto y sin costuras con la tubería de descarga del equipo, eliminando el riesgo de fuga de líquido.

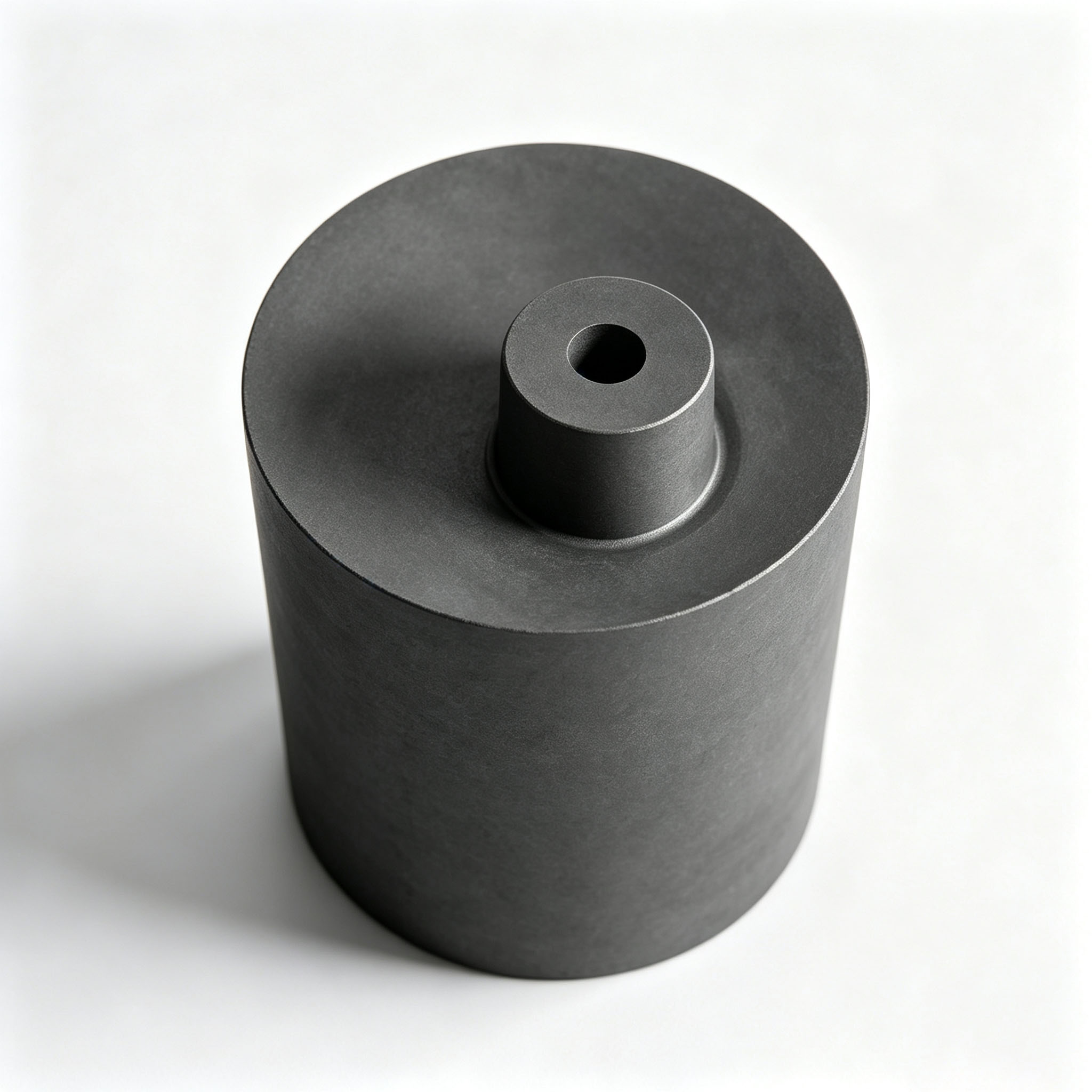

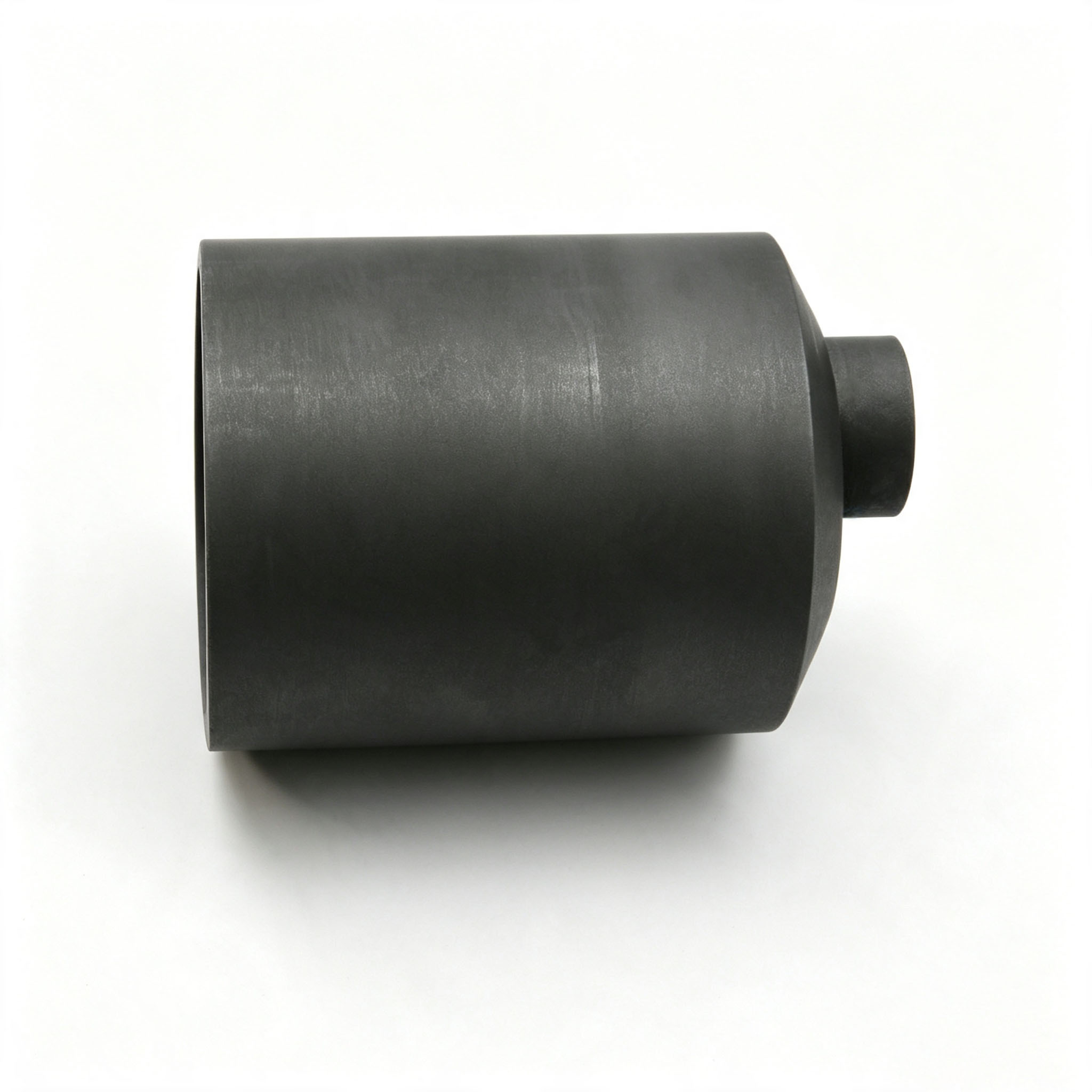

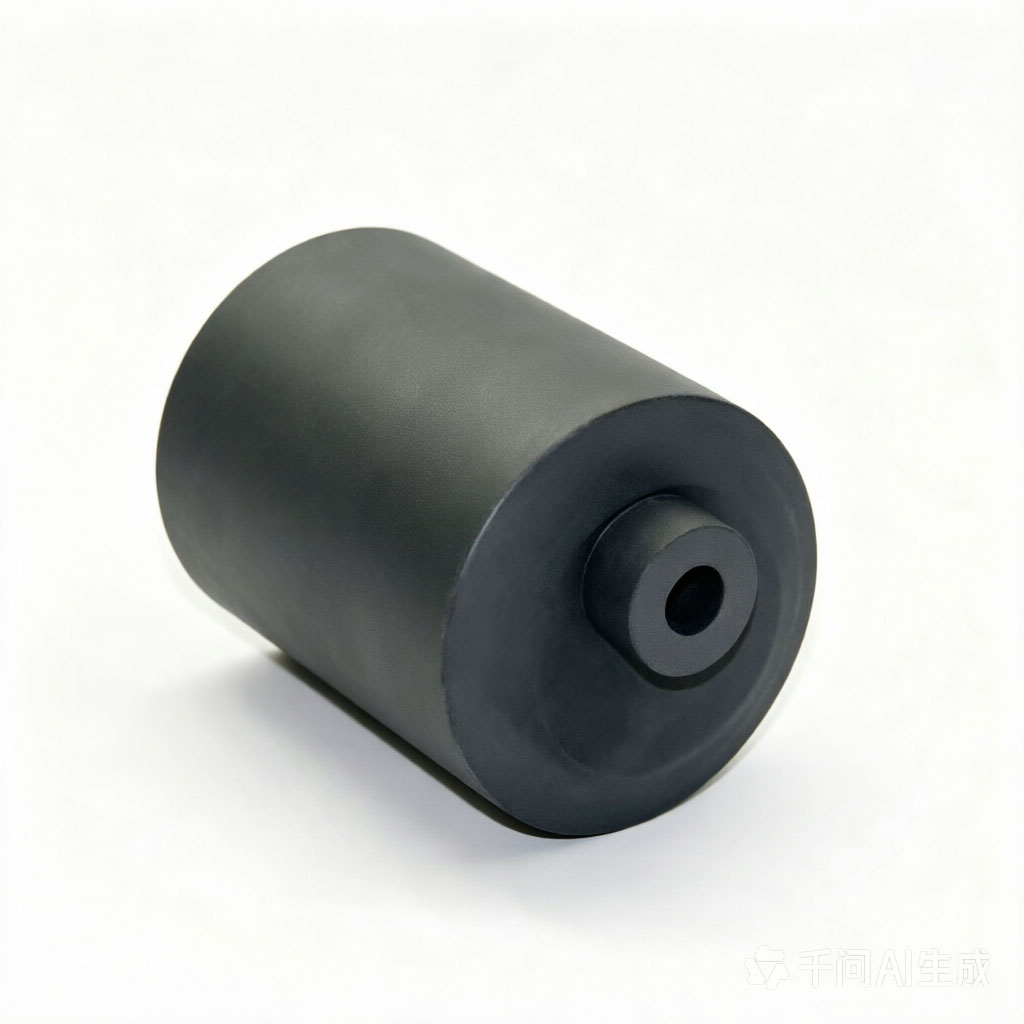

Crisol de fusión de grafito de salida única

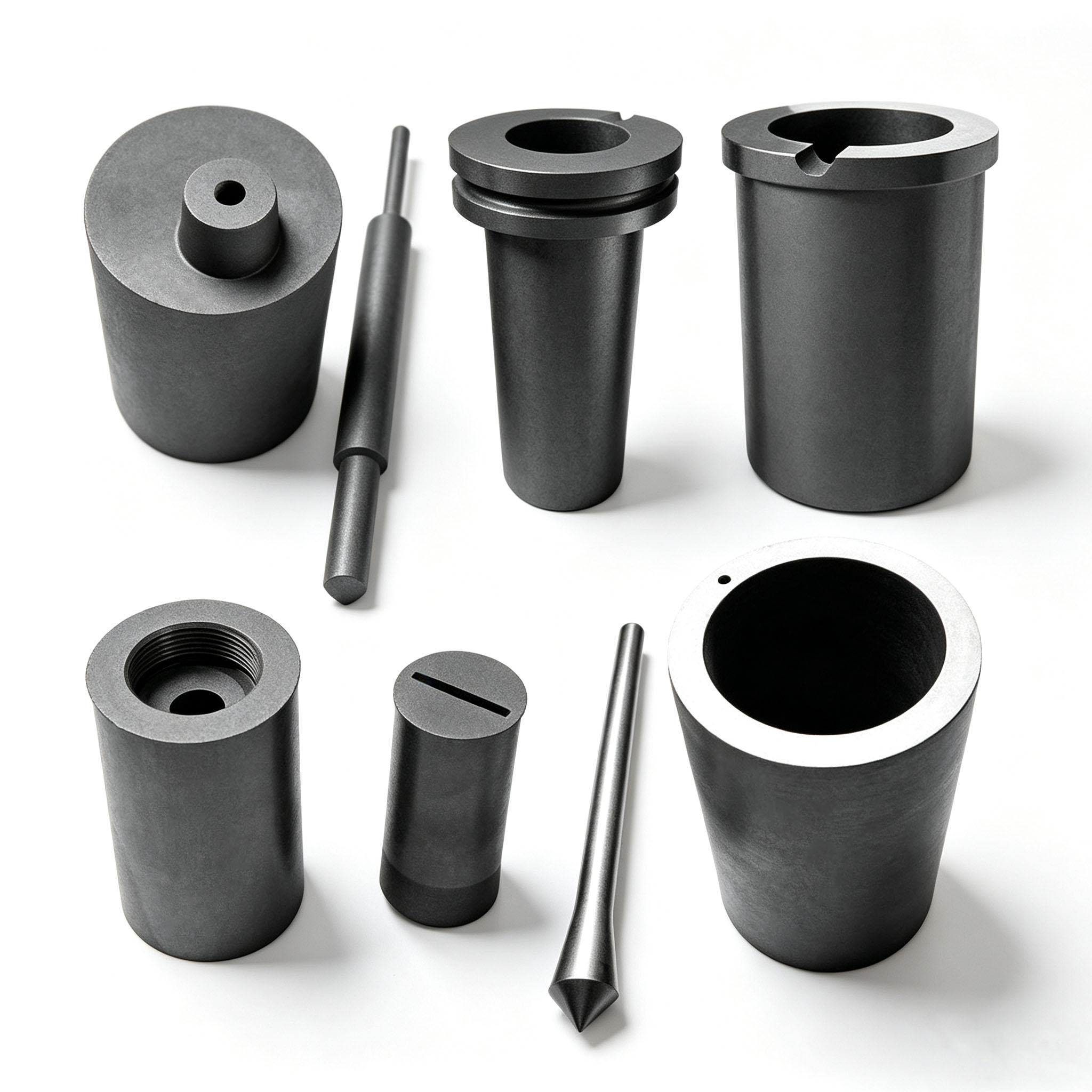

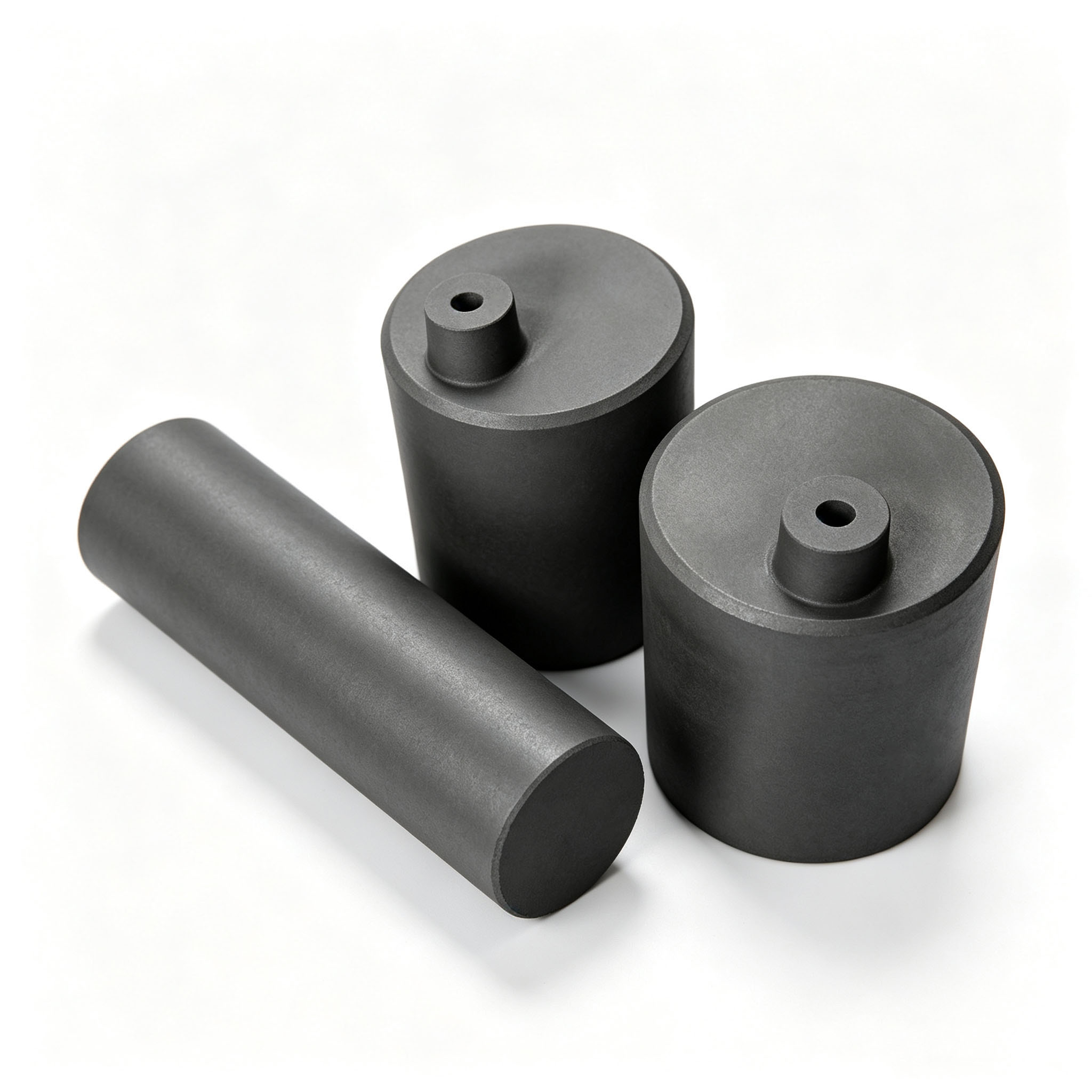

Surtido de crisol de grafito y varilla agitadora

▍ Características del producto y especificaciones técnicas

▍ Ventajas principales del producto

• Ventaja 1: El diseño del canal de flujo con orificios excéntricos garantiza una porosidad cero en las piezas fundidas

  La estructura de orificios excéntricos, optimizada mediante simulación de fluidos CFD, permite que el metal fundido llene el molde suavemente en forma de espiral, evitando eficazmente el atrapamiento de aire inducido por la turbulencia. Según las pruebas de los clientes, la tasa de defectos de porosidad para piezas fundidas de joyería complejas se ha reducido del 12 % a menos del 2 %.




• Ventaja 2: Material de grafito de alta pureza, sin contaminación de metales preciosos

  Se utiliza grafito isostático de alta pureza con un contenido de cenizas de ≤0,06%, lo que garantiza que no se introduzcan impurezas de carbono durante el proceso de fusión. La pureza de los productos terminados de oro y platino se puede mantener constantemente en 99,9% o más, cumpliendo con los requisitos de pureza para lingotes de oro de inversión y joyería de alta gama.

• Ventaja 3: Excelente resistencia al choque térmico: no se agrieta en condiciones de enfriamiento o calentamiento rápidos

  Con un coeficiente de expansión térmica tan bajo como 2,5×10⁻⁶/°C, el grafito se puede calentar directamente desde la temperatura ambiente hasta 1600°C sin precalentamiento ni una fase de aumento de temperatura, y puede soportar ciclos térmicos repetidos. Pruebas de laboratorio: 50 ciclos desde 1000 °C hasta enfriamiento con agua a temperatura ambiente, con una tasa de integridad del 98 %.

• Ventaja 4: La resistencia aumenta en lugar de disminuir a altas temperaturas

  A diferencia de los crisoles cerámicos, que se ablandan y deforman a altas temperaturas, el grafito mantiene una resistencia a la compresión de ≥70 MPa incluso a temperaturas superiores a 2000 °C. Cuando se llena con una solución de platino de alta densidad (densidad 21,4 g/cm³), las paredes del crisol no muestran abombamientos ni grietas.

• Ventaja 5: rápida conducción del calor, corto tiempo de fundición, ahorro de energía y consumo reducido

  El grafito tiene una conductividad térmica de 80 a 150 W/(m·K), muy superior a la de los materiales arcillosos refractarios. Fundir 1 kg de oro tarda sólo entre 8 y 12 minutos, lo que reduce el tiempo de fundición en un 40 % en comparación con los crisoles de arcilla y ahorra más del 25 % en electricidad por lote.

• Ventaja 6: Vida útil excepcionalmente larga y bajo costo general

  Bajo protección al vacío o con gas inerte, los crisoles de grafito con orificios excéntricos utilizados para la fundición de oro y plata tienen una vida útil promedio de 80 a 120 ciclos de fundición, 2 a 3 veces mayor que la de los crisoles compuestos de arcilla y grafito. El coste medio diario por unidad se reduce en un 60%.

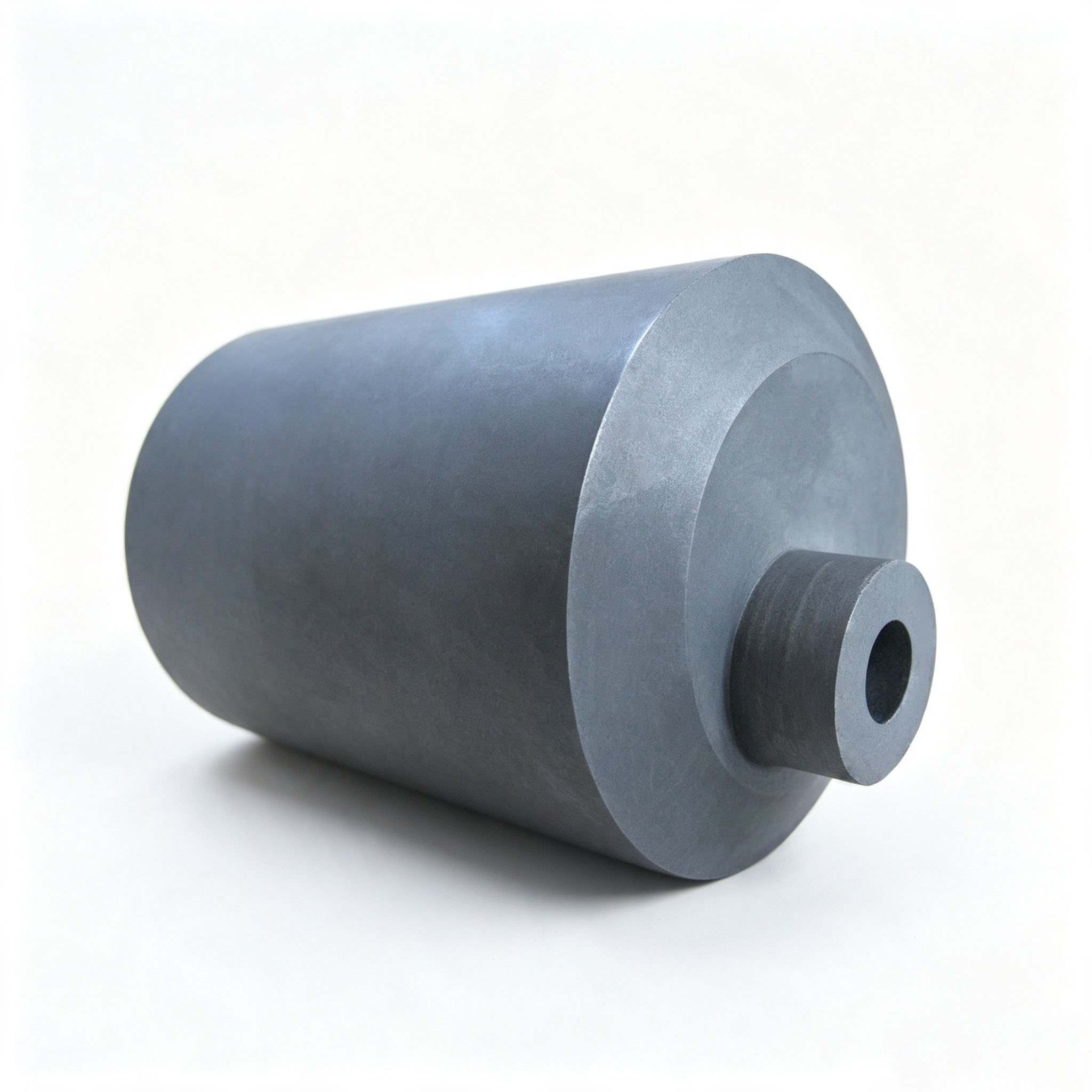

Crisol de grafito horizontal con varilla agitadora plana

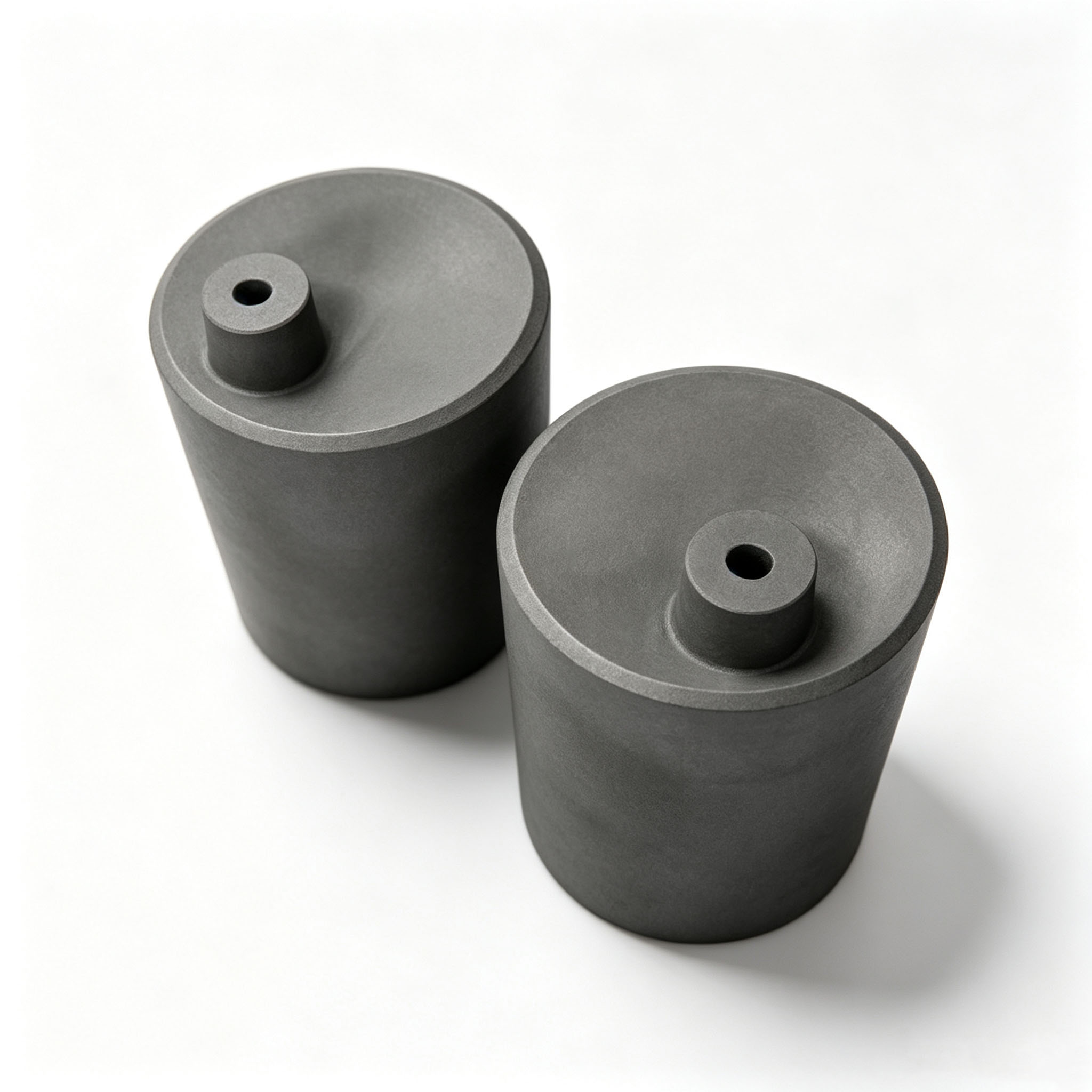

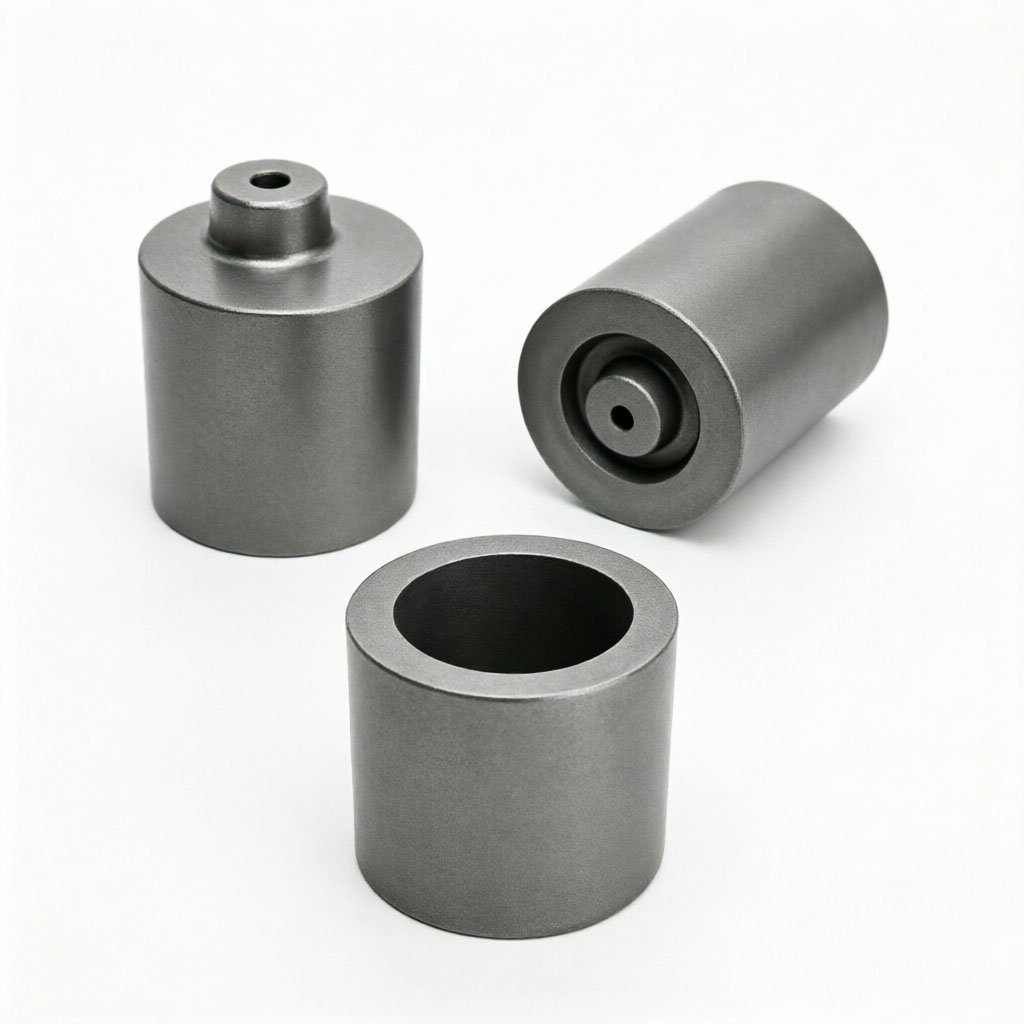

Espacios en blanco de crisol de grafito estándar de múltiples especificaciones

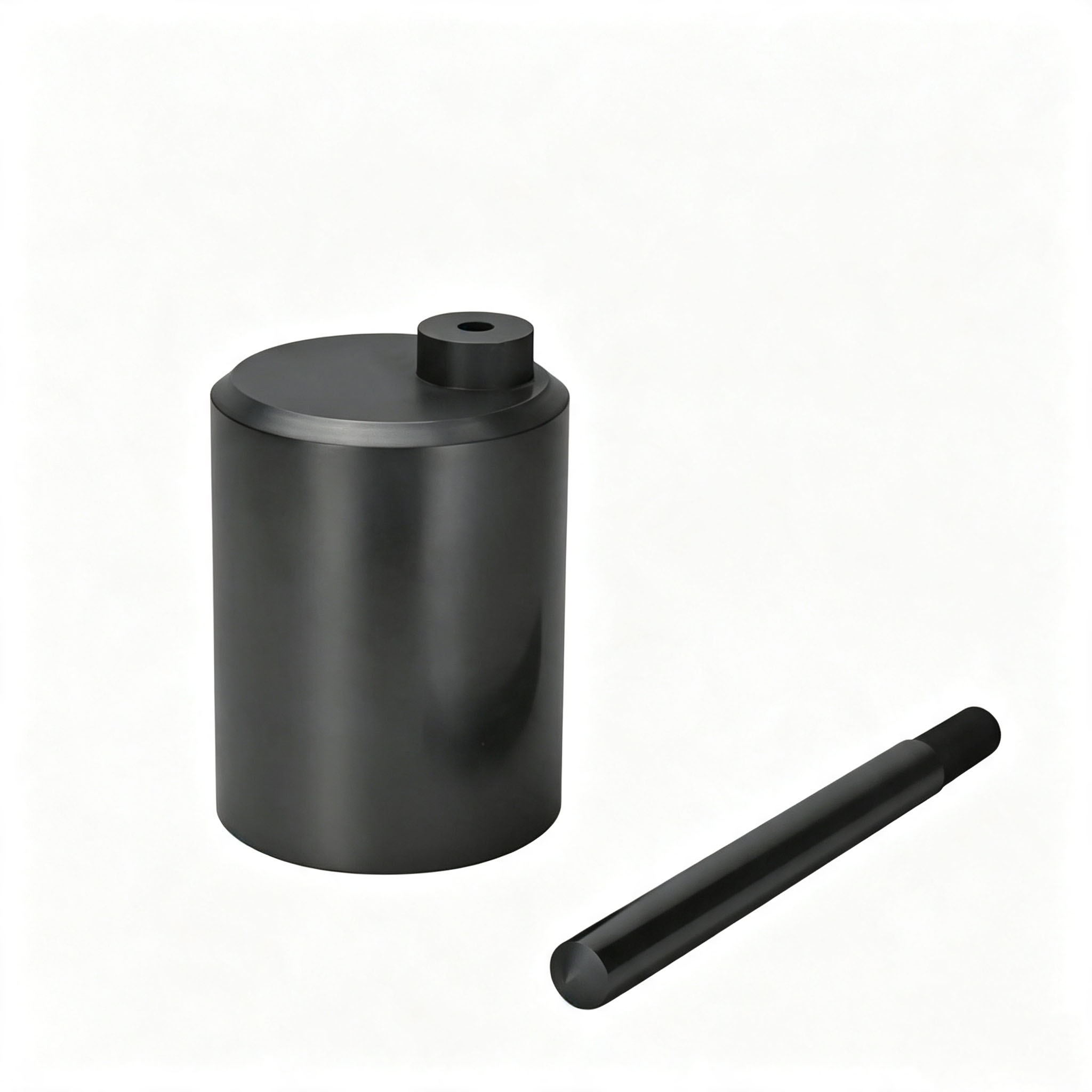

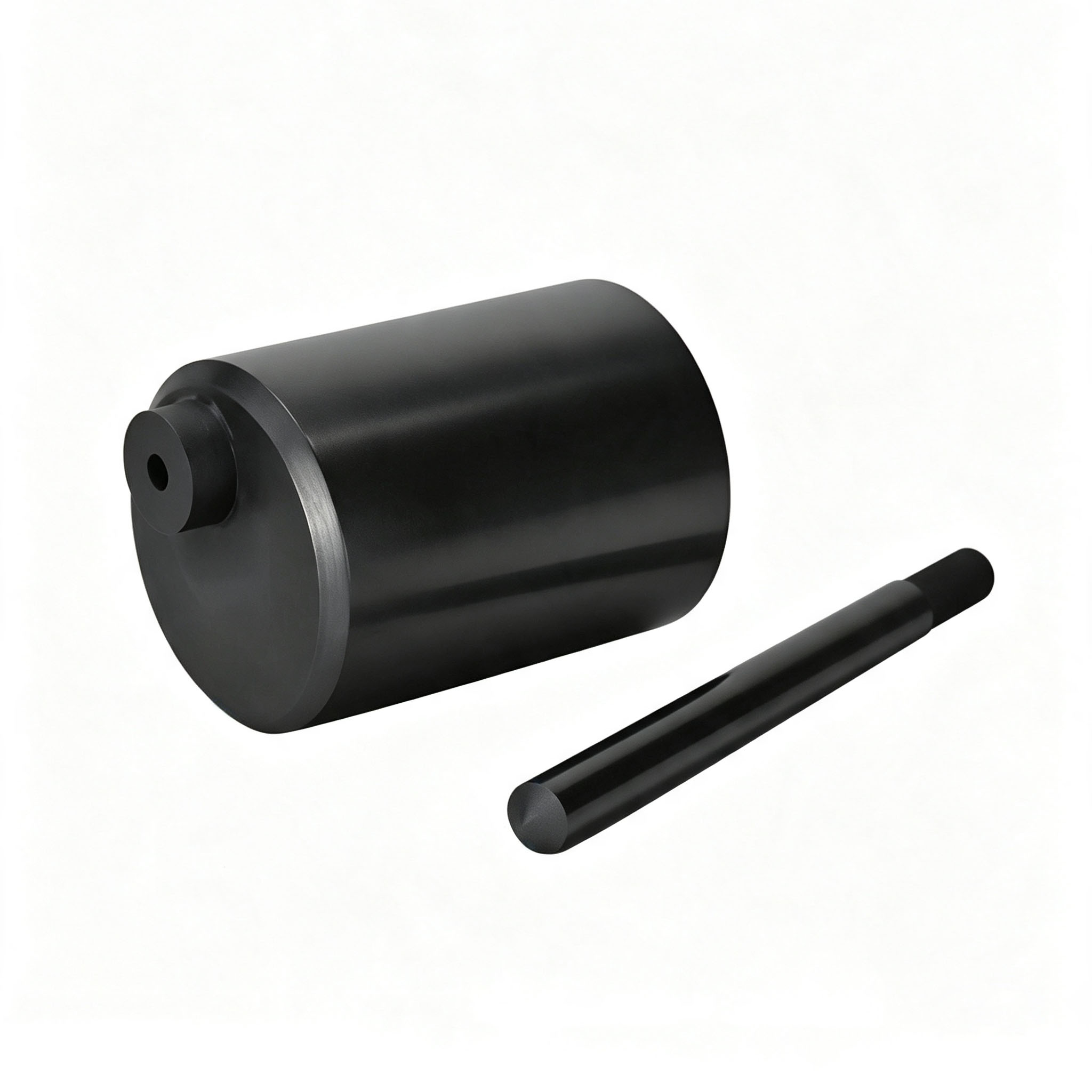

Kit de varilla agitadora plana de crisol de grafito vertical

▍ ¿Por qué se deben utilizar crisoles de grafito con orificios excéntricos en la fundición a presión al vacío?

En el proceso de fundición a presión al vacío (VPC), el metal fundido llena rápidamente el molde de yeso bajo los efectos combinados de la succión al vacío y la presión positiva de un gas inerte. Durante este proceso, el patrón de flujo del metal fundido determina directamente la calidad de la pieza fundida. El método de vertido vertical utilizado con los crisoles tradicionales con orificio central tiene tres defectos críticos:

• Primero, atrapamiento de aire. A medida que el metal fundido cae verticalmente desde el centro, crea un vórtice contrarrotativo en el fondo del molde. El aire en la parte superior de la cavidad del molde queda 'atrapado' por el metal fundido y no puede escapar, lo que finalmente forma porosidad en la parte superior de la pieza fundida y en secciones transversales grandes y gruesas.

• En segundo lugar, la inconsistencia de la temperatura. El impacto vertical hace que el metal fundido salpique; el metal fundido que primero entra en contacto con la pared del molde se enfría rápidamente, mientras que el metal fundido que cae más tarde tiene una temperatura más alta, lo que resulta en una microestructura de fundición desigual y variaciones significativas en la dureza.

• En tercer lugar, inclusiones de oxidación. En condiciones turbulentas, el área de superficie del metal fundido aumenta dramáticamente, aumentando su exposición al oxígeno residual y formando inclusiones de incrustaciones de óxido, que aparecen como picaduras negras después del pulido.

El diseño del orificio excéntrico de Ningheda Graphite resuelve fundamentalmente los problemas anteriores . El orificio excéntrico está situado a un lado de la base del crisol; El metal fundido ingresa al molde en un ángulo tangencial de 15° a 30°, formando un flujo en espiral estable a lo largo de la pared del molde. Este patrón de flujo ofrece tres ventajas mecánicas principales:

• Desgasificación completa: el flujo en espiral impulsa el aire desde el centro de la cavidad del molde hacia el respiradero, lo que permite que la bomba de vacío reduzca la presión residual por debajo de 10 Pa en 0,3 segundos.

• Gradiente de temperatura óptimo: a medida que el metal fundido fluye cerca de la pared del molde, la capa exterior se enfría primero para formar una capa de solidificación, mientras que el metal fundido interior llena continuamente la contracción, eliminando la porosidad de la contracción.

• Protección del flujo laminar: El flujo de bajo número de Reynolds minimiza el contacto entre el metal fundido y el aire, reduciendo la oxidación y la tasa de quemado en un 50%.

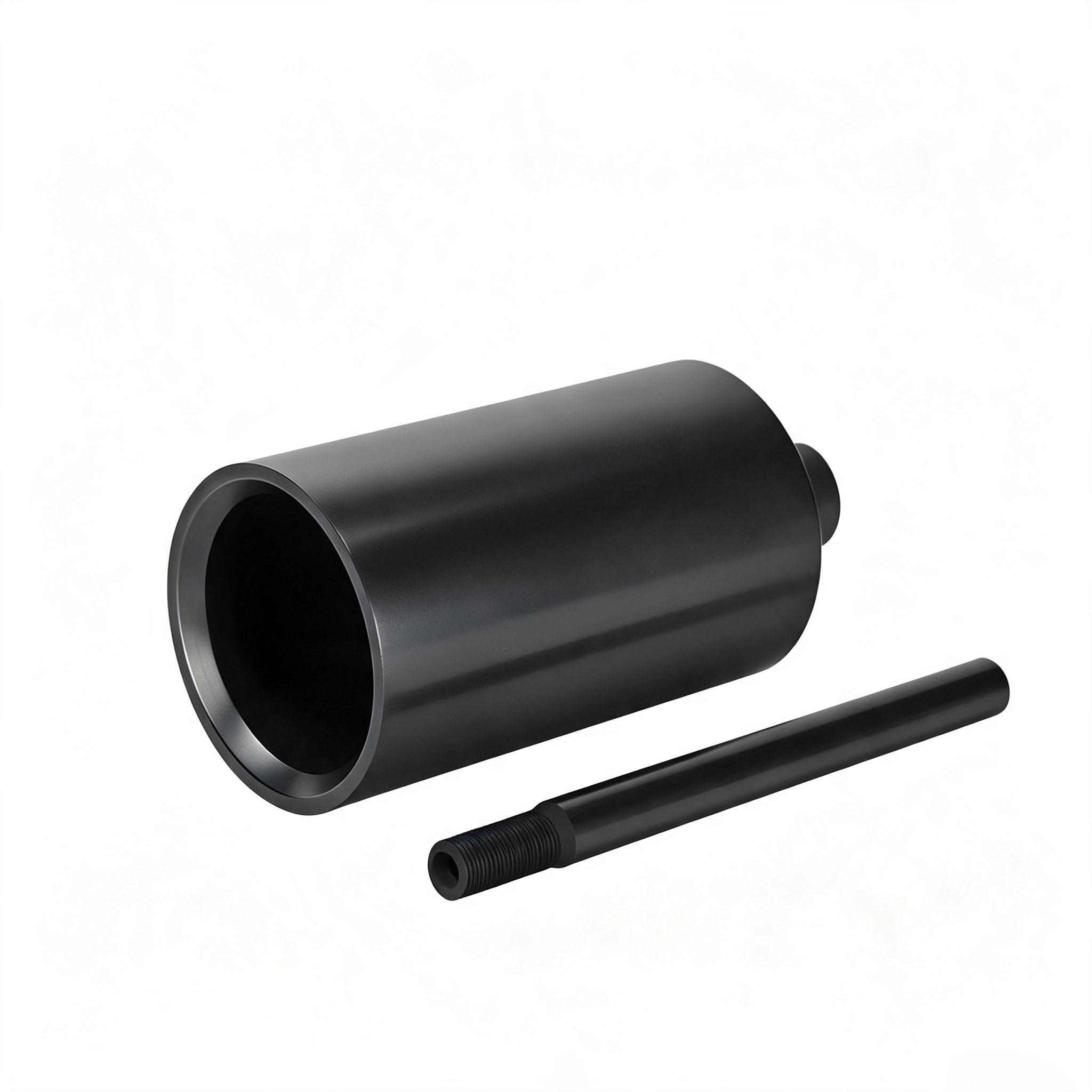

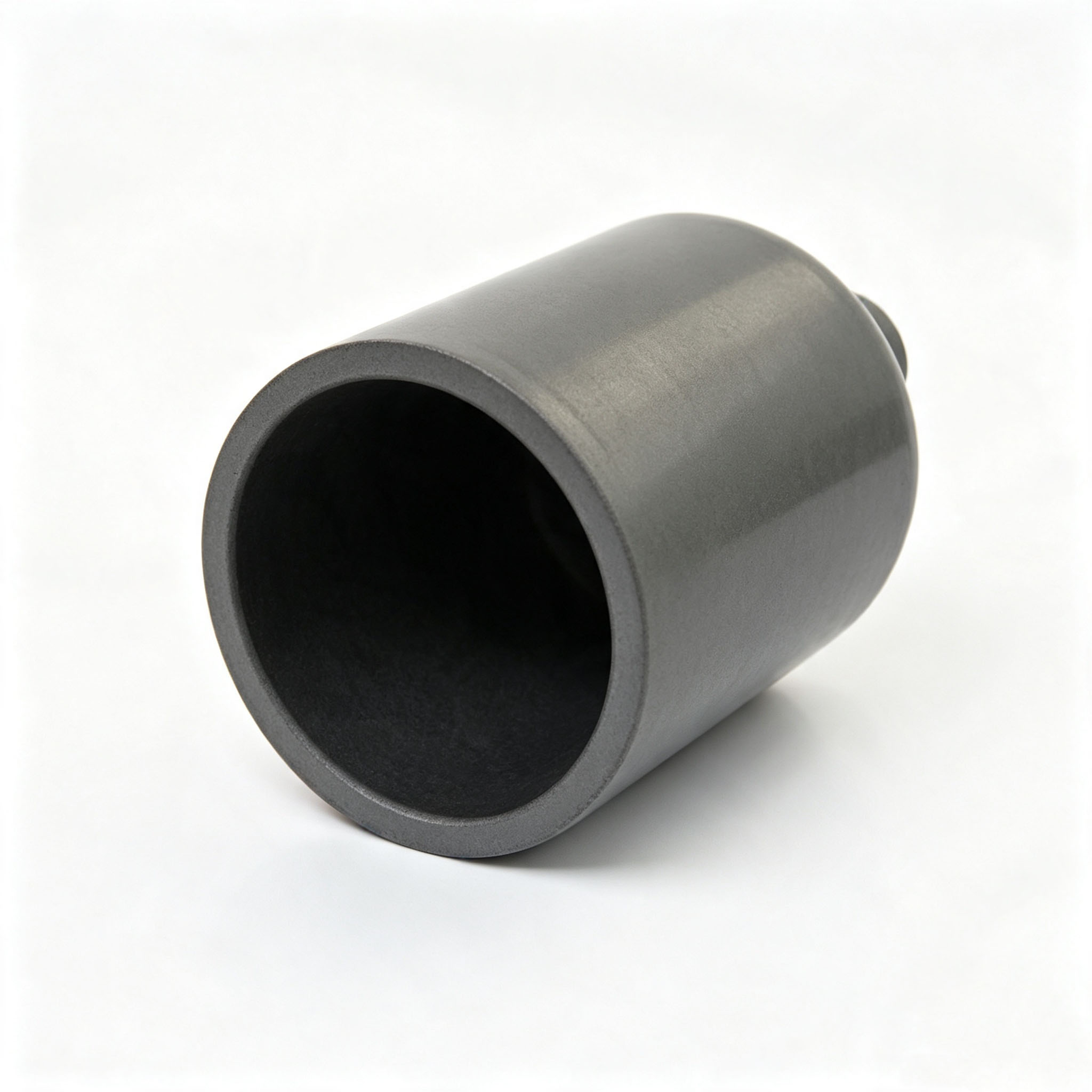

Varilla roscada de crisol de grafito de cavidad interna abierta

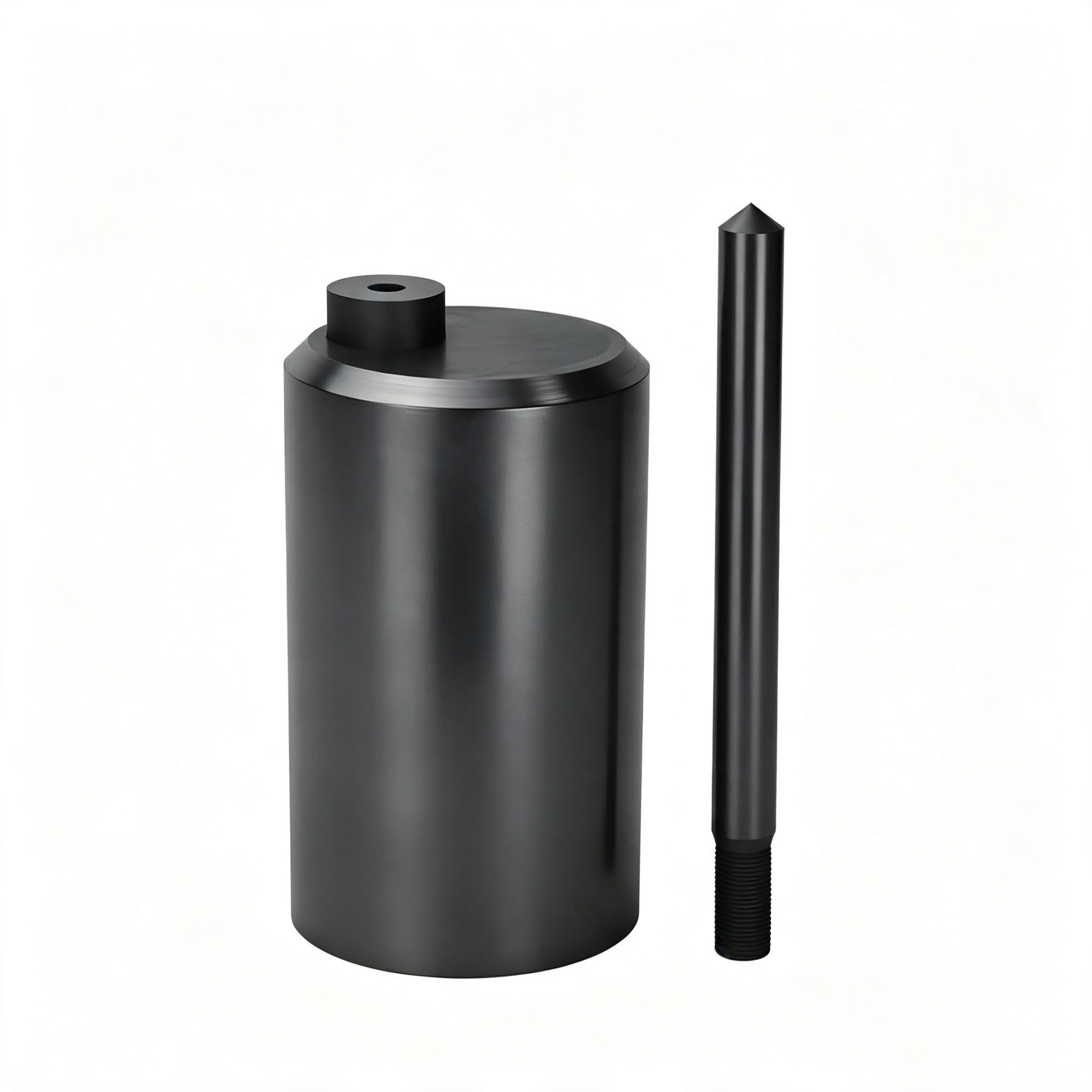

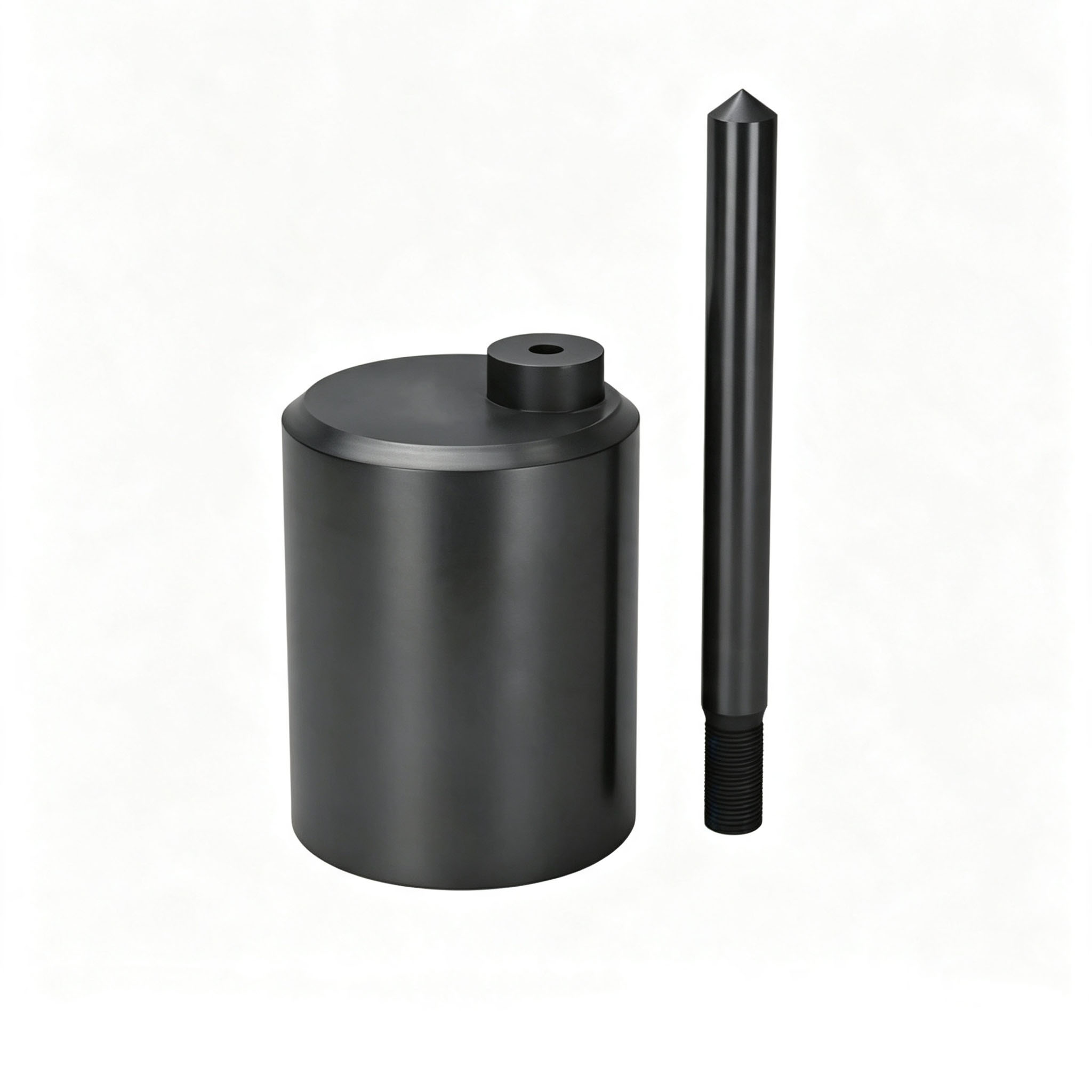

Crisol de grafito vertical con varilla roscada puntiaguda

▍ Ciencia de los materiales: ¿Por qué elegir el grafito isostático en lugar del grafito aglomerado con arcilla?

Aunque los crisoles de grafito aglomerados con arcilla que se encuentran comúnmente en el mercado son económicos, su contenido de grafito es sólo del 30 % al 50 %, y el resto consiste en arcilla refractaria y aglutinante asfáltico. Este material compuesto tiene importantes inconvenientes:

• Baja resistencia a la temperatura máxima: Los componentes de la arcilla comienzan a ablandarse a temperaturas superiores a 1200°C, lo que los hace inadecuados para fundir platino (punto de fusión 1768°C) y aleaciones de cobalto-cromo (punto de fusión 1350°C).

• Mala resistencia al choque térmico: Los coeficientes de expansión térmica de la arcilla y el grafito difieren significativamente. El enfriamiento y el calentamiento rápidos generan tensión de corte en la interfaz, lo que provoca la formación de grietas después de solo 3 a 5 usos.

• Alto riesgo de contaminación: las impurezas de SiO₂ y Al₂O₃ de la arcilla reaccionan con los metales preciosos a altas temperaturas, lo que produce inclusiones grises en la superficie de las piezas fundidas.

Los crisoles de grafito de Ningheda están hechos de grafito de alta pureza prensado isostáticamente con una pureza de ≥99,9 %, que se somete a prensado isotrópico a 200 MPa y grafitización a alta temperatura a 2800 °C. Su microestructura es densa y uniforme, con propiedades consistentes en todas las direcciones, eliminando los planos interlaminares débiles que se encuentran en el grafito moldeado tradicional. Bajo microscopía electrónica de barrido, el material exhibe una porosidad de ≤12% con una distribución de tamaño de poro concentrada, lo que garantiza resistencia a la erosión y prevención de la penetración del metal fundido.

Proceso de mecanizado de precisión: control de excentricidad de ±0,1 mm

La precisión posicional del orificio excéntrico es fundamental para el éxito de la fundición. Si la desviación de la excentricidad excede los 0,3 mm, el ángulo de incidencia del metal fundido cambia, alterando el patrón de flujo en espiral y, de hecho, exacerbando la turbulencia.

Ningheda Graphite está equipada con un centro de mecanizado CNC de cinco ejes y utiliza herramientas de corte recubiertas de diamante para el corte en seco. El proceso de mecanizado es el siguiente:

• Inspección del blanco: Cada blanco de grafito se somete a pruebas ultrasónicas para eliminar grietas e inclusiones internas.




• Mecanizado en desbaste: se gira la forma exterior, dejando un margen de acabado de 0,3 mm.




• Acabado: Los círculos interior y exterior están torneados mediante CNC para garantizar una concentricidad ≤ 0,05 mm.




• Mecanizado de orificios excéntricos: utilizando la superficie inferior como referencia, la distancia entre centros se compensa según los dibujos del cliente; Después de perforar, el agujero se perfora con precisión hasta las dimensiones deseadas.




• Biselado y pulido: los bordes de los orificios se redondean a un radio de R0,5, se eliminan las rebabas y el proceso evita rayar los sellos del equipo.




• Inspección de la máquina de medición por coordenadas (MMC): Inspección del 100 % de la excentricidad, el diámetro del orificio y la perpendicularidad, con emisión de un informe dimensional.

▍ Escenarios de aplicación y sus ventajas

Aplicación de fundición de oro y plata para joyería

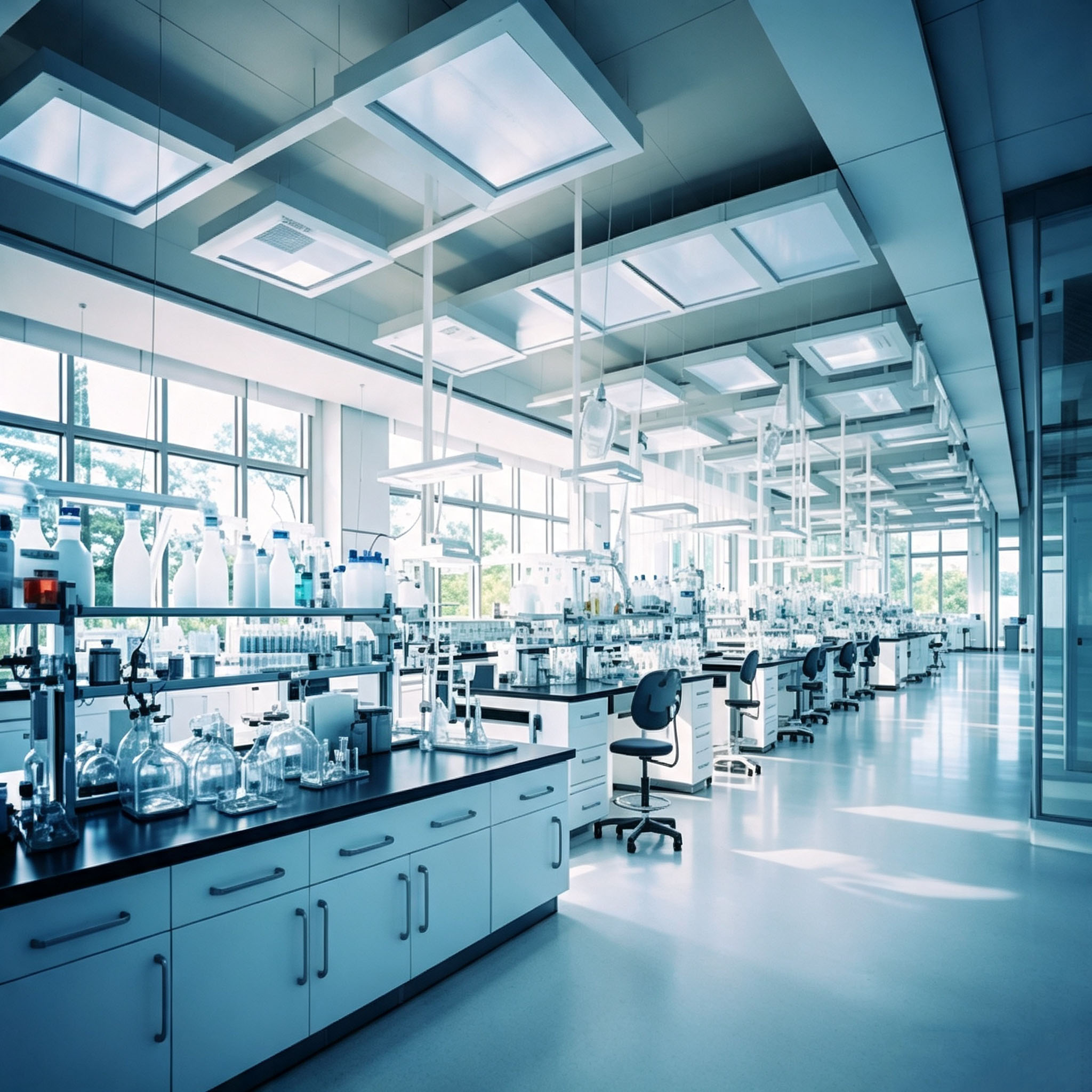

Uso de pruebas de metales de semiconductores en laboratorio

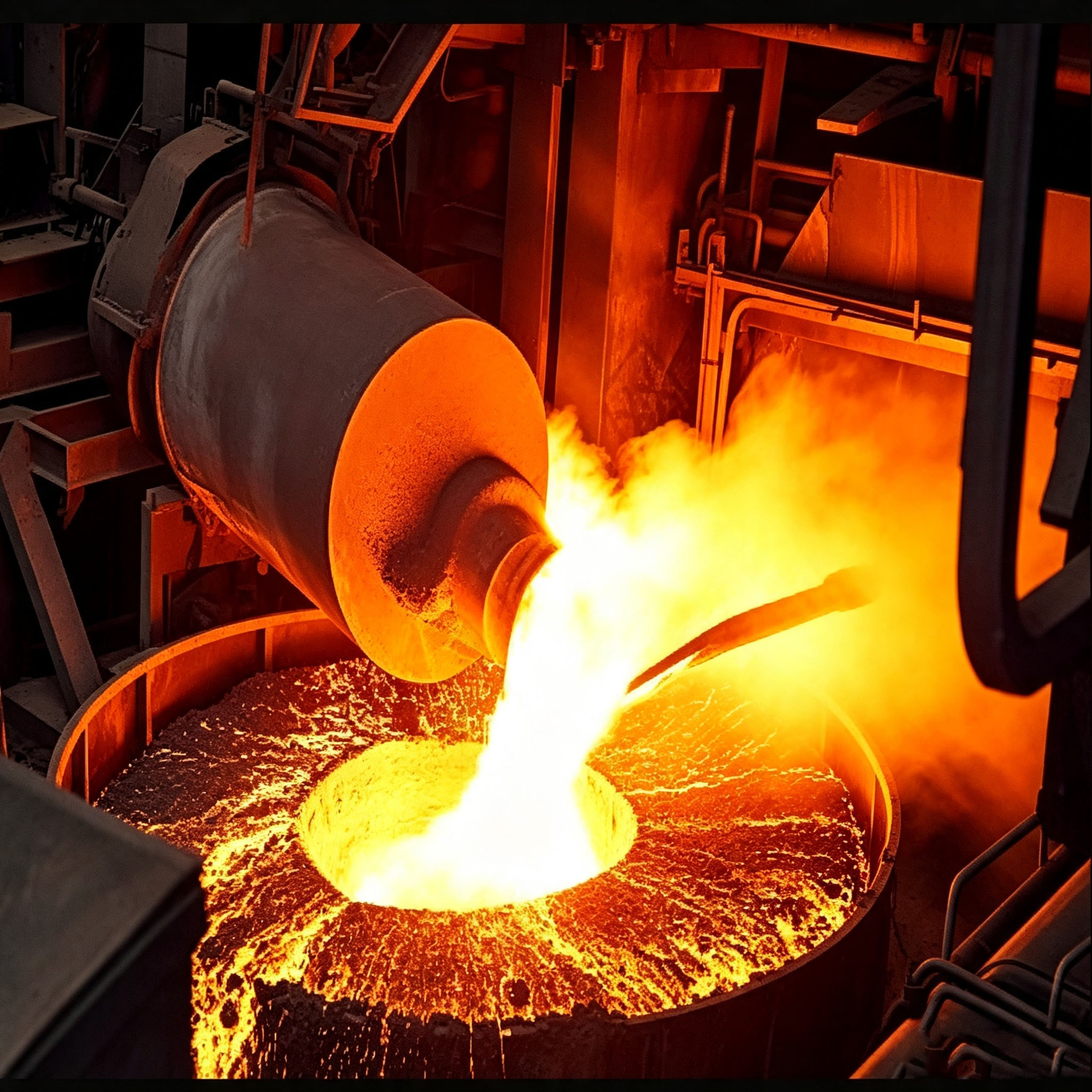

Fábrica industrial de fundición de metales preciosos

• Fundición de metales preciosos en la industria de la joyería (aplicación principal)

  Adecuado para la fundición, fundición de lingotes y fundición al vacío de joyas de oro, plata, oro de quilates, platino y paladio. El diseño del orificio excéntrico minimiza los residuos de metales preciosos, reduce el desperdicio de materias primas valiosas y es compatible con equipos automatizados de producción en masa en fábricas de joyería.

• Laboratorios de refinación de metales preciosos

  Fundición a pequeña escala para experimentos de formulación de aleaciones y purificación de metales preciosos; El metal residual se puede drenar fácil y completamente, lo que facilita cambios frecuentes en las formulaciones de aleaciones y reduce la contaminación cruzada.

• Fundición a alta temperatura de metales no ferrosos

  Fundición a pequeña escala de aleaciones de cobre y muestras de aleaciones raras; un campo térmico estable garantiza una composición uniforme de la aleación.

▍ Guía de uso y mantenimiento

1. Almacenamiento: Almacenar en un almacén seco y bien ventilado. El grafito absorbe la humedad muy fácilmente; Si el crisol se humedece, puede romperse durante el proceso de calentamiento inicial.

2. Precalentamiento: Para el primer uso, calentar el crisol gradualmente. Mantener a 200°C durante 30 minutos para eliminar completamente la humedad.

3. Uso: No permita que el nivel del material fundido supere los 2/3 de la cavidad interior para evitar que el material fundido a alta temperatura se derrame. No golpee el cuerpo del crisol ni los bordes del orificio excéntrico con objetos duros.

4. Limpieza: Utilice un cepillo de cerdas suaves para eliminar los restos de metal. No raspe las paredes internas del crisol con herramientas duras, ya que esto dañará la capa superficial densa.

5. Recomendaciones para extender la vida útil: Utilice el crisol bajo atmósferas protectoras de vacío, nitrógeno o argón para ralentizar significativamente la oxidación del grafito y extender su vida útil.

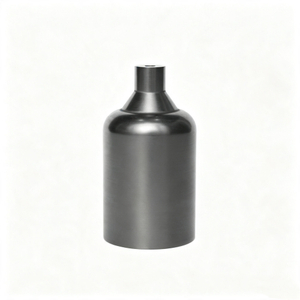

Crisol de grafito de pico único cónico

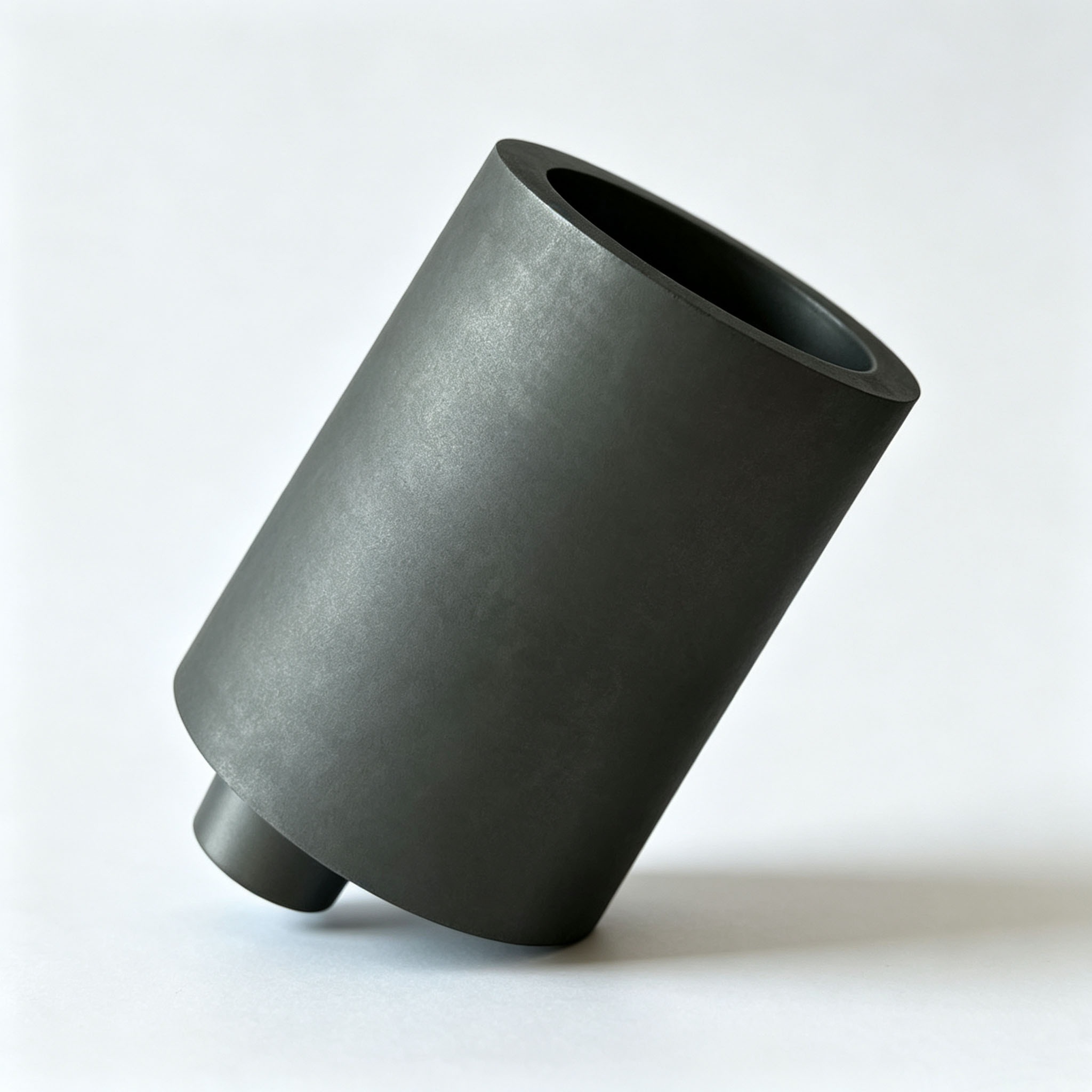

Crisol de alta capacidad con apertura inclinada

Crisol de grafito personalizado de múltiples cavidades

▍ Método de embalaje

• Embalaje interno: Cada crisol está envuelto individualmente en plástico de burbujas que absorbe los golpes, con un núcleo protector de espuma insertado en el orificio excéntrico para evitar daños a los canales de precisión durante el transporte.

• Embalaje Exterior: Caja de cartón corrugado reforzado de cinco capas con divisores internos de espuma. Los pedidos a granel se refuerzan con cajas de madera contrachapada libres de fumigación.

• Etiquetado: La caja exterior está etiquetada con 'Frágil', 'Mantener seco' y 'Este lado hacia arriba' e incluye una etiqueta de especificación del producto y una copia del informe de prueba del material.

▍ Métodos de envío

• Muestras/pedidos pequeños: Envío urgente internacional por DHL/FedEx/UPS, con entrega a las principales ciudades del mundo en un plazo de 7 a 15 días hábiles.

• Pedidos de gran volumen: carga de contenedor completo (FCL) o carga inferior a contenedor (LCL) por transporte marítimo; Se admiten términos FOB, CIF y DDP. Se puede enviar a puertos designados o almacenes en el extranjero.

• Requisitos especiales: Podemos encargarnos del despacho de aduanas de exportación, certificados de origen (CO) y procedimientos de inspección de productos básicos de acuerdo con los requisitos del cliente.

▍ Preguntas frecuentes

• P1: ¿Cuál es la diferencia entre un crisol de grafito con orificio excéntrico y un crisol estándar con orificio central?

  R1: Los crisoles convencionales tienen un orificio ubicado en el centro, lo que facilita que los metales preciosos permanezcan en el fondo del crisol después de que se vierte el metal fundido, lo que resulta en la pérdida de materia prima. El diseño del orificio desplazado guía el metal fundido para que se acumule en un lado, lo que permite una descarga más completa y reduce los residuos de metales preciosos. Al mismo tiempo, las dimensiones estructurales se pueden adaptar a las interfaces de descarga de los equipos de fundición automatizados, haciéndolos adecuados para la producción en línea de montaje. Por el contrario, los crisoles con orificio central en su mayoría sólo son adecuados para una fundición manual sencilla.

• P2: ¿Se puede modificar la posición y el tamaño del orificio excéntrico para adaptarlo a mi equipo?

  A2: Apoyamos la personalización completa. Podemos ajustar la distancia excéntrica y el diámetro interior del canal de flujo según la ubicación del puerto de descarga de su equipo de fundición, al mismo tiempo que ajustamos la altura total y el diámetro exterior del crisol. Le proporcionaremos dibujos CAD para su confirmación antes de la producción.

• P3: ¿La fusión de metales preciosos altamente reactivos, como el platino y el paladio, provocará contaminación?

  R3: Utilizamos productos de grafito de pureza ultraalta con un contenido total de impurezas de ≤0,01%. Estos materiales son químicamente estables y no reaccionan con metales preciosos a altas temperaturas, lo que evita problemas como la infiltración de carbono o la decoloración y cumple con los requisitos de fundición de joyería de alta gama.

• P4: ¿Se romperán los crisoles durante el envío?

  R4: Aunque el grafito es duro y quebradizo, nuestro embalaje ha pasado pruebas de caída. Cada pieza cuenta con soportes de amortiguación independientes en las ubicaciones de los orificios excéntricos y la tasa de rotura durante el transporte logístico normal es inferior al 0,5%. Si recibe un artículo dañado, tome fotografías y contáctenos dentro de las 24 horas para obtener un reemplazo.

• P5: ¿Cuál es la cantidad mínima de pedido? ¿Cuál es el plazo de entrega?

  A5: Los tamaños estándar (∅40/∅50/∅60 mm) requieren un pedido mínimo de 10 piezas; Los tamaños personalizados requieren un pedido mínimo de 50 piezas. Los productos estándar se envían en un plazo de 10 a 15 días y los productos personalizados se envían en un plazo de 15 a 30 días. El envío acelerado para pedidos urgentes está disponible a pedido.

• P6: Además de los metales preciosos, ¿se pueden fundir en estos crisoles metales comunes como el cobre y el aluminio?

  R6: Sí, pero no se recomienda. El cobre y el aluminio tienen puntos de fusión bajos, por lo que utilizar crisoles estándar de arcilla y grafito es más rentable. Los crisoles de grafito isostático de alta pureza son más caros y sus ventajas de pureza se aprovechan mejor al procesar metales preciosos.

• P7: ¿Se puede utilizar este crisol a altas temperaturas al aire libre durante períodos prolongados?

  R7: No recomendamos el uso prolongado a altas temperaturas en un ambiente abierto. El grafito se oxida lentamente en un ambiente rico en oxígeno y de alta temperatura. Recomendamos encarecidamente utilizarlo al vacío o en una atmósfera protectora inerte (como nitrógeno o argón), que no sólo prolonga la vida útil del crisol sino que también evita la oxidación de los metales preciosos.

Si está buscando crisoles de grafito de flujo excéntrico compatibles con máquinas de fundición al vacío y hornos de inducción para reducir las pérdidas durante la fundición de metales preciosos, no dude en enviar el modelo de su equipo, los dibujos de dimensiones del producto y los requisitos del material de fundición a nuestros ingenieros técnicos. Proporcionamos selección de soluciones y cotizaciones de parámetros gratuitas, junto con informes de pruebas de materiales de grafito. Nuestra empresa puede suministrar una gama completa de productos de grafito de alta temperatura, incluidos crisoles de grafito de orificio recto estándar, picos vertedores de grafito y moldes de grafito, ofreciendo una experiencia de compra integral.
